chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
| Số đầu ra: | 1 | ||
| Làm nổi bật: | Bộ cách ly USB 3V-5.5V,Bộ cách ly USB Tốc độ Đầy đủ/Thấp,ADUM3160BRWZ Bộ cách ly USB 2.5kV |
||

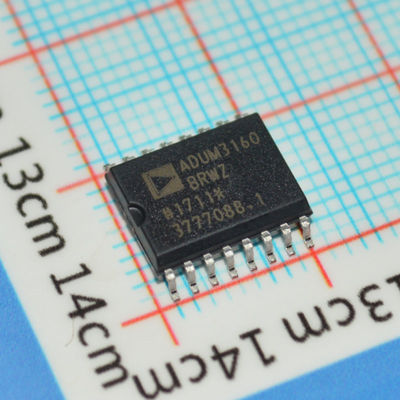

ADUM3160BRWZ
TÍNH NĂNG
Tương thích USB 2.0
Tốc độ dữ liệu thấp và đầy đủ: 1.5 Mbps và 12 Mbps
Giao tiếp hai chiều
Hoạt động VBUS 4.5 V đến 5.5 V
Dòng cung cấp thượng nguồn tối đa 7 mA ở 1.5 Mbps
Dòng cung cấp thượng nguồn tối đa 8 mA ở 12 Mbps
Dòng không tải thượng nguồn tối đa 2.3 mA
Bảo vệ ngắn mạch thượng nguồn
Hiệu suất ESD tiếp xúc loại 3A theo ANSI/ESD STM5.1-2007
Hoạt động ở nhiệt độ cao: 105°C
Khả năng miễn nhiễm thoáng qua chế độ chung cao: >25 kV/μs
Gói SOIC 16 chân thân rộng
Tuân thủ RoHS
Đủ điều kiện cho các ứng dụng ô tô
MÔ TẢ CHUNG
ADuM31601 là bộ cách ly cổng USB dựa trên công nghệ iCoupler® của Analog Devices, Inc. Kết hợp công nghệ CMOS tốc độ cao và công nghệ biến áp lõi không khí nguyên khối, thành phần cách ly này cung cấp các đặc tính hiệu suất vượt trội và dễ dàng tích hợp với các thiết bị ngoại vi tương thích USB tốc độ thấp và đầy đủ.
Nhiều bộ vi điều khiển triển khai USB để nó chỉ trình bày các đường D+ và D− cho các chân bên ngoài. Điều này là mong muốn trong nhiều trường hợp vì nó giảm thiểu các thành phần bên ngoài và đơn giản hóa thiết kế; tuy nhiên, điều này đặt ra những thách thức đặc biệt khi cần cách ly. Vì các đường USB phải chuyển đổi giữa việc chủ động điều khiển D+/D− và cho phép các điện trở bên ngoài đặt trạng thái của bus, ADuM3160 cung cấp các cơ chế để phát hiện hướng của luồng dữ liệu và kiểm soát trạng thái của các bộ đệm đầu ra. Hướng dữ liệu được xác định trên cơ sở từng gói.
Thông tin
|
Danh mục
|
|
|
|
Nhà sản xuất
|
|
|
|
Dòng sản phẩm
|
|
|
|
Đóng gói
|
Ống
|
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
|
|
Công nghệ
|
Ghép nối từ tính
|
|
|
Loại
|
USB
|
|
|
Nguồn cách ly
|
Không
|
|
|
Số kênh
|
1
|
|
|
Đầu vào - Bên 1/Bên 2
|
1/1
|
|
|
Loại kênh
|
Hai chiều
|
|
|
Điện áp - Cách ly
|
2500Vrms
|
|
|
Khả năng miễn nhiễm thoáng qua chế độ chung (Tối thiểu)
|
25kV/µs
|
|
|
Tốc độ dữ liệu
|
|
|
|
Độ trễ lan truyền tpLH / tpHL (Tối đa)
|
70ns, 70ns
|
|
|
Độ méo độ rộng xung (Tối đa)
|
-
|
|
|
Thời gian tăng/giảm (Điển hình)
|
20ns, 20ns (Tối đa)
|
|
|
Điện áp - Cung cấp
|
3V ~ 5.5V
|
|
|
Nhiệt độ hoạt động
|
-40°C ~ 105°C
|
|
|
Loại gắn
|
Gắn trên bề mặt
|
|
|
Gói / Vỏ
|
|
|
|
Gói thiết bị nhà cung cấp
|
16-SOIC
|
|
|
Số sản phẩm cơ bản
|
Bản vẽ
Lợi thế của chúng tôi:
hãy chắc chắn đáp ứng nhu cầu của bạn về tất cả các loại linh kiện.^_^
Danh sách sản phẩm
Cung cấp một loạt các Linh kiện điện tử, đầy đủ các loại chất bán dẫn, Linh kiện chủ động & thụ động. Chúng tôi có thể giúp bạn có được tất cả cho bom của PCB, Tóm lại, bạn có thể nhận được giải pháp một cửa tại đây,
Các ưu đãi bao gồm:
Mạch tích hợp, IC bộ nhớ, Diode, Transistor, Tụ điện, Điện trở, Varistor, Cầu chì, Máy cắt & Chiết áp, Biến áp, Pin, Cáp, Rơ le, Công tắc, Đầu nối, Khối đầu cuối, Tinh thể & Dao động, Cuộn cảm, Cảm biến, Biến áp, Trình điều khiển IGBT, LED, LCD, Bộ chuyển đổi, PCB (Bảng mạch in), PCBA (Lắp ráp PCB)
Mạnh về Thương hiệu:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, v.v.
