Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
---|---|---|---|
cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
Số đầu ra: | 1 | ||
Làm nổi bật: | IR2110PBF mạch tích hợp,IR2110PBF |

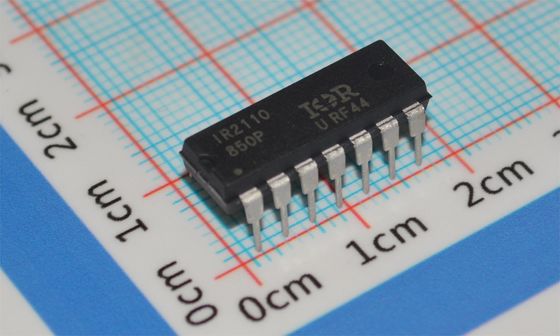

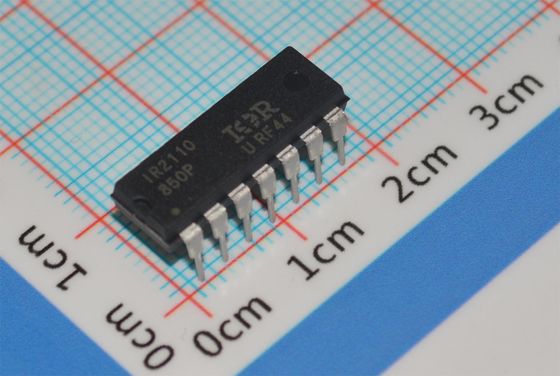

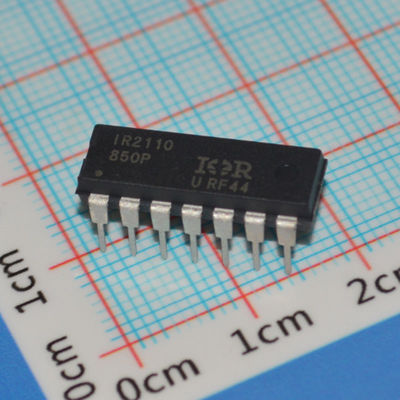

IR2110PBF
Tính năng
• Kênh nổi được thiết kế cho hoạt động bootstrap Hoạt động đầy đủ đến +500V hoặc +600V Chịu được điện áp thoáng qua âm Miễn nhiễm dV/dt
• Phạm vi cung cấp trình điều khiển cổng từ 10 đến 20V
• Khóa điện áp thấp cho cả hai kênh
• Tương thích logic 3.3V Phạm vi cung cấp logic riêng biệt từ 3.3V đến 20V Logic và nguồn điện ±5V bù
• Đầu vào kích hoạt Schmitt CMOS với kéo xuống
• Logic tắt kích hoạt cạnh theo chu kỳ
• Độ trễ lan truyền phù hợp cho cả hai kênh
• Đầu ra đồng pha với đầu vào
Mô tả
IR2110/IR2113 là trình điều khiển MOSFET và IGBT công suất cao, tốc độ cao với các kênh đầu ra tham chiếu phía cao và phía thấp độc lập. Công nghệ HVIC độc quyền và CMOS miễn nhiễm chốt cho phép xây dựng nguyên khối chắc chắn. Đầu vào logic tương thích với đầu ra CMOS hoặc LSTTL tiêu chuẩn, xuống đến logic 3.3V. Các trình điều khiển đầu ra có giai đoạn bộ đệm dòng xung cao được thiết kế để giảm thiểu dẫn chéo trình điều khiển. Độ trễ lan truyền được khớp để đơn giản hóa việc sử dụng trong các ứng dụng tần số cao. Kênh nổi có thể được sử dụng để điều khiển MOSFET hoặc IGBT công suất kênh N trong cấu hình phía cao hoạt động lên đến 500 hoặc 600 volt.
Thông tin
Nhà sản xuất
|
Infineon Technologies
|
|
Dòng sản phẩm
|
-
|
|
Đóng gói
|
Ống
|
|
Tình trạng linh kiện
|
Không dành cho thiết kế mới
|
|
Có thể lập trình DigiKey
|
Không được xác minh
|
|
Cấu hình được điều khiển
|
Cầu bán phần
|
|
Loại kênh
|
Độc lập
|
|
Số lượng trình điều khiển
|
2
|
|
Loại cổng
|
IGBT, MOSFET (Kênh N)
|
|
Điện áp - Cung cấp
|
3.3V ~ 20V
|
|
Điện áp logic - VIL, VIH
|
6V, 9.5V
|
|
Dòng điện - Đầu ra đỉnh (Nguồn, Chìm)
|
2A, 2A
|
|
Loại đầu vào
|
Không đảo
|
|
Điện áp phía cao - Tối đa (Bootstrap)
|
500 V
|
|
Thời gian tăng / giảm (Điển hình)
|
25ns, 17ns
|
|
Nhiệt độ hoạt động
|
-40°C ~ 150°C (TJ)
|
|
Loại gắn
|
Xuyên lỗ
|
|

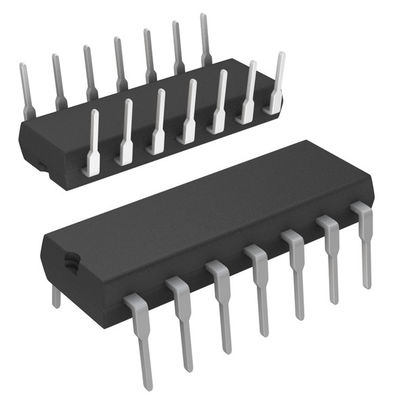

Gói / Vỏ
|
14-DIP (0.300", 7.62mm)
|
|
Gói thiết bị nhà cung cấp
|
14-DIP
|
|
Số sản phẩm cơ bản
|
Bản vẽ
