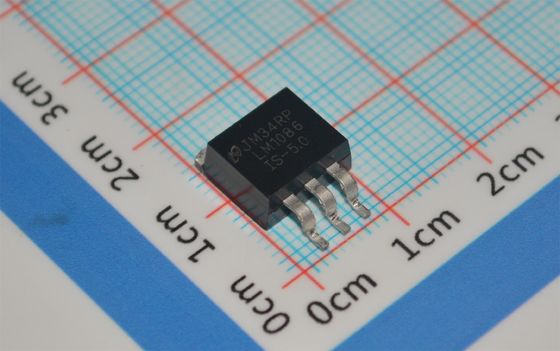

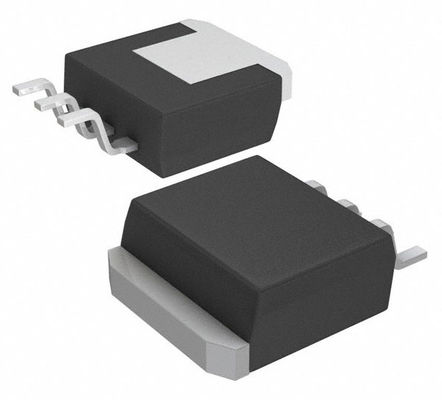

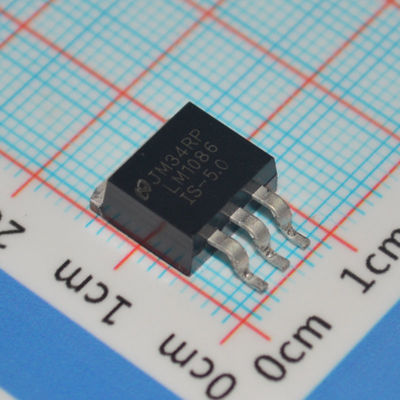

LM1086IS-5.0
vànbsp;
Đặc điểm
vàbull; Có sẵn trong cố định 1.8-V, 2.5-V, 3.3-V, 5-V
vàbull; Có sẵn trong phiên bản điều chỉnh
vàbull; Giới hạn hiện tại và bảo vệ nhiệt
vàbull; 2%Output Accuracy
vàbull; Điện năng đầu ra 1,5 A
vàbull; quy định dòng 0,015% (thường)
vàbull; Load Regulation 0.1% (Typical)
vàbull; điện áp đầu vào tối đa lên đến 29V
vàbull; Điện áp đầu ra có thể điều chỉnh tối thiểu xuống còn 1,25V
vàbull; ổn định với Ceramic Output Capacitor với ESR
và bò; Phạm vi nhiệt độ: -40 độ C đến 125 độ C
vànbsp;
Ứng dụng
vàbull; Máy điều chỉnh tuyến tính hiệu quả cao
vàbull; Bộ sạc pin
vàbull; Post quy định về chuyển cung
vàbull; Điều chỉnh dòng điện liên tục
vàbull; Ứng dụng vi xử lý
vàbull; Ống tăng âm thanh Cung cấp
vàbull; Fire Alarm Control
vànbsp;
Mô tả
LM1086 là một bộ điều chỉnh với độ thoát tối đa là 1,5 V tại dòng điện tải 1,5 A. Thiết bị có cùng pin-out như tiêu chuẩn LM317 của TIand.
Hai kháng cự được yêu cầu để thiết lập điện áp đầu ra của phiên bản điện áp đầu ra điều chỉnh của LM1086.không cần nén đầu vào trừ khi thiết bị nằm cách nén bộ lọc đầu vào hơn 6 inch. Capacitor đầu ra có thể được thay thế bằng gốm và ESR thích hợp.
Vòng mạch LM1086 bao gồm một tham chiếu bandgap được cắt tỉa bằng zener, giới hạn dòng chảy và tắt nhiệt.Bởi vì bộ điều chỉnh LM1086 đang nổi và chỉ phát hiện điện áp khác nhau đầu vào-ra, các nguồn cung cấp của vài trăm volt có thể được điều chỉnh miễn là sự khác biệt đầu vào tối đa với đầu ra không được vượt quá.vượt quá tối đa đầu vào-bản xuất deferential sẽ dẫn đến kết nối ngắn đầu raBằng cách kết nối một điện trở cố định giữa chân điều chỉnh và đầu ra, LM1086 cũng có thể được sử dụng như một bộ điều chỉnh dòng chính xác.
vànbsp;
Thông tin
|
Nhóm
|
Các mạch tích hợp (IC)
Quản lý năng lượng (PMIC)
Máy điều chỉnh điện áp - Máy điều chỉnh dòng, giảm giảm (LDO)
|
|
|
Mfr
|
Texas Instruments
|
|
|
Dòng
|
-
|
|
|
Bao bì
|
Tubeandnbsp;
|
|
|
Tình trạng phần
|
Bị lỗi thời
|
|
|
Cấu hình đầu ra
|
Tốt
|
|
|
Loại đầu ra
|
Chắc chắn
|
|
|
Số lượng các cơ quan quản lý
|
1
|
|
|
Điện áp - đầu vào (tối đa)
|
25V
|
|
|
Điện áp - đầu ra (min / cố định)
|
5V
|
|
|
Điện áp - đầu ra (tối đa)
|
-
|
|
|
Điện áp giảm (tối đa)
|
1.5V @ 1.5A
|
|
|
Điện - đầu ra
|
1.5A
|
|
|
Hiện tại - yên tĩnh (Iq)
|
5 mA
|
|
|
Dòng điện - Cung cấp (tối đa)
|
10 mA
|
|
|
PSRR
|
68dB (120Hz)
|
|
|
Tính năng điều khiển
|
-
|
|
|
Các tính năng bảo vệ
|
Dòng điện quá tải, nhiệt độ quá cao, mạch ngắn
|
|
|
Nhiệt độ hoạt động
|
-40°C ~ 125°C
|
|
|
Loại lắp đặt
|
Mặt đất
|
|
|
Bao bì / Vỏ
|
TO-263-4, D2PAK (3 Lead + Tab), TO-263AA
|
|
|
Bao gồm thiết bị của nhà cung cấp
|
TO-263 (DDPAK-3)
|
|
|
Số sản phẩm cơ bản
|
LM1086
|
vànbsp;
Hình vẽ
