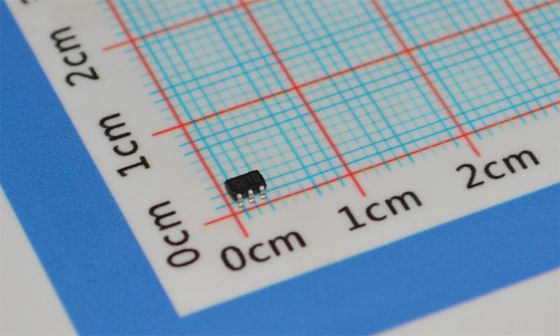

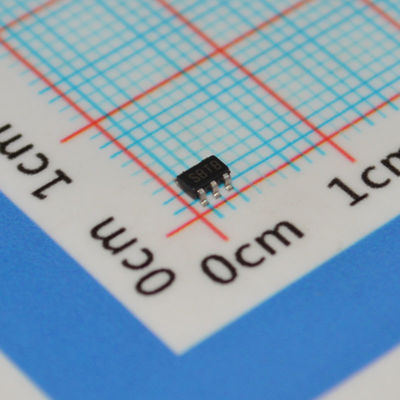

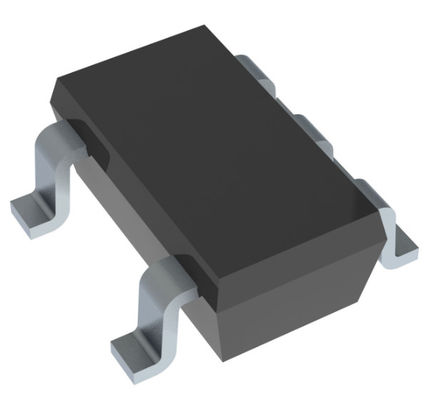

LM3671MF-ADJ 1MHz Chuyển đổi Buck điều chỉnh 2.7-5.5V Đầu vào 600mA Đầu ra SOT-23-5 90% Hiệu suất -40 °C đến +85 °C

LM3671MF-ADJ

TÍNH NĂNG

• Dòng điện tĩnh điển hình 16µA

• Khả năng tải tối đa 600mA

• Tần số chuyển mạch cố định PWM 2MHz (điển hình)

• Chuyển đổi chế độ PFM/PWM tự động

• Chỉnh lưu đồng bộ bên trong để đạt hiệu suất cao

• Khởi động mềm bên trong

• Dòng điện tắt máy điển hình 0,01 µA

• Hoạt động từ pin Li-Ion đơn

• Chỉ yêu cầu ba linh kiện bên ngoài gắn trên bề mặt nhỏ (một cuộn cảm, hai tụ điện gốm)

• Bảo vệ quá tải dòng điện và tắt máy do nhiệt

• Có sẵn ở điện áp đầu ra cố định và phiên bản có thể điều chỉnh

• LM3671Q là sản phẩm cấp độ ô tô đạt tiêu chuẩn AEC-Q100 Grade 1

• Gói SOT-23, DSBGA 5 chân và USON 6 chân

ỨNG DỤNG

• Điện thoại di động

• PDA

• Máy nghe nhạc MP3

• W-LAN

• Dụng cụ di động

• Máy ảnh kỹ thuật số

• Ổ cứng di động

• Ô tô

MÔ TẢ

Bộ chuyển đổi DC-DC hạ áp LM3671 được tối ưu hóa để cấp nguồn cho các mạch điện áp thấp từ pin Li-Ion đơn và dải điện áp đầu vào từ 2.7V đến 5.5V. Nó cung cấp dòng tải lên đến 600 mA, trên toàn bộ dải điện áp đầu vào. Có một số tùy chọn điện áp đầu ra cố định khác nhau cũng như phiên bản điện áp đầu ra có thể điều chỉnh từ 1.1V đến 3.3V.

Thiết bị này cung cấp các tính năng và hiệu suất vượt trội cho điện thoại di động và các hệ thống di động tương tự. Chuyển đổi thông minh tự động giữa PWM tiếng ồn thấp và chế độ dòng điện thấp PFM mang lại khả năng kiểm soát hệ thống được cải thiện. Trong chế độ PWM, thiết bị hoạt động ở tần số cố định 2 MHz (điển hình). Chế độ PFM trễ kéo dài tuổi thọ pin bằng cách giảm dòng điện tĩnh xuống 16 µA (điển hình) trong quá trình tải nhẹ và hoạt động ở chế độ chờ. Chỉnh lưu đồng bộ bên trong cung cấp hiệu suất cao trong quá trình hoạt động ở chế độ PWM. Ở chế độ tắt máy, thiết bị tắt và giảm mức tiêu thụ pin xuống 0,01 µA (điển hình).

Thông tin

Bản vẽ

Lợi thế của chúng tôi:

• Sản phẩm chất lượng cao --- ưu đãi của chúng tôi là 100% mới và nguyên bản, ROHS
• Giá cả cạnh tranh --- kênh mua hàng tốt với giá tốt.
• Dịch vụ chuyên nghiệp --- kiểm tra chất lượng nghiêm ngặt trước khi giao hàng và dịch vụ hậu mãi hoàn hảo sau khi mua.
• Hàng tồn kho đầy đủ --- Với sự hỗ trợ của đội ngũ mua hàng mạnh mẽ của chúng tôi,
• Giao hàng nhanh chóng --- chúng tôi sẽ giao hàng trong vòng 1-3 ngày làm việc sau khi thanh toán được xác nhận.

hãy chắc chắn đáp ứng nhu cầu của bạn về tất cả các loại linh kiện.^_^


Danh sách sản phẩm
Cung cấp một loạt các linh kiện điện tử, đầy đủ các loại chất bán dẫn, linh kiện chủ động & thụ động. Chúng tôi có thể giúp bạn có được tất cả cho bom của PCB, Tóm lại, bạn có thể nhận được giải pháp một cửa tại đây,


Các ưu đãi bao gồm:
Mạch tích hợp, IC bộ nhớ, Diode, Transistor, Tụ điện, Điện trở, Varistor, Cầu chì, Máy cắt & Chiết áp, Máy biến áp, Pin, Cáp, Rơ le, Công tắc, Đầu nối, Khối đầu cuối, Tinh thể & Dao động, Cuộn cảm, Cảm biến, Máy biến áp, Trình điều khiển IGBT, LED, LCD, Bộ chuyển đổi, PCB (Bảng mạch in), PCBA (Lắp ráp PCB)

Mạnh về Thương hiệu:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, v.v.
