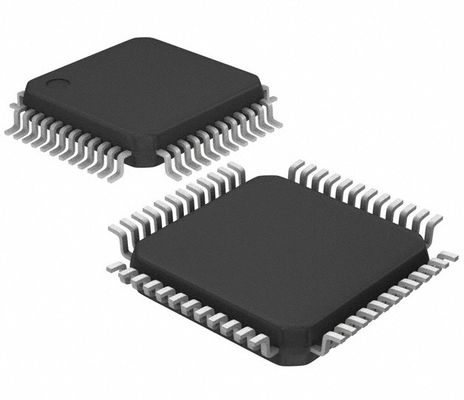

STM32F103CBT6 72MHz Cortex-M3 MCU 128KB Flash 20KB RAM 2x12 bit ADC 3xUSART USB/CAN LQFP-48 2.0-3.6V -40 °C đến +85 °C Hiệu suất công nghiệp

STM32F103CBT6

Tính năng

Bao gồm công nghệ độc quyền tiên tiến của ST

• Armandreg; Lõi CPU Cortexandreg;-M3 32-bit

– Tần số tối đa 72 MHz, hiệu suất 1.25 DMIPS/MHz (Dhrystone 2.1) ở trạng thái chờ bộ nhớ 0

– Phép nhân một chu kỳ và phép chia phần cứng

• Bộ nhớ

– 64 hoặc 128 Kbytes bộ nhớ Flash

– 20 Kbytes SRAM

• Đồng hồ, đặt lại và quản lý nguồn

– Nguồn cung cấp và I/O ứng dụng từ 2.0 đến 3.6 V

– POR, PDR và bộ phát hiện điện áp có thể lập trình (PVD)

– Bộ dao động tinh thể 4 đến 16 MHz

– RC bên trong được cắt tại nhà máy 8 MHz

– RC 40 kHz bên trong

– PLL cho đồng hồ CPU

– Bộ dao động 32 kHz cho RTC với hiệu chuẩn

• Tiêu thụ điện năng thấp

– Chế độ Ngủ, Dừng và Chờ

– Nguồn VBAT cho RTC và thanh ghi sao lưu

• 2x bộ chuyển đổi A/D 12-bit, 1 vàmicro;s

– Phạm vi chuyển đổi: 0 đến 3.6 V

– Khả năng lấy mẫu và giữ kép

– Cảm biến nhiệt độ

• DMA

– Bộ điều khiển DMA 7 kênh

– Thiết bị ngoại vi được hỗ trợ: bộ hẹn giờ, ADC, SPI, I2C và USART

• Lên đến 80 cổng I/O nhanh

– 26/37/51/80 I/O, tất cả đều có thể ánh xạ trên 16 vector ngắt bên ngoài và gần như tất cả đều chịu được điện áp 5 V

• Chế độ gỡ lỗi:

– Giao diện gỡ lỗi dây nối tiếp (SWD) và JTAG

• Bảy bộ hẹn giờ

– Ba bộ hẹn giờ 16 bit, mỗi bộ có tối đa 4 đầu vào IC/OC/PWM hoặc bộ đếm xung và bộ mã hóa vuông góc (tăng dần)

– Bộ hẹn giờ PWM điều khiển động cơ 16 bit, với tạo thời gian chết và dừng khẩn cấp

– Hai bộ hẹn giờ giám sát (độc lập và cửa sổ)

– Bộ đếm ngược 24 bit SysTick

• Lên đến chín giao diện truyền thông

– Lên đến hai giao diện I2C (SMBus/PMBusandreg;)

– Lên đến ba USART (giao diện ISO 7816, LIN, khả năng IrDA, điều khiển modem)

– Lên đến hai SPI (18 Mbit/s)

– Giao diện CAN (2.0B Active)

– Giao diện tốc độ đầy đủ USB 2.0

• Đơn vị tính toán CRC, ID duy nhất 96 bit

• Các gói là ECOPACKandreg;

Mô tả

Dòng hiệu suất mật độ trung bình STM32F103xx kết hợp lõi RISC Armandreg; Cortexandreg;-M3 32-bit hiệu suất cao hoạt động ở tần số 72 MHz, bộ nhớ nhúng tốc độ cao (bộ nhớ Flash lên đến 128 Kbytes và SRAM lên đến 20 Kbytes) và một loạt các I/O và thiết bị ngoại vi nâng cao được kết nối với hai bus APB. Tất cả các thiết bị đều cung cấp hai ADC 12 bit, ba bộ hẹn giờ 16 bit đa năng cộng với một bộ hẹn giờ PWM, cũng như các giao diện truyền thông tiêu chuẩn và nâng cao: tối đa hai I2C và SPI, ba USART, một USB và một CAN. Các thiết bị hoạt động từ nguồn điện 2.0 đến 3.6 V. Chúng có sẵn trong cả dải nhiệt độ andndash;40 đến +85anddeg;C và dải nhiệt độ mở rộng andndash;40 đến +105 anddeg;C. Một bộ chế độ tiết kiệm điện năng toàn diện cho phép thiết kế các ứng dụng tiêu thụ điện năng thấp. Dòng hiệu suất mật độ trung bình STM32F103xx bao gồm các thiết bị trong sáu loại gói khác nhau: từ 36 chân đến 100 chân. Tùy thuộc vào thiết bị được chọn, các bộ thiết bị ngoại vi khác nhau được bao gồm, phần mô tả bên dưới cung cấp tổng quan về phạm vi đầy đủ các thiết bị ngoại vi được đề xuất trong họ này. Những tính năng này làm cho họ vi điều khiển dòng hiệu suất mật độ trung bình STM32F103xx phù hợp với nhiều ứng dụng như ổ đĩa động cơ, điều khiển ứng dụng, thiết bị y tế và cầm tay, thiết bị ngoại vi PC và chơi game, nền tảng GPS, ứng dụng công nghiệp, PLC, bộ biến tần, máy in, máy quét, hệ thống báo động, bộ đàm video và HVAC.

Giới thiệu

Tài liệu này cung cấp thông tin đặt hàng và các đặc tính cơ học của thiết bị vi điều khiển dòng hiệu suất mật độ trung bình STM32F103x8 và STM32F103xB. Để biết thêm chi tiết về toàn bộ họ STMicroelectronics STM32F103xx, hãy tham khảo Phần 2.2: Khả năng tương thích hoàn toàn trong toàn bộ họ. Bảng dữ liệu STM32F103xx mật độ trung bình phải được đọc cùng với hướng dẫn tham khảo STM32F10xxx mật độ thấp, trung bình và cao. Để biết thông tin về lỗi thiết bị liên quan đến bảng dữ liệu và hướng dẫn tham khảo, hãy tham khảo bảng lỗi STM32F103x8/B (ES096). Bảng lỗi, hướng dẫn tham khảo và hướng dẫn lập trình flash đều có sẵn trên trang web STMicroelectronics www.st.com. Để biết thông tin về lõi Armandreg;(a) Cortexandreg;-M3, hãy tham khảo Hướng dẫn tham khảo kỹ thuật Cortexandreg;-M3, có sẵn từ trang web www.arm.com.

Thông tin

Bản vẽ
