chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
| Số đầu ra: | 1 |

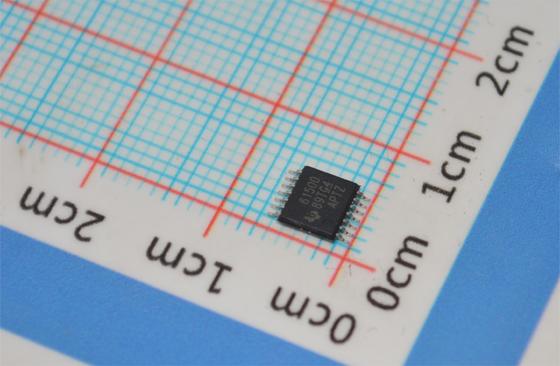

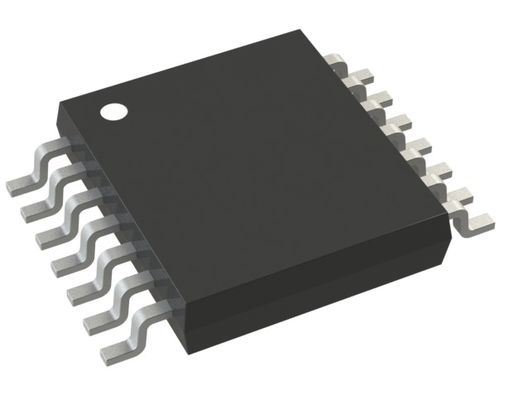

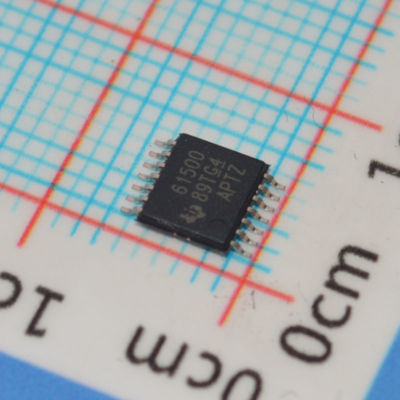

TPS61500PWPR
Đặc điểm
• Phạm vi điện áp đầu vào 2,9V đến 18V
• 3-A, 40-V chuyển mạch điện nội bộ 4 đèn LED 3W từ đầu vào 5V 8 đèn LED 3W từ đầu vào 12V
• Chuyển đổi năng lượng hiệu quả cao: Tối đa 93%
• Tần số được thiết lập bằng điện trở bên ngoài: 200 kHz đến 2,2 MHz
• Khởi động mềm theo định nghĩa của người dùng đến tải đầy đủ
• Bảo vệ điện áp quá cao có thể lập trình
• Đảm độ sáng PWM tương tự và tinh khiết
• Gói HTSSOP 14-Pin với PowerPADTM
Ứng dụng
• Kiểm tra ánh sáng hậu trường
• Đèn LED độ sáng cao 1-Wor3-W
Mô tả
TPS61500 là một bộ điều chỉnh chuyển đổi đơn khối với công tắc nguồn tích hợp 3-A, 40-V. Nó là một trình điều khiển lý tưởng cho đèn LED độ sáng cao 1-W hoặc 3-W.Thiết bị có phạm vi điện áp đầu vào rộng để hỗ trợ ứng dụng với điện áp đầu vào từ pin đa tế bào hoặc đường ray điện 5V hoặc 12V được điều chỉnh. Vin 5 V PWM C4 C5 R4 1 Điện LED được thiết lập bằng điện trở cảm biến bên ngoài R3, và điện áp phản hồi được điều chỉnh đến 200 mV bằng vòng điều khiển PWM (độ điều chỉnh chiều rộng xung),như được hiển thị trong mạch ứng dụng điển hìnhThiết bị hỗ trợ phương pháp làm mờ PWM analog và tinh khiết để điều khiển độ sáng LED.và dòng LED thay đổi theo tỷ lệ theo chu kỳ hoạt động của tín hiệu PWM bên ngoài. Trượt chân DIMC cấu hình thiết bị cho PWM tinh khiết mờ với dòng LED trung bình là chu kỳ làm việc của tín hiệu PWM nhân một dòng LED đặt.Thiết bị có chức năng khởi động mềm có thể lập trình để hạn chế dòng chảy trong khi khởi động, và nó có các tính năng bảo vệ tích hợp khác, chẳng hạn như giới hạn quá mức xung bằng xung, bảo vệ quá điện áp và tắt nhiệt.TPS61500 có sẵn trong gói 14 pin HTSSOP với PowerPAD.
Thông tin
|
Nhóm
|
|
|
|
Nhà sản xuất
|
Texas Instruments
|
|
|
Dòng
|
-
|
|
|
Bao bì
|
Dây băng và cuộn (TR)
Dây cắt (CT)
Digi-Reel®
|
|
|
Tình trạng phần
|
Hoạt động
|
|
|
Loại
|
DC DC điều chỉnh
|
|
|
Topology
|
Step-Up (Boost)
|
|
|
Chuyển đổi nội bộ
|
Vâng.
|
|
|
Số lượng đầu ra
|
1
|
|
|
Điện áp - Cung cấp (min)
|
2.9V
|
|
|
Điện áp - Cung cấp (tối đa)
|
18V
|
|
|
Điện áp - đầu ra
|
2.9V ~ 38V
|
|
|
Hiện tại - Khả năng đầu ra / kênh
|
3A (điện tắt)
|
|
|
Tần số
|
200kHz ~ 2,2MHz
|
|
|
Làm mờ
|
Analog, PWM
|
|
|
Ứng dụng
|
Đèn hậu
|
|
|
Nhiệt độ hoạt động
|
-40 °C ~ 85 °C (TA)
|
|
|
Loại lắp đặt
|
Mặt đất
|
|
|
Bao bì / Vỏ
|
14-PowerTSSOP (0,173", 4,40mm chiều rộng)
|
|
|
Bao gồm thiết bị của nhà cung cấp
|
14-HTSSOP
|
|
|
Số sản phẩm cơ bản
|
Hình vẽ
