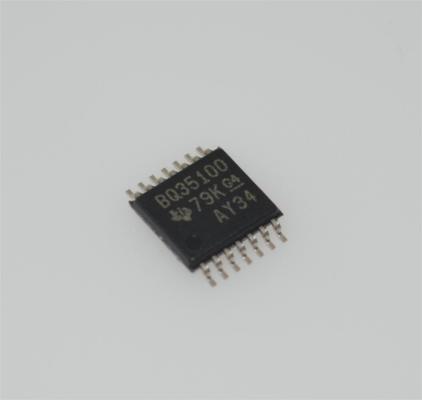

Đồng hồ đo nhiên liệu pin BQ35100PWR 1-Cell Li-SOCl2 Giao diện I2C ±1% Độ chính xác 1.8-3.6V 14-TSSOP -40°C đến +85°C

BQ35100PWR

Đặc điểm

• Máy đo nhiên liệu và chẩn đoán pin cho các ứng dụng đo lưu lượng dự đoán kết thúc dịch vụ hoặc thất bại pin sớm

Hỗ trợ pin hóa học lithium thionyl chloride (Li-SOCl2) và lithium mangan dioxide (Li-MnO2)

️ Đo chính xác điện áp, nhiệt độ, dòng điện và đếm coulomb báo cáo tình trạng pin và tuổi thọ

️ thuật toán tình trạng sức khỏe (SOH) cho Li-MnO2

️ Kết thúc sử dụng (EOS thuật toán cho Li-SOCl2)

️ thuật toán tích lũy Coulomb (ACC) cho tất cả các loại pin

• Tiêu thụ điện trung bình cực thấp để tối đa hóa thời gian chạy pin

️ Gauge được kích hoạt thông qua các bản cập nhật định kỳ do máy chủ kiểm soát

️ Tình trạng sức khỏe (SOH) ~0.06 μA

️ Kết thúc sử dụng (EOS) ~0,35 μA

️ Các bản cập nhật chẩn đoán tích lũy Coulomb (ACC) ~0.3 μA

• Khả năng tương tác hệ thống

- I2C host communication, cung cấp thông số pin và truy cập trạng thái

Các tùy chọn ghi lại dữ liệu thông tin pin cho chẩn đoán trong hoạt động và phân tích lỗi

SHA-1 xác thực để giúp ngăn chặn sử dụng pin giả

Ứng dụng

• Usedin primary battery systems and suitable for dynamic load and large ambient temperature change applications– Smart meters and flow meters– Door access control– Smokeand gas leak detectors– Building automation– IoT, bao gồm các nút cảm biến

• Báo cáo tình trạng pin và chẩn đoán với phát hiện lỗi sớm cho các hệ thống đo lưu lượng

• Mở rộng thời gian chạy pin với đo pin chính xác cho máy dò khói, nút cảm biến và ứng dụng theo dõi tài sản

Mô tả

Máy đo nhiên liệu pin BQ35100 và màn hình kết thúc sử dụng cung cấp đo nhiên liệu có thể cấu hình cao cho pin lithium không sạc (phương pháp chính) mà không yêu cầu xả pinĐược xây dựng để tối ưu hóa không cần thiết để đạt được đo chính xác,Thiết bị BQ35100 sử dụng các thuật toán đo TI được cấp bằng sáng chế để hỗ trợ tùy chọn thay thế pin cũ bằng pin mới.

Thiết bị BQ35100 cung cấp kết quả chính xác với mức tiêu thụ điện trung bình cực thấp, trong đó có thể đạt được ít hơn 2 μA thông qua điều khiển máy chủ thông qua chân GAUGE ENABLE (GE).Thiết bị chỉ cần được cung cấp đủ lâu, với tần suất cập nhật được xác định bởi hệ thống, để thu thập dữ liệu và thực hiện các tính toán để hỗ trợ thuật toán đã chọn.Một hệ thống điển hình có thể chỉ cần được cập nhật một lần mỗi 8 giờ vì đồng hồ đo không cần phải được cấp điện để đo tất cả các hoạt động xả.

Các chức năng đo nhiên liệu sử dụng điện áp, dòng,và đo nhiệt độ để cung cấp dữ liệu trạng thái (SOH) và thông tin cảnh báo kết thúc dịch vụ (EOS) nơi máy chủ có thể đọc dữ liệu được thu thập thông qua bus I2C 400 kHz. Một đầu ra ALERT, dựa trên một loạt các trạng thái có thể cấu hình và các tùy chọn dữ liệu, cũng có sẵn để ngắt máy chủ.

Thông tin

Hình vẽ
