chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | có thể điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | Totem Pole UC2846N,UC2846N 1A Totem Pole,UC2846N |
||

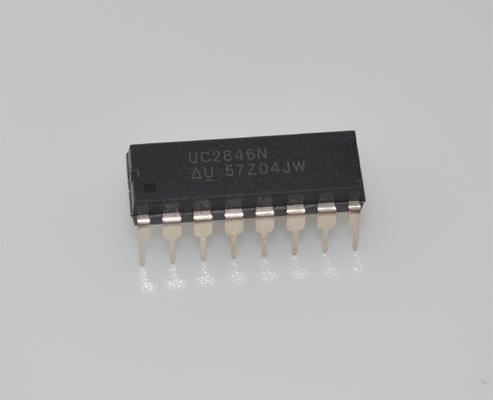

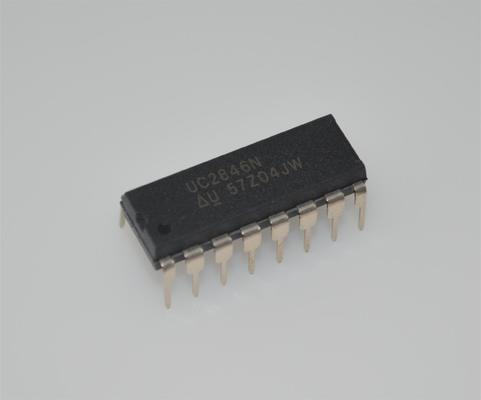

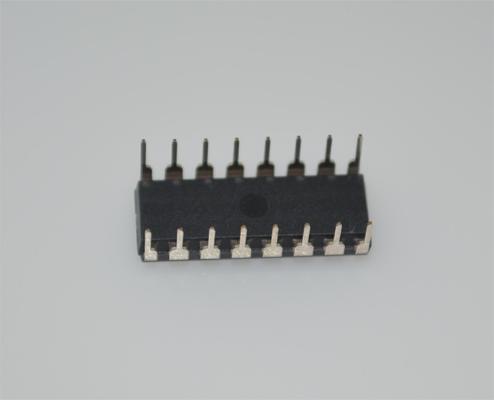

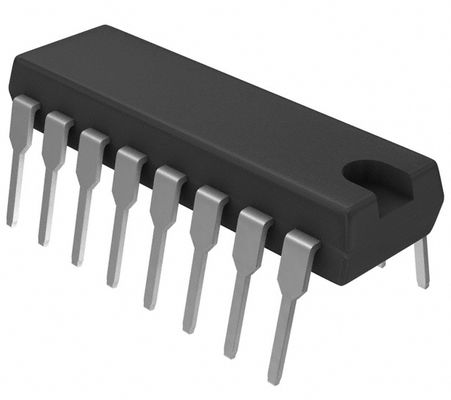

UC2846N
andnbsp;
Tính năng
andbull; Bù trừ Feedforward tự động
andbull; Giới hạn dòng điện theo xung có thể lập trình
andbull; Tự động hiệu chỉnh đối xứng trong cấu hình đẩy-kéo
andbull; Đặc tính đáp ứng tải được cải thiện
andbull; Khả năng hoạt động song song cho các hệ thống nguồn mô-đun
andbull; Bộ khuếch đại cảm biến dòng điện vi sai với dải chế độ chung rộng
andbull; Chống triệt xung kép
andbull; Đầu ra cực totem 500-mA (Đỉnh)
andbull; andplusmn;1% Tham chiếu dải cấm
andbull; Khóa điện áp thấp
andbull; Khả năng khởi động mềm
andbull; Đầu cuối tắt máy
andbull; Hoạt động 500-kHz
andnbsp;
Ứng dụng
andbull; Bộ chuyển đổi nguồn viễn thông
andbull; Bộ chuyển đổi nguồn công nghiệp
andnbsp;
Mô tả
Dòng thiết bị điều khiển UC1846/7 cung cấp tất cả các tính năng cần thiết để triển khai các sơ đồ điều khiển chế độ dòng điện, tần số cố định trong khi vẫn duy trì số lượng linh kiện bên ngoài tối thiểu. Hiệu suất vượt trội của kỹ thuật này có thể được đo bằng cách cải thiện quy định đường truyền, tăng cường đặc tính đáp ứng tải và một vòng điều khiển đơn giản hơn, dễ thiết kế hơn. Những ưu điểm về mặt cấu trúc liên kết bao gồm khả năng giới hạn dòng điện theo xung vốn có, tự động hiệu chỉnh đối xứng cho bộ chuyển đổi đẩy-kéo và khả năng song song các mô-đun nguồn trong khi vẫn duy trì chia sẻ dòng điện bằng nhau.
Mạch bảo vệ bao gồm khóa điện áp thấp tích hợp và giới hạn dòng điện có thể lập trình, ngoài khả năng khởi động mềm. Một chức năng tắt máy cũng có sẵn, có thể khởi động tắt máy hoàn toàn với khởi động lại tự động hoặc chốt tắt nguồn.
Các tính năng khác bao gồm hoạt động khóa hoàn toàn, triệt xung kép, khả năng điều chỉnh thời hạn và tham chiếu dải cấm được cắt tỉa andplusmn;1%.
UC1846 có đầu ra thấp ở trạng thái TẮT, trong khi UCx847 có đầu ra cao ở trạng thái TẮT.
andnbsp;
THÔNG TIN
|
Danh mục
|
Mạch tích hợp (IC)
Quản lý năng lượng (PMIC)
Bộ điều khiển chuyển mạch DC DC
|
andnbsp;
|
|
Nhà sản xuất
|
Texas Instruments
|
andnbsp;
|
|
Dòng
|
-
|
andnbsp;
|
|
Đóng gói
|
Ống
|
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Loại đầu ra
|
Trình điều khiển bóng bán dẫn
|
andnbsp;
|
|
Chức năng
|
Tăng áp, Tăng áp/Giảm áp
|
andnbsp;
|
|
Cấu hình đầu ra
|
Dương
|
andnbsp;
|
|
Cấu trúc liên kết
|
Tăng cường, Flyback, Bộ chuyển đổi thuận, Cầu đầy đủ, Cầu bán phần, Đẩy-Kéo
|
andnbsp;
|
|
Số lượng đầu ra
|
2
|
andnbsp;
|
|
Giai đoạn đầu ra
|
1
|
andnbsp;
|
|
Điện áp - Nguồn (Vcc/Vdd)
|
6.95V ~ 40V
|
andnbsp;
|
|
Tần số - Chuyển mạch
|
500kHz
|
andnbsp;
|
|
Chu kỳ làm việc (Tối đa)
|
50%
|
andnbsp;
|
|
Chỉnh lưu đồng bộ
|
Có
|
andnbsp;
|
|
Đồng bộ hóa đồng hồ
|
Có
|
andnbsp;
|
|
Giao diện nối tiếp
|
-
|
andnbsp;
|
|
Tính năng điều khiển
|
Giới hạn dòng điện, Bật, Điều khiển tần số, Khởi động mềm
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
Loại gắn
|
Xuyên lỗ
|
andnbsp;
|
|
Gói / Vỏ
|
16-DIP (0.300andquot;, 7.62mm)
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
16-PDIP
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
UC2846
|
andnbsp;
Bản vẽ
