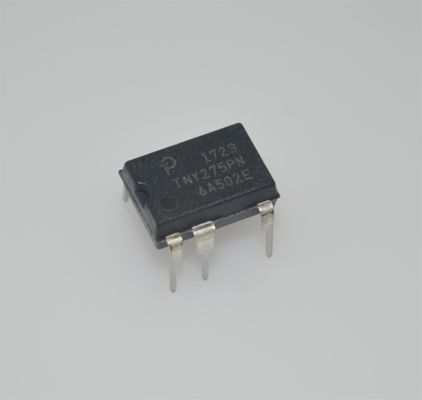

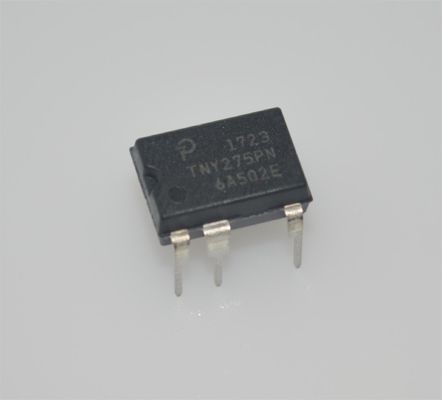

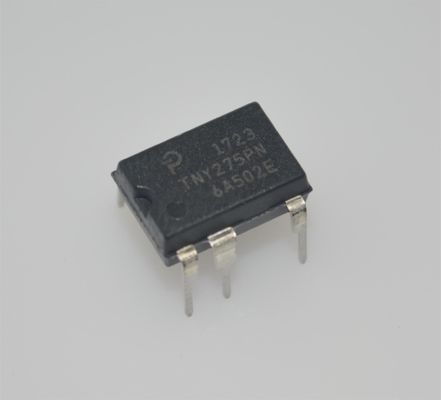

TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40 °C đến +150 °C

TNY275PN

andnbsp;

Các Tính Năng An Toàn và Độ Tin Cậy Nâng Cao

andbull; Bảo vệ tắt nhiệt chính xác với khả năng phục hồi tự động loại bỏ nhu cầu đặt lại thủ công

andbull; Tự khởi động lại được cải thiện mang lại <3% công suất tối đa trong các điều kiện lỗi ngắn mạch và hở mạch

andbull; Tắt quá áp đầu ra với Zener tùy chọn

andbull; Ngưỡng phát hiện thiếu điện áp đường dây được đặt bằng một điện trở tùy chọn duy nhất

andbull; Số lượng linh kiện rất thấp giúp tăng cường độ tin cậy và cho phép bố cục bảng mạch in một mặt

andbull; Băng thông cao cung cấp khả năng bật nhanh mà không bị vượt quá và phản hồi tải thoáng qua tuyệt vời

andbull; Khoảng cách bò mở rộng giữa DRAIN và tất cả các chân khác cải thiện độ tin cậy tại hiện trường

andnbsp;

Chi phí hệ thống thấp nhất với tính linh hoạt nâng cao

andbull; Điều khiển BẬT/TẮT đơn giản, không cần bù vòng lặp

andbull; Giới hạn dòng điện có thể lựa chọn thông qua giá trị tụ BP/M

andbull; Giới hạn dòng điện cao hơn mở rộng công suất đỉnh hoặc, trong các ứng dụng khung hở, công suất liên tục tối đa

andbull; Giới hạn dòng điện thấp hơn cải thiện hiệu suất trong bộ điều hợp/bộ sạc kín

andbull; Cho phép lựa chọn TinySwitch-III tối ưu bằng cách hoán đổi các thiết bị mà không cần thiết kế lại mạch khác

andbull; Dung sai thông số I2f chặt chẽ làm giảm chi phí hệ thống

andbull; Tối đa hóa khả năng cung cấp điện của MOSFET và từ tính

andbull; Giảm thiểu công suất quá tải tối đa, giảm chi phí của máy biến áp, kẹp sơ cấp and linh kiện thứ cấp

andbull; Mở rộng thời gian BẬT andndash; mở rộng phạm vi điều chỉnh đường dây thấp/thời gian giữ để giảm điện dung khối đầu vào

andbull; Tự phân cực: không có cuộn dây phân cực hoặc linh kiện phân cực

andbull; Rung tần làm giảm chi phí bộ lọc EMI

andbull; Sơ đồ chân đơn giản hóa việc tản nhiệt cho PCB

andbull; Các chân SOURCE không có điện cho EMI thấp

andnbsp;

Ứng dụng

andbull; Bộ sạc/bộ điều hợp cho điện thoại di động/không dây, PDA, máy ảnh kỹ thuật số, MP3/âm thanh di động, máy cạo râu, v.v.

andbull; Chế độ chờ PC và các nguồn phụ trợ khác

andbull; DVD/PVR và các bộ giải mã set-top box công suất thấp khác

andbull; Nguồn cung cấp cho thiết bị, hệ thống công nghiệp, đo lường, v.v.

andnbsp;

Mô tả

TinySwitchandtrade;-III kết hợp MOSFET công suất 700 V, bộ dao động,

nguồn dòng điện chuyển mạch điện áp cao, giới hạn dòng điện (có thể lựa chọn người dùng) và mạch tắt nhiệt.

Dòng IC sử dụng sơ đồ điều khiển BẬT/TẮT và cung cấp một giải pháp thiết kế linh hoạt với chi phí hệ thống thấp và khả năng cung cấp điện mở rộng.

andnbsp;

THÔNG TIN

andnbsp;

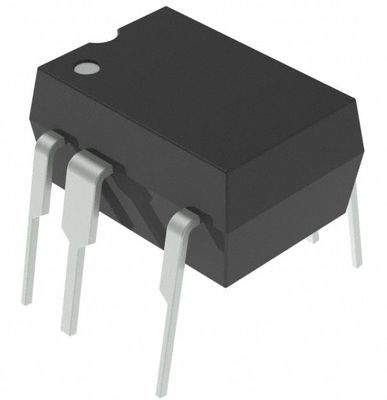

Bản vẽ
