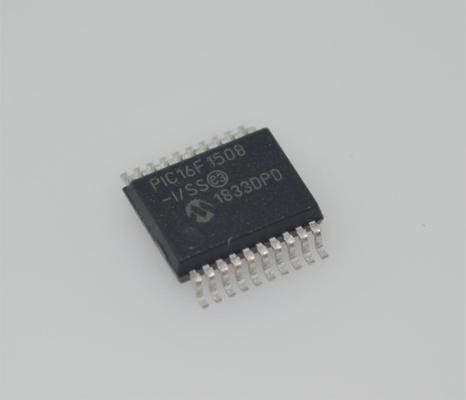

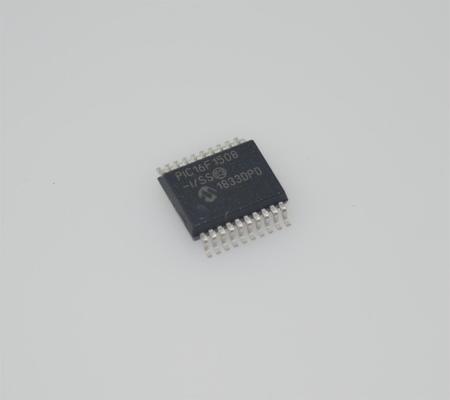

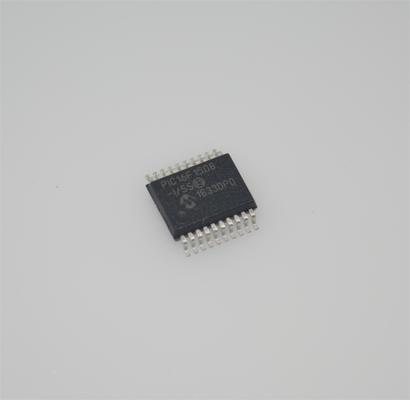

PIC16F1508-I/SS 20MHz 8-bit MCU 7KB Flash 256B RAM 12-bit ADC SSOP-20 2-5.5V -40 °C đến +85 °C

PIC16F1508-I/SS MCU 8-bit 20MHz 7KB Flash 256B RAM 12-bit ADC SSOP-20 2-5.5V -40anddeg;C đến +85anddeg;C

andnbsp;

Các tính năng đặc biệt của vi điều khiển:

andbull; Dải điện áp hoạt động:

- 1.8V đến 3.6V (PIC16LF1508/9)

- 2.3V đến 5.5V (PIC16F1508/9)

andbull; Tự lập trình dưới sự kiểm soát của phần mềm

andbull; Khởi động lại khi bật nguồn (POR)

andbull; Bộ hẹn giờ khởi động (PWRT)

andbull; Khởi động lại khi điện áp giảm thấp (LPBOR) có thể lập trình

andbull; Bộ hẹn giờ Watchdog mở rộng (WDT):

- Chu kỳ có thể lập trình từ 1 ms đến 256s

andbull; Bảo vệ mã có thể lập trình

andbull; Lập trình nối tiếp trong mạch (ICSPandtrade;) thông qua hai chân

andbull; Lập trình điện áp thấp nâng cao (LVP)

andbull; Gỡ lỗi trong mạch (ICD) thông qua hai chân

andbull; Chế độ Sleep tiết kiệm điện:

- Chế độ Sleep tiêu thụ điện năng thấp

- LPBOR tiêu thụ điện năng thấp

andbull; Chỉ báo nhiệt độ tích hợp

andbull; 128 Bytes Flash độ bền cao

- Độ bền Flash 100.000 lần ghi (tối thiểu)

andnbsp;

Các tính năng ngoại vi:

andbull; Bộ chuyển đổi tương tự sang số (ADC):

- Độ phân giải 10 bit

- 12 kênh bên ngoài

- Ba kênh nội bộ:

andnbsp; - Điện áp tham chiếu cố định

andnbsp; - Bộ chuyển đổi số sang tương tự (DAC)

andnbsp; - Kênh chỉ báo nhiệt độ

- Khả năng tự động thu thập

- Chuyển đổi khả dụng trong khi Sleep

andbull; Bộ chuyển đổi số sang tương tự 5 bit (DAC):

- Đầu ra khả dụng bên ngoài

- Lựa chọn tham chiếu dương

- Kết nối bên trong với bộ so sánh và ADC

andbull; Hai bộ so sánh:

- Đầu vào rail-to-rail

- Điều khiển chế độ nguồn

- Trễ có thể điều khiển bằng phần mềm

andbull; Điện áp tham chiếu:

- Điện áp tham chiếu cố định 1.024V (FVR) với mức đầu ra Gain 1x, 2x và 4x

andbull; 18 Chân I/O (1 Chân chỉ vào):

- Nguồn/nguồn dòng cao 25 mA/25 mA

- Điện trở kéo lên yếu có thể lập trình riêng

- Có thể lập trình riêng

andnbsp; Chân Interrupt-on-Change (IOC)

andbull; Timer0: Bộ đếm/hẹn giờ 8 bit với bộ chia trước có thể lập trình 8 bit

andbull; Timer1 nâng cao:

- Bộ đếm/hẹn giờ 16 bit với bộ chia trước

- Chế độ đầu vào cổng bên ngoài

andbull; Timer2: Bộ đếm/hẹn giờ 8 bit với Thanh ghi chu kỳ 8 bit, Bộ chia trước và Bộ chia sau

andbull; Bốn mô-đun PWM 10 bit

andbull; Cổng nối tiếp đồng bộ chính (MSSP) với SPI và I2C với:

- Che địa chỉ 7 bit

- Tương thích SMBus/PMBusandtrade;

andbull; Bộ thu phát không đồng bộ đồng bộ đa năng nâng cao (EUSART)

- Tương thích RS-232, RS-485 và LIN

- Tự động phát hiện Baud

- Tự động đánh thức khi khởi động

andbull; Bốn mô-đun Ô logic có thể cấu hình (CLC):

- 16 tín hiệu nguồn đầu vào có thể lựa chọn

- Bốn đầu vào trên mỗi mô-đun

- Điều khiển phần mềm các chức năng logic/trạng thái/đồng hồ tổ hợp/tuần tự

- AND/OR/XOR/D Flop/D Latch/SR/JK

- Đầu vào từ các nguồn bên ngoài và bên trong

- Đầu ra khả dụng cho các chân và thiết bị ngoại vi

- Hoạt động trong khi Sleep

andbull; Bộ dao động điều khiển bằng số (NCO):

- Bộ tích lũy 20 bit

- Tăng 16 bit

- Điều khiển tần số tuyến tính thực

- Đầu vào đồng hồ tốc độ cao

- Chế độ đầu ra có thể lựa chọn

andnbsp; - Chế độ Chu kỳ nhiệm vụ cố định (FDC)

andnbsp; - Chế độ Tần số xung (PF)

andbull; Bộ tạo dạng sóng bổ sung (CWG):

- Tám nguồn tín hiệu có thể lựa chọn

- Điều khiển dải chết cạnh rơi và cạnh tăng có thể lựa chọn

- Điều khiển phân cực

- Bốn nguồn tự động tắt

- Nhiều nguồn đầu vào: PWM, CLC, NCO
