Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tần suất ổn định: | ±50 trang/phút | Dung sai tần số: | ±30 trang/phút |
|---|---|---|---|
| Nhiệt độ hoạt động: | -40 ° C ~ 85 ° C. | tải điện dung: | 18pF |
| Gói / trường hợp: | HC-49/Hoa Kỳ | Tên: | Các thành phần điện tử thụ động |
| Làm nổi bật: | Bộ chuyển đổi Buck AEC-Q100,Bộ chuyển đổi Buck 3A,EN5339QI |
||

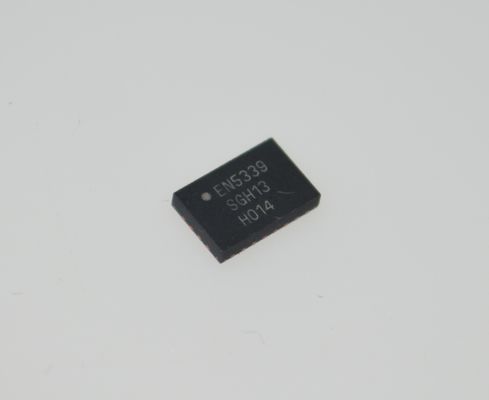

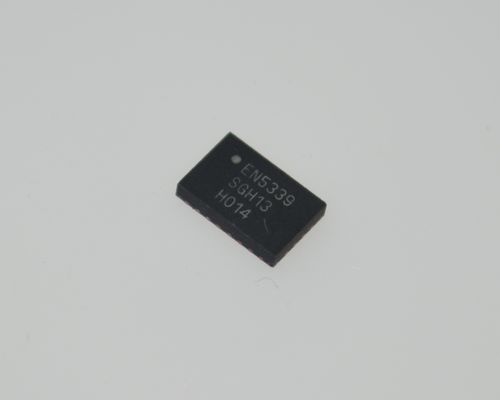

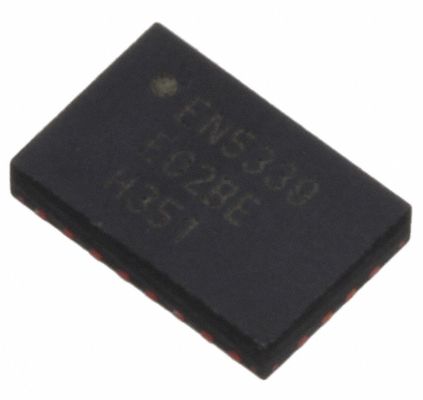

EN5339QI Bộ Chuyển Đổi Buck Đồng Bộ 3A 4.5-36V Đầu Vào Hiệu Suất 95% QFN-24 -40anddeg;C đến +125anddeg;C AEC-Q100
andnbsp;
TÍNH NĂNG
andbull; Tích hợp cuộn cảm
andbull; Diện tích chiếm dụng giải pháp nhỏ đến 55 mm2
andbull; Dạng mỏng, 1.1mm
andbull; Giải pháp độ tin cậy cao: 280k năm MTBF
andbull; Hiệu suất cao, lên đến 95%
andbull; Điện áp gợn đầu ra thấp; <5mVP-P Điển hình
andbull; andplusmn;3% Biến đổi đầu ra trên Đường truyền, Tải, Nhiệt độ
andbull; Dải điện áp đầu vào 2.4 V đến 5.5 V
andbull; Khả năng dòng đầu ra liên tục 3A
andbull; Tín hiệu Bật đầu ra và Nguồn OK
andbull; Khóa dưới điện áp, Quá dòng, Ngắn mạch và Bảo vệ nhiệt
andbull; Tuân thủ RoHS; Không chứa halogen; Hàn lại 260anddeg;C
andnbsp;
ỨNG DỤNG
andbull; Các ứng dụng có yêu cầu dạng mỏng như SSD và Điện toán nhúng
andbull; Thiết bị tăng tốc SAN/NAS
andbull; Bộ điều khiển, Raid, Bộ xử lý, Bộ xử lý mạng, DSPandrsquo; FPGA
andbull; Các ứng dụng nhạy cảm với tiếng ồn
andnbsp;
MÔ TẢ
EN5339QI là bộ chuyển đổi DC-DC Intelandreg; Enpirionandreg; Power System on a Chip (PowerSoC). Nó tích hợp cuộn cảm, công tắc MOSFET, mạch tín hiệu nhỏ và bù trong một gói QFN 24 chân 4mm x 6mm x 1.1mm tiên tiến.
EN5339QI PowerSoC được thiết kế đặc biệt để đáp ứng nhu cầu ngày càng cao về mật độ công suất cao hơn bằng cách cung cấp một bộ chuyển đổi buck tích hợp đầy đủ. Nó có hiệu suất cao, điều chỉnh đường truyền và tải tuyệt vời và đảm bảo dòng đầu ra 3A đầy đủ theo nhiệt độ.
EN5339QI hoạt động ở tần số chuyển mạch cao và cho phép sử dụng các tụ MLCC nhỏ. Nó cũng cho phép băng thông vòng điều khiển rất rộng, cung cấp hiệu suất thoáng qua tuyệt vời và giảm trở kháng đầu ra.
Giải pháp cuộn cảm tích hợp Intel Enpirion giúp giảm tiếng ồn đáng kể. Giải pháp bộ chuyển đổi nguồn hoàn chỉnh tăng cường năng suất bằng cách cung cấp các yêu cầu thiết kế, bố cục và sản xuất bảng mạch được đơn giản hóa rất nhiều.
Tất cả các sản phẩm Enpirion đều tuân thủ RoHS và tương thích với môi trường sản xuất không chứa chì.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
andnbsp;
|
|
|
Dòng sản phẩm
|
andnbsp;
|
|
|
Đóng gói
|
Băng and Cuộn (TR)
Băng cắt (CT)
|
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Ngừng sản xuất
|
andnbsp;
|
|
Loại
|
Mô-đun PoL không cách ly
|
andnbsp;
|
|
Số lượng đầu ra
|
1
|
andnbsp;
|
|
Điện áp - Đầu vào (Tối thiểu)
|
2.4V
|
andnbsp;
|
|
Điện áp - Đầu vào (Tối đa)
|
5.5V
|
andnbsp;
|
|
Điện áp - Đầu ra 1
|
andnbsp;
|
|
|
Điện áp - Đầu ra 2
|
-
|
andnbsp;
|
|
Điện áp - Đầu ra 3
|
-
|
andnbsp;
|
|
Dòng điện - Đầu ra (Tối đa)
|
3A
|
andnbsp;
|
|
Ứng dụng
|
ITE (Thương mại)
|
andnbsp;
|
|
Tính năng
|
Bật/Tắt từ xa, OCP, OTP, SCP, UVLO
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
Hiệu suất
|
95%
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
Mô-đun 24-PowerTQFN
|
andnbsp;
|
|
Kích thước / Kích thước
|
0.24" L x 0.16" W x 0.04" H (6.0mm x 4.0mm x 1.1mm)
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
24-QFN (6x4)
|
andnbsp;
|
|
Tính năng điều khiển
|
Bật, Tích cực cao
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
andnbsp;
