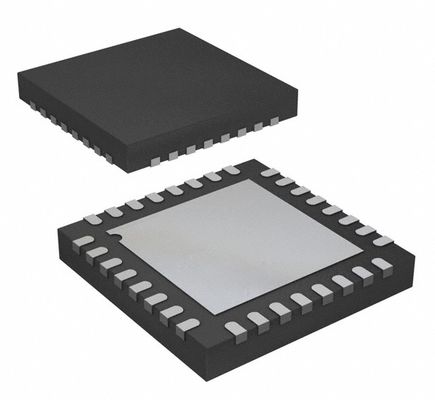

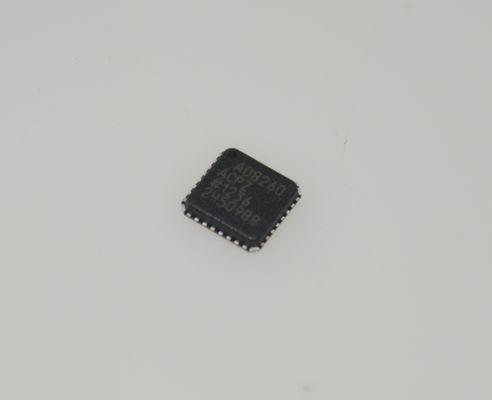

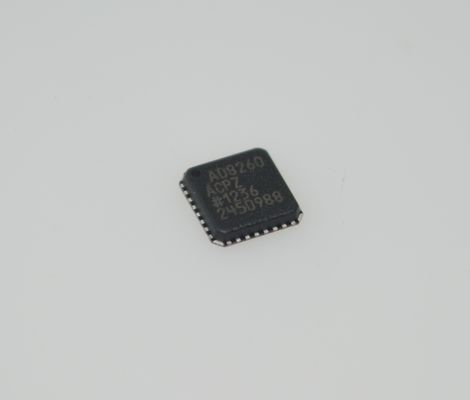

AD8260ACPZ-R7 Hai 250MHz Lượng thấp Op Amp 1nV/√Hz Tiếng ồn ±5V đến ±15V Lượng LFCSP-16 -40°C đến +125°C

AD8260ACPZ-R7 Bộ khuếch đại Op kép 250MHz Công suất thấp 1nV/andradic;Hz Tiếng ồn andplusmn;5V đến andplusmn;15V Nguồn LFCSP-16 -40anddeg;C đến +125anddeg;C Cấp công nghiệp

andnbsp;

TÍNH NĂNG

Trình điều khiển dòng điện cao

andnbsp; Đầu vào vi saiandmdash;truyền động trực tiếp từ DAC

andnbsp; Độ lợi đặt trước: 1.5andtimes;

andnbsp; Băng thông andminus;3 dB: 195 MHz

andnbsp; Ổ đĩa đầu ra lớn: >andplusmn;300 mA

VGA/bộ tiền khuếch đại

andnbsp; Tiếng ồn thấp

andnbsp; andnbsp; Tiếng ồn điện áp: 2.4 nV/andradic;Hz

andnbsp; andnbsp; Tiếng ồn dòng điện: 5 pA/andradic;Hz

andnbsp; Băng thông andminus;3 dB: 230 MHzandnbsp;

andnbsp; Phạm vi độ lợi: 30 dB trong các bước 3 dB

andnbsp; andnbsp; andminus;6 dB đến +24 dB (đối với độ lợi bộ tiền khuếch đại là 6 dB)

andnbsp; Đầu vào bộ tiền khuếch đại một đầu và VGA vi sai

andnbsp; andnbsp; đầu ra

Nguồn: 3.3 V đến 10 V (với VMID được bật)

andnbsp; andplusmn;3.3 V đến andplusmn;5 V (với VMID bị tắt)

Công suất: 93 mW với nguồn 3.3 V

andnbsp; Tắt nguồn cho VGA, bộ khuếch đại trình điều khiển và hệ thống

andnbsp;

ỨNG DỤNG

Hệ thống AGC kỹ thuật số

Xử lý tín hiệu Tx/Rx

Thiết bị thu phát đường dây điện

andnbsp;

MÔ TẢ CHUNG

AD8260 bao gồm một trình điều khiển dòng điện cao, có thể sử dụng làm bộ phát và một bộ khuếch đại độ lợi thay đổi kỹ thuật số (DGA) tiếng ồn thấp, có thể sử dụng làm bộ thu.

Phần thu bao gồm một bộ tiền khuếch đại đầu vào một đầu và DGA đầu ra vi sai, tuyến tính theo dB. Bộ thu có băng thông tín hiệu nhỏ andndash;3 dB là 230 MHz; băng thông tín hiệu nhỏ của trình điều khiển là 195 MHz. Trình điều khiển cung cấp andplusmn;300 mA, rất phù hợp để điều khiển các tải trở kháng thấp, ngay cả khi được kết nối với nguồn 3.3 V.

AD8260 DGA lý tưởng cho các ứng dụng cắt tỉa và có phạm vi độ lợi là 30 dB, trong các bước 3 dB. Tính đồng nhất băng thông tuyệt vời được duy trì trên toàn bộ dải tần số. Tiếng ồn tham chiếu đầu ra thấp của DGA có lợi trong việc điều khiển ADC tốc độ cao. Đầu ra vi sai tạo điều kiện cho giao diện với các ADC tốc độ cao điện áp thấp hiện đại.

Hoạt động nguồn đơn và nguồn kép làm cho bộ phận này linh hoạt và cho phép kiểm soát độ lợi của các xung âm, chẳng hạn như các xung do điốt quang hoặc ống nhân quang tạo ra, cũng như xử lý các tín hiệu dải thông trên một nguồn duy nhất. Để có dải động tối đa, điều cần thiết là bộ phận này phải được ghép nối AC khi hoạt động trên một nguồn duy nhất.

Bộ tiền khuếch đại (PrA) AD8260 được cấu hình với các điện trở bên ngoài để có độ lợi lớn hơn 6 dB và có thể đảo hoặc không đảo. DGA được đặc trưng với độ lợi bộ tiền khuếch đại không đảo là 2andtimes;. Bộ suy giảm có phạm vi 30 dB và bộ khuếch đại đầu ra có độ lợi là 8andtimes; (18.06 dB). Phạm vi độ lợi không đảo thấp nhất là andminus;6 dB đến +24 dB và dịch chuyển lên với độ lợi bộ tiền khuếch đại tăng lên. Độ lợi được điều khiển thông qua một cổng song song (Pin GNS0 đến Pin GNS3) với 10 bước độ lợi 3 dB trên mỗi mã. Bộ tiền khuếch đại và DGA bị vô hiệu hóa đối với bất kỳ mã nào không được gán một bước độ lợi.

AD8260 có thể hoạt động với nguồn đơn hoặc kép từ 3.3 V đến andplusmn;5 V. Một bộ đệm bên trong thường cung cấp một tham chiếu nguồn chia để hoạt động nguồn đơn; một tham chiếu bên ngoài cũng có thể được sử dụng khi bộ đệm VMID bị tắt.

Phạm vi nhiệt độ hoạt động là andminus;40anddeg;C đến +105anddeg;C. AD8260 có sẵn trong LFCSP 32 chân 5 mm andtimes; 5 mm.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
