Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| Làm nổi bật: | ADC 16-Bit Cấp Công nghiệp,AD9467BCPZ-250,AD9467BCPZ-250 ADC |
||

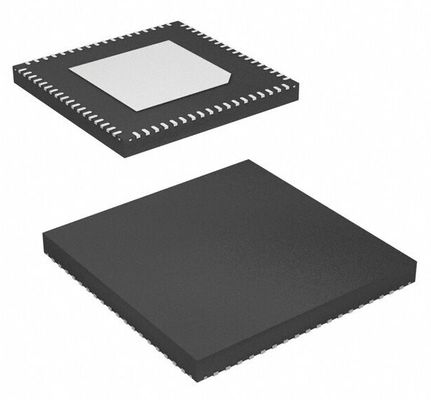

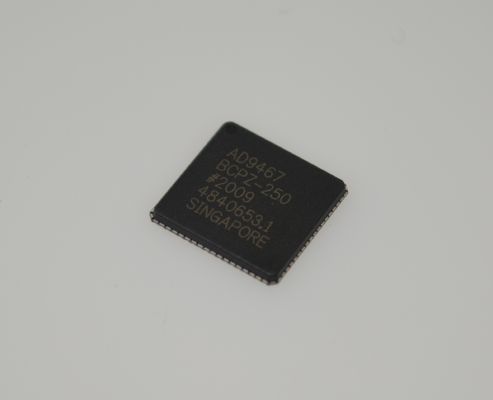

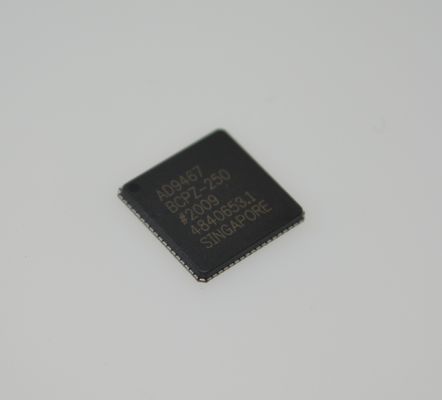

AD9467BCPZ-250 ADC 16-Bit 250MSPS 80dB SNR Nguồn 1.8V Đầu ra LVDS LFCSP-64 -40anddeg;C đến +85anddeg;C Cấp Công nghiệp
andnbsp;
TÍNH NĂNG
► SNR 75.5 dBFS đến 210 MHz ở 250 MSPS
► SFDR 90 dBFS đến 300 MHz ở 250 MSPS
► SFDR ở 170 MHz ở 250 MSPS
andnbsp; ► 92 dBFS ở andminus;1 dBFS
andnbsp; ► 100 dBFS ở andminus;2 dBFS
► Jitter rms 60 fs
► Tuyến tính tuyệt vời ở 250 MSPS
andnbsp; ► DNL = andplusmn;0.5 LSB điển hình
andnbsp; ► INL = andplusmn;3.5 LSB điển hình
► Đầu vào toàn thang đo vi sai 2 V p-p đến 2.5 V p-p (mặc định) (có thể lập trình)
► Bộ đệm đầu vào tích hợp
► Tùy chọn hỗ trợ tham chiếu bên ngoài
► Bộ ổn định chu kỳ nhiệm vụ đồng hồ
► Đồng hồ đầu ra khả dụng
► Điều khiển cổng nối tiếp
andnbsp; ► Tạo mẫu kiểm tra kỹ thuật số có thể lựa chọn tích hợp
andnbsp; ► Định dạng dữ liệu đầu ra có thể lựa chọn
► Đầu ra LVDS (tương thích ANSI-644)
► Hoạt động cung cấp 1.8 V và 3.3 V
andnbsp;
ỨNG DỤNG
► Bộ thu di động đa sóng mang, đa chế độ
► Định vị mảng ăng-ten
► Tuyến tính hóa bộ khuếch đại công suất
► Không dây băng rộng
► Radar
► Chụp ảnh hồng ngoại
► Thiết bị đo đạc truyền thông
andnbsp;
MÔ TẢ CHUNG
AD9467 là bộ chuyển đổi tương tự sang kỹ thuật số (ADC) lấy mẫu IF 16 bit, nguyên khối. Nó được tối ưu hóa cho hiệu suất cao trên băng thông rộng và dễ sử dụng. Sản phẩm hoạt động ở tốc độ chuyển đổi 250 MSPS và được thiết kế cho các bộ thu không dây, thiết bị đo đạc và thiết bị kiểm tra yêu cầu dải động cao.
ADC yêu cầu nguồn điện 1.8 V và 3.3 V và đồng hồ đầu vào vi sai điện áp thấp để hoạt động hiệu suất đầy đủ. Không cần các thành phần tham chiếu hoặc trình điều khiển bên ngoài cho nhiều ứng dụng. Đầu ra dữ liệu tương thích LVDS (tương thích ANSI-644) và bao gồm các phương tiện để giảm dòng điện tổng thể cần thiết cho khoảng cách dấu vết ngắn.
Đầu ra đồng hồ dữ liệu (DCO) để thu dữ liệu ở đầu ra được cung cấp để báo hiệu một bit đầu ra mới.
Tính năng tắt nguồn bên trong được hỗ trợ thông qua SPI thường tiêu thụ ít hơn 5 mW khi bị vô hiệu hóa.
Các tính năng tùy chọn cho phép người dùng triển khai các điều kiện hoạt động có thể lựa chọn khác nhau, bao gồm dải đầu vào, chọn định dạng dữ liệu và các mẫu kiểm tra dữ liệu đầu ra.
AD9467 có sẵn trong LFCSP 72 chân, không chứa Pb, được chỉ định trong phạm vi nhiệt độ công nghiệp andminus;40anddeg;C đến +85anddeg;C.
andnbsp;
ĐIỂM NỔI BẬT CỦA SẢN PHẨM
1. Khả năng tối ưu hóa IF được sử dụng để cải thiện SFDR.
2. Hiệu suất SFDR vượt trội cho các ứng dụng lấy mẫu IF như bộ thu trạm gốc di động 3G và 4G đa sóng mang, đa chế độ.
3. Dễ sử dụng: tham chiếu trên chip, bộ đệm trở kháng đầu vào cao, dải đầu vào tương tự có thể điều chỉnh và đồng hồ đầu ra để đơn giản hóa việc thu dữ liệu.
4. Được đóng gói trong gói LFCSP 72 chân, không chứa Pb.
5. Bộ ổn định chu kỳ nhiệm vụ đồng hồ (DCS) duy trì hiệu suất ADC tổng thể trên nhiều dải độ rộng xung đồng hồ đầu vào.
6. Giao diện cổng nối tiếp tiêu chuẩn (SPI) hỗ trợ các tính năng và chức năng sản phẩm khác nhau, chẳng hạn như định dạng dữ liệu (nhị phân bù, bù hai hoặc mã Gray).
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Analog Devices Inc.
|
andnbsp;
|
|
Loạt
|
-
|
andnbsp;
|
|
Đóng gói
|
Khay
|
andnbsp;
|
|
Trạng thái linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Số bit
|
16
|
andnbsp;
|
|
Tốc độ lấy mẫu (Mỗi giây)
|
250M
|
andnbsp;
|
|
Số lượng đầu vào
|
1
|
andnbsp;
|
|
Loại đầu vào
|
Vi sai, Kết thúc đơn
|
andnbsp;
|
|
Giao diện dữ liệu
|
LVDS - Song song
|
andnbsp;
|
|
Cấu hình
|
ADC
|
andnbsp;
|
|
Tỷ lệ - S/H:ADC
|
-
|
andnbsp;
|
|
Số lượng bộ chuyển đổi A/D
|
1
|
andnbsp;
|
|
Kiến trúc
|
Đường ống
|
andnbsp;
|
|
Loại tham chiếu
|
Bên ngoài, Bên trong
|
andnbsp;
|
|
Điện áp - Cung cấp, Tương tự
|
1.8V, 3.3V
|
andnbsp;
|
|
Điện áp - Cung cấp, Kỹ thuật số
|
1.7V ~ 1.9V
|
andnbsp;
|
|
Tính năng
|
-
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
Gói / Vỏ
|
72-VFQFN Pad lộ ra ngoài, CSP
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
72-LFCSP-VQ (10x9.75)
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
