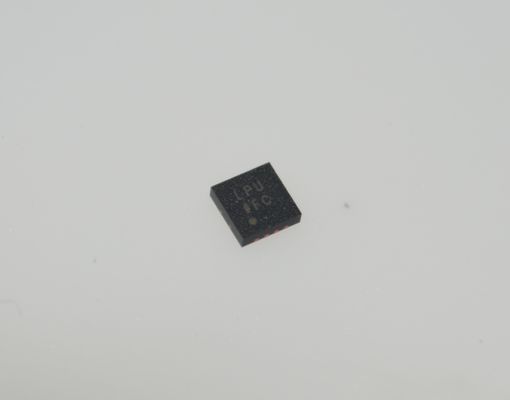

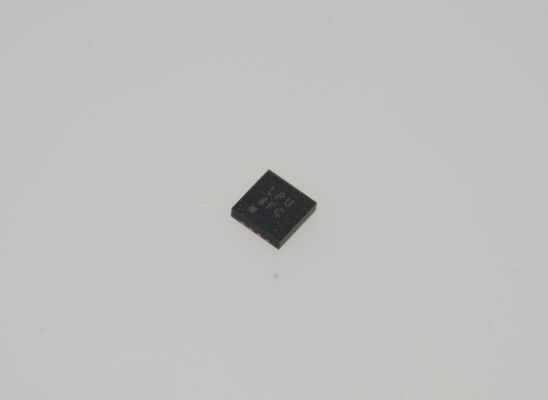

ADM7170ACPZ-3.3-R7 3.3V 2A LDO Regulator 1.8-6.5V Input 1μV RMS Ranh thanh 75dB PSRR LFCSP-8 -40°C đến +125°C AEC-Q100

ADM7170ACPZ-3.3-R7 Bộ điều chỉnh LDO 3.3V 2A 1.8-6.5V Đầu vào 1andmu;V RMS Tiếng ồn 75dB PSRR LFCSP-8 -40anddeg;C đến +125anddeg;C AEC-Q100

andnbsp;

TÍNH NĂNG

Dải điện áp đầu vào: 2.3 V đến 6.5 V

Dòng tải tối đa: 500 mA

Độ ồn thấp: 5 andmicro;V rms độc lập với điện áp đầu ra tại

andnbsp; 100 Hz đến 100 kHz

Đáp ứng thoáng qua nhanh: 1.5 andmu;s cho bước tải 1 mA đến 500 mA

60 dB PSRR ở 100 kHz

Điện áp sụt áp thấp: 42 mV ở tải 500 mA, VOUT = 3 V

Độ chính xác ban đầu: andplusmn;0.75%

Độ chính xác trên đường dây, tải và nhiệt độ: andplusmn;1.25%

Dòng điện tĩnh, IGND = 0.7 mA khi không tải

Dòng điện tắt máy thấp: 0.25 andmu;A ở VIN = 5 V

Ổn định với tụ điện đầu ra gốm 4.7 andmicro;F nhỏ

Các tùy chọn điện áp đầu ra cố định và có thể điều chỉnh: 1.2 V đến 5.0 V

Đầu ra có thể điều chỉnh từ 1.2 V đến VIN andminus; VDO

Cho phép chính xác

Khởi động mềm có thể điều chỉnh

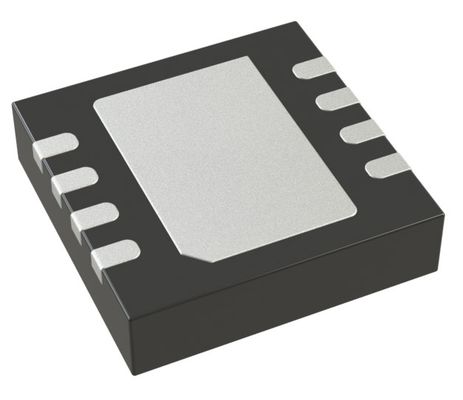

Gói LFCSP 8 chân, 3 mm andtimes; 3 mm

andnbsp;

CÁC ỨNG DỤNG

Điều chỉnh cho các ứng dụng nhạy cảm với tiếng ồn: Mạch ADC và DAC, bộ khuếch đại chính xác, PLL/VCO và IC đồng hồ

Truyền thông và cơ sở hạ tầng

Y tế và chăm sóc sức khỏe

Công nghiệp và đo lường

andnbsp;

MÔ TẢ CHUNG

ADM7170 là bộ điều chỉnh tuyến tính sụt áp thấp (LDO) CMOS, hoạt động từ 2.3 V đến 6.5 V và cung cấp dòng điện đầu ra lên đến 500 mA. LDO dòng điện đầu ra cao này lý tưởng để điều chỉnh các mạch tín hiệu hỗn hợp và tương tự hiệu suất cao hoạt động từ 6 V xuống đến 1.2 V. Sử dụng kiến trúc độc quyền tiên tiến, thiết bị cung cấp khả năng loại bỏ nguồn điện cao và độ ồn thấp, đồng thời đạt được đáp ứng thoáng qua đường truyền và tải tuyệt vời chỉ với tụ điện đầu ra gốm 4.7 andmicro;F nhỏ. Đáp ứng thoáng qua tải thường là 1.5 andmu;s cho bước tải 1 mA đến 500 mA.

ADM7170 có sẵn trong 17 tùy chọn điện áp đầu ra cố định. Các điện áp sau có sẵn từ kho: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V và 5.0 V. Các điện áp bổ sung có sẵn theo đơn đặt hàng đặc biệt là: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V và 4.6 V. Một phiên bản có thể điều chỉnh cũng có sẵn cho phép điện áp đầu ra nằm trong khoảng từ 1.2 V đến VIN andminus; VDO với bộ chia phản hồi bên ngoài.

Dòng điện đột biến có thể được kiểm soát bằng cách điều chỉnh thời gian khởi động thông qua chân khởi động mềm. Thời gian khởi động điển hình với tụ khởi động mềm 1 nF là khoảng 1.0 ms. Độ ồn đầu ra của bộ điều chỉnh ADM7170 là 5 andmu;V rms độc lập với điện áp đầu ra. ADM7170 có sẵn trong LFCSP 8 chân, 3 mm andtimes; 3 mm, không chỉ làm cho nó trở thành một giải pháp rất nhỏ gọn mà còn cung cấp hiệu suất nhiệt tuyệt vời cho các ứng dụng yêu cầu dòng điện đầu ra lên đến 500 mA trong một diện tích nhỏ, cấu hình thấp.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
