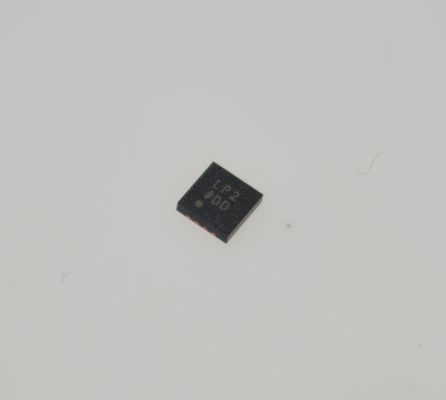

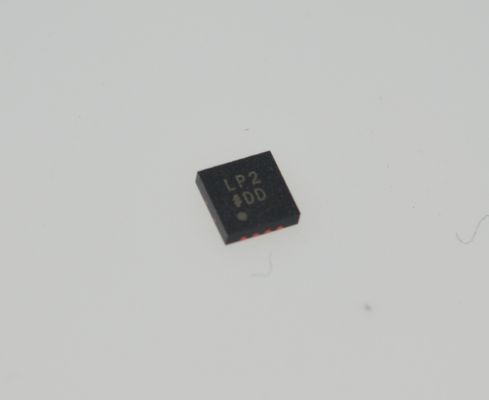

ADM7172ACPZ-R7 6.5V 2A Tiếng ồn cực thấp LDO 1μV RMS Tiếng ồn 75dB PSRR @ 1MHz 2.3-6.5V Input LFCSP-8 -40 °C đến +125 °C

ADM7172ACPZ-R7 6.5V 2A Tiếng ồn cực thấp LDO 1μV RMS Tiếng ồn 75dB PSRR @ 1MHz 2.3-6.5V Input LFCSP-8 -40 °C đến +125 °C

Các đặc điểm

Phạm vi điện áp đầu vào: 2,3V đến 6,5V

Điện tải tối đa: 2 A

Tiếng ồn thấp: 5 μV rms độc lập với điện áp đầu ra tại

100 Hz đến 100 kHz

Phản ứng tạm thời nhanh: 1,5 μs cho bước tải 1 mA đến 1,5 A

60 dB PSRR ở 100 kHz

Điện áp thoát thấp: 172 mV với tải 2 A, VOUT = 3 V

Độ chính xác ban đầu: -0,5% (tối thiểu), +1% (tối đa)

Độ chính xác trên đường dây, tải và nhiệt độ: ± 1,5%

Điện tĩnh, IGND = 0,7 mA không tải

Điện tắt thấp: 0,25 μA ở VIN = 5 V

Thường ổn định với tụ điện đầu ra gốm nhỏ 4,7 μF

Tùy chọn điện áp đầu ra điều chỉnh và cố định: 1,2 V đến 5,0 V

Khả năng điều chỉnh từ 1,2 V đến VIN − VDO

Cho phép chính xác

Khởi động mềm điều chỉnh

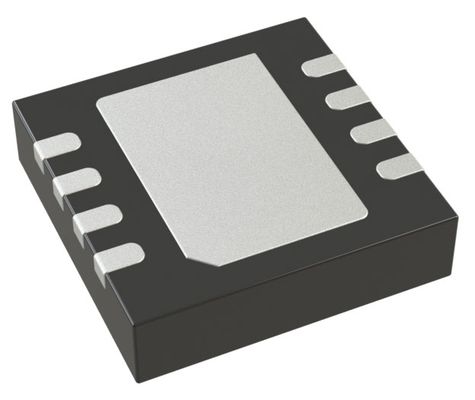

Gói LFCSP 8 chì 3 mm × 3 mm

Ứng dụng

Điều chỉnh cho các ứng dụng nhạy cảm với tiếng ồn: mạch ADC và DAC,

Bộ khuếch đại chính xác, PLL/VCO và IC đồng hồ

Truyền thông và cơ sở hạ tầng

Y tế và chăm sóc sức khỏe

Công nghiệp và thiết bị đo

Mô tả chung

ADM7172 là một bộ điều chỉnh tuyến tính giảm thoát (LDO) CMOS hoạt động từ 2,3 V đến 6,5 V và cung cấp đến 2 A dòng điện đầu ra.LDO dòng điện đầu ra cao này là lý tưởng để điều chỉnh hiệu suất cao các mạch tín hiệu tương tự và hỗn hợp hoạt động từ 6 V xuống đến 1.2 V đường ray. Sử dụng một kiến trúc độc quyền tiên tiến, thiết bị cung cấp từ chối nguồn điện cao và tiếng ồn thấp và đạt được phản ứng chuyển tiếp đường dây và tải xuất sắc chỉ với một 4.7 μF điện tụ đầu ra gốmPhản ứng chuyển tải thường là 1,5 μs cho một bước tải 1 mA đến 1,5 A.

ADM7172 có sẵn trong 17 tùy chọn điện áp đầu ra cố định. Các điện áp sau đây có sẵn từ cổ phiếu: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V và 5.0 V.Điện áp bổ sung có sẵn theo đơn đặt hàng đặc biệt là: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V và 4,6 V. Một phiên bản điều chỉnh cũng có sẵn cho phép điện áp đầu ra dao động từ 1.2 V đến VIN − VDO với bộ chia phản hồi bên ngoài.

Dòng điện vào có thể được điều khiển bằng cách điều chỉnh thời gian khởi động thông qua chân khởi động mềm.

Tiếng ồn đầu ra của bộ điều chỉnh ADM7172 là 5 μV rms, độc lập với điện áp đầu ra.nhưng cũng cung cấp hiệu suất nhiệt tuyệt vời cho các ứng dụng yêu cầu lên đến 2 A của dòng điện đầu ra trong một, dấu chân thấp.
