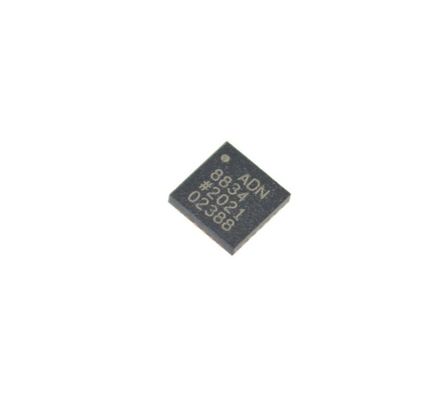

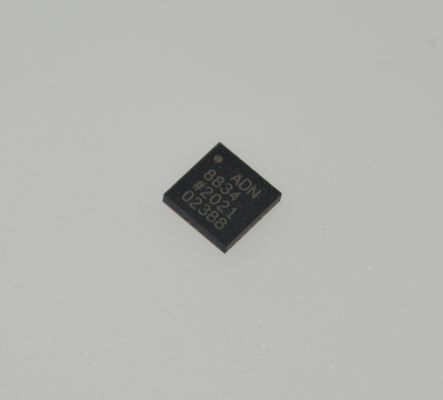

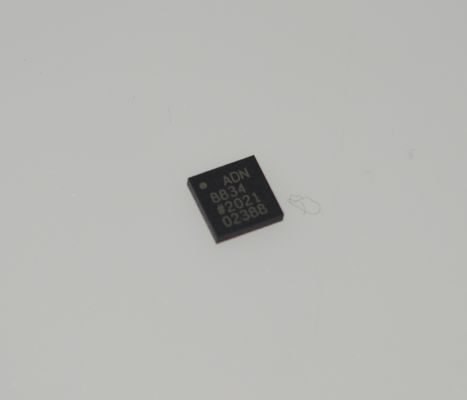

ADN8834ACPZ-R7 3A TEC Controller ±2.5°C Độ ổn định 2.7-5.5V Nguồn cung I2C Giao diện LFCSP-32 -40°C đến +85°C

ADN8834ACPZ-R7 3A TEC Controller ±2.5°C Độ ổn định 2.7-5.5V Nguồn cung I2C Giao diện LFCSP-32 -40°C đến +85°C

Các đặc điểm

¢ Công nghệ cảm ứng đơn hiệu suất cao được cấp bằng sáng chế

MOSFET RDSON thấp tích hợp cho bộ điều khiển TEC

¢ Giám sát điện áp và dòng điện TEC

Không cần kháng cự cảm biến bên ngoài

️ Các thiết lập giới hạn dòng nóng và mát TEC độc lập

TEC cao nhất được lập trình

Tần số chuyển đổi trình điều khiển PWM 2,0 MHz

️ Đồng bộ hóa bên ngoài

Hai bộ khuếch đại trực thăng đường sắt-hạ sắt tích hợp, không bị trôi dạt

Có khả năng cảm biến nhiệt NTC hoặc RTD

Điện áp tham chiếu 2,50 V với độ chính xác 1%

Chỉ số khóa nhiệt độ

Có sẵn trong WLCSP 25 quả, 2,5 mm × 2,5 mm hoặc trong LFCSP 24 chì, 4 mm × 4 mm

AEC-Q100 đủ điều kiện cho các ứng dụng ô tô

Ứng dụng

️ Kiểm soát nhiệt độ TEC

️ Các mô-đun quang học

️ Máy khuếch đại sợi quang

Hệ thống mạng quang học

Các thiết bị yêu cầu điều khiển nhiệt độ TEC

Mô tả chung

ADN88341 là một bộ điều khiển TEC nguyên khối với một bộ điều khiển TEC tích hợp. Nó có một giai đoạn điện tuyến tính, một giai đoạn điện điều chỉnh chiều rộng xung (PWM), và hai không có động lực,Bộ khuếch đại hoạt động đường sắt-hạ sắt. Bộ điều khiển tuyến tính hoạt động với trình điều khiển PWM để điều khiển các MOSFET năng lượng nội bộ trong cấu hình cầu H.Bằng cách đo điện áp phản hồi cảm biến nhiệt và sử dụng các bộ khuếch đại hoạt động tích hợp như một cân bằng phân biệt tích cực tỷ lệ (PID) để điều kiện tín hiệu, ADN8834 điều khiển dòng thông qua một TEC để ổn định nhiệt độ của một diode laser hoặc một thành phần thụ động được gắn vào mô-đun TEC đến nhiệt độ mục tiêu chương trình med.

ADN8834 hỗ trợ các bộ cảm biến nhiệt độ với hệ số nhiệt độ âm (NTC) cũng như các bộ cảm biến nhiệt độ kháng với hệ số nhiệt độ dương (PTC).Nhiệt độ mục tiêu được thiết lập dưới dạng đầu vào điện áp tương tự từ một bộ chuyển đổi kỹ thuật số-đối với analog (DAC) hoặc từ một bộ chia kháng cự bên ngoài.

Chuỗi điều khiển nhiệt độ của ADN8834 được ổn định bằng cách bù PID sử dụng các bộ khuếch đại chopper zero drift.50 V reference voltage provides a 1% accurate output that is used to bias a thermistor temperature sensing bridge as well as a voltage divider network to program the maximum TEC current and voltage limits for both the heating and cooling modesVới các bộ khuếch đại chopper zero drift, sự ổn định nhiệt độ lâu dài cực kỳ tốt được duy trì thông qua một vòng kiểm soát nhiệt độ tương tự.
