chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Ổn định tần số: | ±50 trang/phút | Dung sai tần số: | ±30 trang/phút |
|---|---|---|---|
| Nhiệt độ hoạt động: | -40 °C ~ 85 °C | tải điện dung: | 18pF |
| Bao bì / Vỏ: | HC-49/Hoa Kỳ | tên: | Các thành phần điện tử thụ động |
| Làm nổi bật: | MOSFET kênh N 30V AEC-Q101,MOSFET dòng liên tục 60A,DFN5x6-8L MOSFET năng lượng |
||

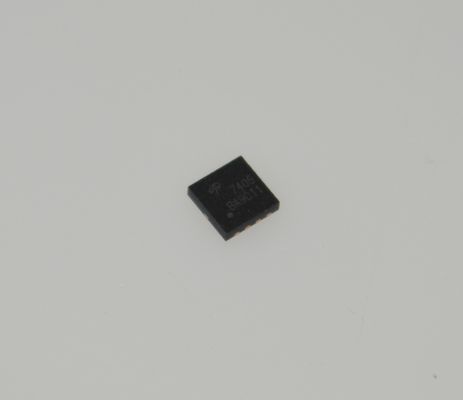

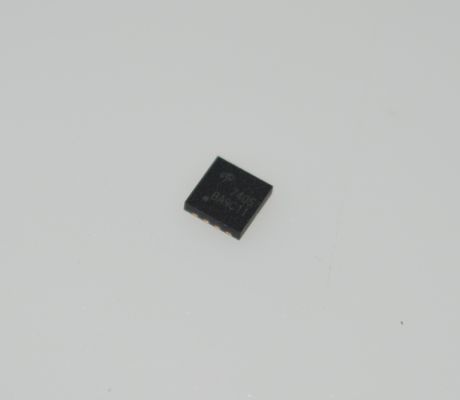

AON7405 MOSFET Kênh N 30V 9.5mandOmega; Rds(on) 60A Liên tục DFN5x6-8L -55anddeg;C đến +175anddeg;C Đạt Chuẩn AEC-Q101
andnbsp;
TÍNH NĂNG
Chuyển mạch điện hiệu suất cao
andnbsp;andnbsp;Điện áp Drain-Source 30V: Lý tưởng cho hệ thống 12V/24V (ví dụ: nguồn ô tô/công nghiệp)
andnbsp; Dòng điện liên tục 60A (xung 100A): Điều khiển tải công suất cao (động cơ, mảng LED, v.v.)
Tổn thất dẫn điện cực thấp
andnbsp;andnbsp;Rds(on)= 9.5m2 (Vgs=10V): Giảm đáng kể sự tiêu tán điện năng
andnbsp; Điều khiển mức logic (Vgs(th)=1.8V): Tương thích trực tiếp với MCU 3.3V/5V
Tối ưu hóa chuyển mạch tần số cao
andnbsp; Điện tích cổng thấp (Qg=42nC): Hỗ trợ điều khiển PWM tần số cao (lên đến 1MHz)
andnbsp; Chuyển mạch nhanh: Thời gian tăng/giảm < 25ns
Độ tin cậy and Bảo vệ
andnbsp; Đã kiểm tra 100% Avalanche: Đảm bảo ổn định dưới quá độ điện áp
andnbsp; Đã chứng nhận AEC-Q101: Đáp ứng các tiêu chuẩn độ tin cậy của ô tô
andnbsp;
ỨNG DỤNG
1. Quản lý điện năng
Bộ chuyển đổi DC-DC: Thường được sử dụng trong chỉnh lưu đồng bộ (Buck, Boost, v.v.) để cải thiện hiệu suất điện năng, đặc biệt là trong máy tính xách tay, máy chủ và nguồn cung cấp thiết bị truyền thông
Nguồn cung cấp điện Point-of-Load (POL): Cung cấp điện năng hiệu quả cho các thành phần cốt lõi như CPU, GPU và FPGA.
Nguồn cung cấp điện chuyển mạch (SMPs): Bộ điều hợp, mạch trình điều khiển LED, v.v.
2. Truyền động động cơ
Điều khiển động cơ DC: Được sử dụng trong mạch truyền động cầu H cho dụng cụ điện, máy bay không người lái và robot
Truyền động bước/Servo: Điều khiển động cơ chính xác trong thiết bị tự động hóa công nghiệp.
3. Điện tử ô tô
Hệ thống 12V/24V: Các ứng dụng như chiếu sáng ô tô, sưởi ấm ghế và điều khiển quạt (xác minh xem AON7405 có tuân thủ AEC-Q101 hay không).
Hệ thống quản lý pin (BMS): Mạch điều khiển và bảo vệ sạc/xả.
4. Điện tử tiêu dùng
Mạch sạc nhanh: Chuyển mạch điện trong bộ sạc USB PD và sạc không dây.
Công tắc tải dòng điện cao: Phân phối điện năng trong TV, máy chơi game, v.v.
5. Công nghiệp and Truyền thông
Bộ biến tần/Truyền động tần số thay đổi: Bộ biến tần vi mô năng lượng mặt trời và VFD công nghiệp nhỏ.
Nguồn cung cấp điện viễn thông: Mô-đun điện hiệu suất cao cho trạm gốc và bộ định tuyến.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
andnbsp;
|
|
|
Dòng sản phẩm
|
-
|
andnbsp;
|
|
Đóng gói
|
Băng and Cuộn (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Ngừng sản xuất
|
andnbsp;
|
|
Loại FET
|
andnbsp;
|
|
|
Công nghệ
|
andnbsp;
|
|
|
Điện áp Drain đến Source (Vdss)
|
30 V
|
andnbsp;
|
|
Dòng điện - Drain liên tục (Id) @ 25anddeg;C
|
andnbsp;
|
|
|
Điện áp điều khiển (Max Rds On, Min Rds On)
|
4.5V, 10V
|
andnbsp;
|
|
Rds On (Max) @ Id, Vgs
|
6.2mOhm @ 20A, 10V
|
andnbsp;
|
|
Vgs(th) (Max) @ Id
|
2.8V @ 250andmicro;A
|
andnbsp;
|
|
Điện tích cổng (Qg) (Max) @ Vgs
|
51 nC @ 10 V
|
andnbsp;
|
|
Vgs (Max)
|
andplusmn;25V
|
andnbsp;
|
|
Điện dung đầu vào (Ciss) (Max) @ Vds
|
2940 pF @ 15 V
|
andnbsp;
|
|
Tính năng FET
|
-
|
andnbsp;
|
|
Tiêu tán điện năng (Max)
|
6.25W (Ta), 83W (Tc)
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-55anddeg;C ~ 150anddeg;C (TJ)
|
andnbsp;
|
|
Cấp
|
-
|
andnbsp;
|
|
Trình độ chuyên môn
|
-
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
8-DFN-EP (3.3x3.3)
|
andnbsp;
|
|
Gói / Vỏ
|
andnbsp;
|
|
|
Số sản phẩm cơ bản
|
