chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Ổn định tần số: | ±50 trang/phút | Dung sai tần số: | ±30 trang/phút |
|---|---|---|---|
| Nhiệt độ hoạt động: | -40 °C ~ 85 °C | tải điện dung: | 18pF |
| Bao bì / Vỏ: | HC-49/Hoa Kỳ | tên: | Các thành phần điện tử thụ động |
| Làm nổi bật: | Chuyển đổi HMC849ALP4CE SPDT,HMC849ALP4CE,Chuyển đổi SPDT tốc độ cao 24 Gbps |
||

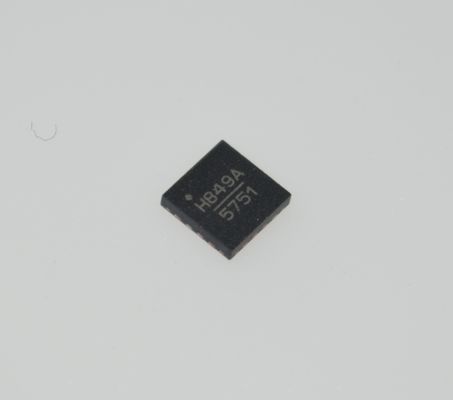

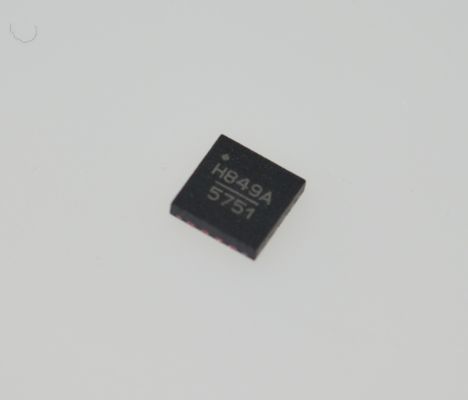

HMC849ALP4CE Công tắc SPDT tốc độ cao 24 Gbps với tổn thất chèn thấp Hoạt động 3.3V/5V Băng thông rộng Cách ly cao Chuyển mạch nhanh vàamp; Bảo vệ ESD
andnbsp;
andnbsp;Tính năng
Cách ly cao: lên đến 60 dB
Điều khiển dương đơn: 0/+3V đến +5V
IP3 đầu vào cao: +52 dBm
Thiết kế không phản xạ
Trạng thái “Tắt tất cả”
Gói QFN 16 chân 4x4 mm: 16 mmandsup2;
andnbsp;
Ứng dụng tiêu biểu
HMC849ALP4CE lý tưởng cho:
andbull; Cơ sở hạ tầng Di động/4G
andbull; WiMAX, WiBro vàamp; Không dây cố định
andbull; Viễn thông ô tô
andbull; Radio di động
andbull; Thiết bị kiểm tra
andnbsp;
Mô tả chung
HMC849ALP4CE là công tắc SPDT GaAs pHEMT không phản xạ cách ly cao DC đến 6 GHz trong một gói gắn bề mặt không chì giá rẻ. Công tắc này lý tưởng cho các ứng dụng cơ sở hạ tầng di động/WiMAX/4G, mang lại khả năng cách ly lên đến 60 dB, tổn thất chèn thấp 0,8 dB và IP3 đầu vào +52 dBm. Khả năng xử lý công suất là tuyệt vời thông qua dải WiMAX 5 - 6 GHz với công tắc cung cấp điểm nén P1dB là +31 dBm. Mạch trên chip cho phép điều khiển điện áp dương đơn 0/+3V hoặc 0/+5V ở dòng DC rất thấp. Đầu vào bật (EN) được đặt thành logic cao sẽ đặt công tắc ở trạng thái “tắt tất cả”.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Analog Devices Inc.
|
andnbsp;
|
|
Dòng
|
-
|
andnbsp;
|
|
Đóng gói
|
Dải
|
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Loại RF
|
Mục đích chung
|
andnbsp;
|
|
Cấu trúc liên kết
|
-
|
andnbsp;
|
|
Mạch
|
SPDT
|
andnbsp;
|
|
Dải tần số
|
0Hz ~ 6GHz
|
andnbsp;
|
|
Cách ly
|
56dB
|
andnbsp;
|
|
Tổn thất chèn
|
1dB
|
andnbsp;
|
|
Tần số kiểm tra
|
4GHz
|
andnbsp;
|
|
P1dB
|
33dBm
|
andnbsp;
|
|
IIP3
|
52dBm
|
andnbsp;
|
|
Tính năng
|
-
|
andnbsp;
|
|
Trở kháng
|
50Ohm
|
andnbsp;
|
|
Điện áp - Cấp
|
3V ~ 5V
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
Loại gắn
|
Gắn bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|

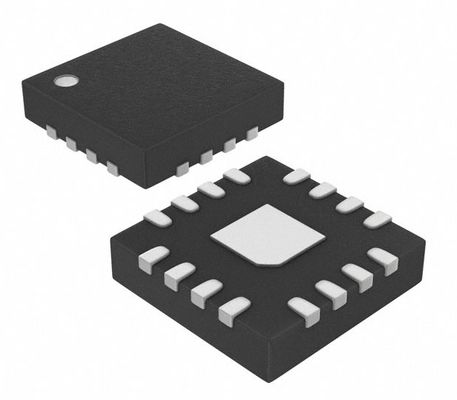

16-VQFN Pad hở
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
16-QFN (4x4)
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
andnbsp;
andnbsp;
andnbsp;
andnbsp;
