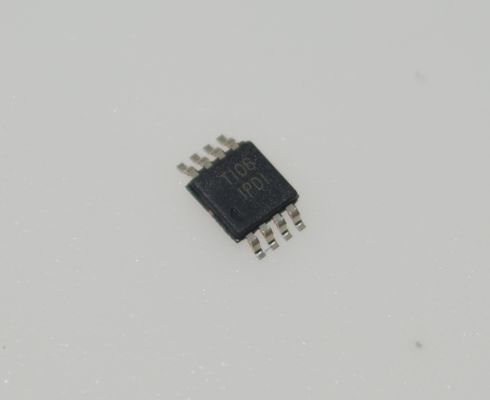

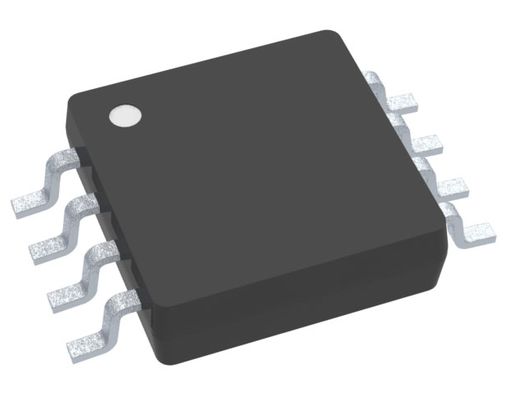

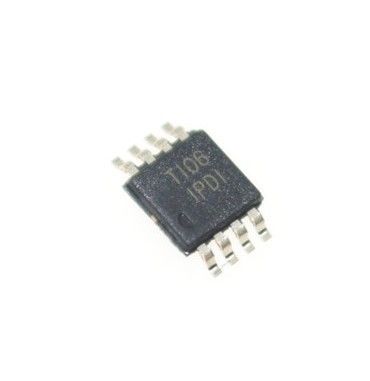

Bộ khuếch đại đo lường chính xác INA826AIDGKR với đầu ra Rail-to-Rail tiếng ồn thấp, Dải cung cấp rộng, Công suất thấp, CMRR cao and Gói MSOP-8 nhỏ

INA826AIDGKR Bộ khuếch đại thiết bị chính xác với tiếng ồn thấp Rail-to-Rail Output Range cung cấp rộng Low Power High CMRR and Small MSOP-8 Package

Đặc điểm

• Phạm vi đầu vào chế độ chung: Bao gồm V

• Phản ứng từ chối chế độ thông thường: 104dB, min (G = 10) 100dB, min ở 5 kHz (G = 10)

• Sự từ chối nguồn điện: 100 dB, phút (G = 1)

• Điện áp Loofset: 150 μV, tối đa

• Giảm độ trôi dạt: 1 ppm/°C (G = 1), 35 ppm/°C (G > 1)

• Tiếng ồn: 18 nV/√Hz, G ≥ 100

• băng thông: 1 MHz (G = 1), 60 kHz (G = 100)

• Các đầu vào được bảo vệ đến ± 40 V

• Khả năng phát ra từ đường sắt sang đường sắt

Điện cấp: 200 μA

• Phạm vi cung cấp: ✓ Điện đơn: 3V đến 36V ✓ Điện kép: ± 1,5V đến ± 18V

• Phạm vi nhiệt độ được chỉ định: 40 °C đến + 125 °C

• Các gói: 8-pin VSSOP, SOIC và WSON

Ứng dụng

• Mô-đun đầu vào tương tự

• Máy truyền dòng chảy

• Kiểm tra pin

• Xét nghiệm LCD

• Điện tâm biểu đồ (ECG)

• Thiết bị phẫu thuật

• Phân tích quy trình (pH, khí, nồng độ, lực và độ ẩm)

• Máy ngắt mạch (ACB, MCCB, VCB)

Mô tả

INA826 là một bộ khuếch đại thiết bị hiệu quả về chi phí cung cấp mức tiêu thụ điện cực kỳ thấp và hoạt động trên một phạm vi cung cấp đơn hoặc hai nguồn cung cấp rất rộng.Một kháng cự bên ngoài duy nhất thiết lập bất kỳ lợi nhuận từ 1 đến 1000Thiết bị cung cấp độ ổn định tuyệt vời trên nhiệt độ, ngay cả ở G > 1, do sự trôi dạt tăng thấp chỉ 35 ppm / ° C (tối đa).

INA826 được tối ưu hóa để cung cấp tỷ lệ từ chối chế độ chung tuyệt vời trên 100 dB (G = 10) trên tần số lên đến 5 kHz.tỷ lệ từ chối chế độ thông thường vượt quá 84 dB trên toàn bộ phạm vi chế độ thông thường đầu vào, từ nguồn cung cấp âm tất cả các cách lên đến 1 V của nguồn cung cấp tích cực. Sử dụng một đường ray-to-rail đầu ra, INA826 là một lựa chọn tuyệt vời cho hoạt động điện áp thấp từ một nguồn cung cấp 3-V,cũng như nguồn cung cấp kép lên đến ± 18 V.

Các mạch bổ sung bảo vệ các đầu vào chống lại điện áp quá cao lên đến ± 40 V ngoài nguồn điện bằng cách hạn chế dòng điện đầu vào dưới 8 mA.

INA826 có sẵn trong 8-pin SOIC, VSSOP, và nhỏ 3 mm × 3 mm WSON gói bề mặt gắn.

Thông tin

Hình vẽ

Ưu điểm của chúng ta:

• Các sản phẩm chất lượng cao --- các dịch vụ của chúng tôi là 100% mới và ban đầu, ROHS
• Giá cạnh tranh --- kênh mua tốt với giá tốt.
• Dịch vụ chuyên nghiệp --- kiểm tra chất lượng nghiêm ngặt trước khi vận chuyển, và dịch vụ sau bán hàng hoàn hảo sau khi mua.
• Đồ tồn kho đầy đủ --- Với sự hỗ trợ của đội ngũ mua hàng mạnh mẽ của chúng tôi,
• Giao hàng nhanh --- chúng tôi sẽ gửi hàng trong vòng 1-3 ngày làm việc sau khi thanh toán được xác nhận.

chắc chắn đáp ứng nhu cầu của bạn cho tất cả các loại thành phần.^_^
