chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
| Số đầu ra: | 1 | ||
| Làm nổi bật: | SOIC-16 Package Digital Isolator,4 Channel Digital Isolator,ISO7240CDWR |
||

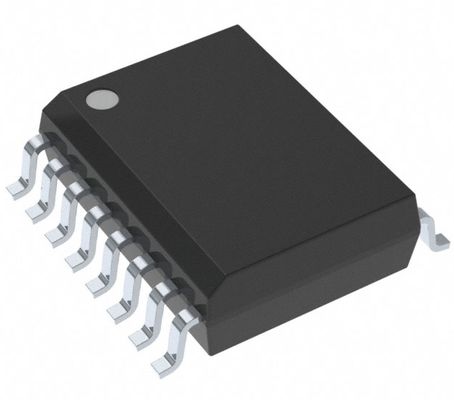

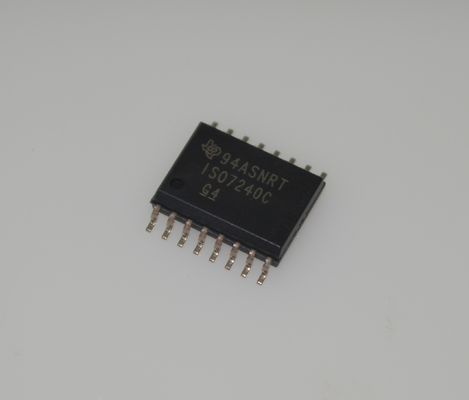

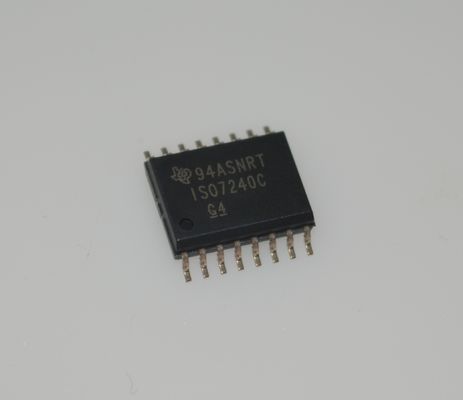

ISO7240CDWR Bộ cách ly kỹ thuật số 4 kênh với tốc độ 100Mbps CMTI cao (50kV/andmu;s) Dải cung cấp rộng (3V-5.5V) Tiêu thụ điện năng thấp Bảo vệ ESD mạnh mẽ and Gói SOIC-16
andnbsp;
Tính năng
andbull; Tùy chọn tốc độ tín hiệu 25 và 150Mbps andndash; Độ lệch đầu ra kênh-sang-kênh thấp; Tối đa 1ns andndash; Méo dạng độ rộng xung (PWD) thấp; Tối đa 2ns andndash; Hàm lượng jitter thấp; 1ns điển hình ở 150Mbps
andbull; Đầu ra mặc định có thể chọn (ISO7240CF)
andbull; > Tuổi thọ 25 năm ở điện áp làm việc định mức (xem Dự đoán tuổi thọ cách ly)
andbull; Bảo vệ ESD 4-kV
andbull; Hoạt động với nguồn 3.3V hoặc 5V
andbull; Khả năng miễn nhiễm điện từ cao (xem Khả năng miễn nhiễm từ trường của bộ cách ly kỹ thuật số ISO72x)
andbull;andndash;40anddeg;C đến +125anddeg;C Phạm vi nhiệt độ hoạt động
andbull; Chứng nhận liên quan đến an toàn:andndash; DIN EN IEC 60747-17 (VDE 0884-17)andndash; Chương trình công nhận thành phần UL 1577andndash; IEC 61010-1, chứng nhận IEC 62368-1
andnbsp;
Ứng dụng
andbull; Tự động hóa nhà máyandndash; Modbusandndash; Profibusandtrade;andndash; Bus dữ liệu DeviceNetandtrade;
andbull; Giao diện ngoại vi máy tính
andbull; Giao diện điều khiển servo
andbull; Thu thập dữ liệu
andnbsp;
Mô tả
Các thiết bị ISO7240x, ISO7241x và ISO7242x là bộ cách ly kỹ thuật số bốn kênh với nhiều cấu hình kênh và chức năng bật đầu ra. Các thiết bị này có bộ đệm đầu vào logic và đầu ra logic được phân tách bằng rào cản cách ly silicon dioxide (SiO2) của Texas Instrument. Được sử dụng kết hợp với nguồn điện cách ly, các thiết bị này giúp chặn điện áp cao, cách ly mặt đất và ngăn dòng điện nhiễu xâm nhập vào mặt đất cục bộ và gây nhiễu hoặc làm hỏng mạch nhạy cảm.
Dòng thiết bị ISO7240x có cả bốn kênh theo cùng một hướng. Dòng thiết bị ISO7241x có ba kênh theo cùng một hướng và một kênh theo hướng đối diện. Dòng thiết bị ISO7242x có hai kênh theo mỗi hướng.
Các thiết bị có hậu tố C (tùy chọn C) có ngưỡng đầu vào TTL và bộ lọc nhiễu ở đầu vào, ngăn các xung thoáng qua được truyền đến đầu ra của thiết bị. Các thiết bị có hậu tố M (tùy chọn M) có ngưỡng đầu vào CMOS VCC/2 và không có bộ lọc nhiễu đầu vào hoặc độ trễ lan truyền bổ sung.
Thiết bị ISO7240CF có chức năng vô hiệu hóa đầu vào trên chân 7 và chức năng đầu ra an toàn khi lỗi có thể chọn được với chân CTRL (chân 10). Đầu ra an toàn khi lỗi là logic cao khi logic cao được đặt trên chân CTRL hoặc chân không được kết nối. Nếu tín hiệu logic thấp được áp dụng cho chân CTRL, đầu ra an toàn khi lỗi sẽ trở thành trạng thái đầu ra logic thấp. Chức năng vô hiệu hóa đầu vào của thiết bị ISO7240CF ngăn dữ liệu được truyền qua rào cản cách ly đến đầu ra. Khi đầu vào bị vô hiệu hóa hoặc VCC1 bị tắt nguồn, đầu ra được đặt bởi chân CTRL.
Các thiết bị này có thể được cấp nguồn từ nguồn 3.3V hoặc 5V ở cả hai bên, trong bất kỳ sự kết hợp nào. Các chân đầu vào tín hiệu chịu được 5V bất kể mức cung cấp điện áp được sử dụng.
Các thiết bị này được đặc trưng để hoạt động trong phạm vi nhiệt độ môi trường xung quanh từ andndash;40anddeg;C đến +125anddeg;C.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
Loạt
|
-
|
andnbsp;
|
|
Đóng gói
|
Băng and Cuộn (TR)
Băng cắt (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Công nghệ
|
Ghép nối điện dung
|
andnbsp;
|
|
Loại
|
Mục đích chung
|
andnbsp;
|
|
Nguồn cách ly
|
Không
|
andnbsp;
|
|
Số kênh
|
4
|
andnbsp;
|
|
Đầu vào - Bên 1/Bên 2
|
4/0
|
andnbsp;
|
|
Loại kênh
|
Một chiều
|
andnbsp;
|
|
Điện áp - Cách ly
|
2500Vrms
|
andnbsp;
|
|
Khả năng miễn nhiễm thoáng qua chế độ chung (Tối thiểu)
|
25kV/andmicro;s
|
andnbsp;
|
|
Tốc độ dữ liệu
|
andnbsp;
|
|
|
Độ trễ lan truyền tpLH / tpHL (Tối đa)
|
42ns, 42ns
|
andnbsp;
|
|
Méo dạng độ rộng xung (Tối đa)
|
2.5ns
|
andnbsp;
|
|
Thời gian tăng / giảm (Điển hình)
|
2ns, 2ns
|
andnbsp;
|
|
Điện áp - Nguồn
|
3.15V ~ 5.5V
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
andnbsp;
|
|
|
Gói thiết bị nhà cung cấp
|
16-SOIC
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
