chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
| Số đầu ra: | 1 | ||
| Làm nổi bật: | LT3042EDD LDO,LDO PSRR 76dB,LDO Siêu ồn thấp |
||

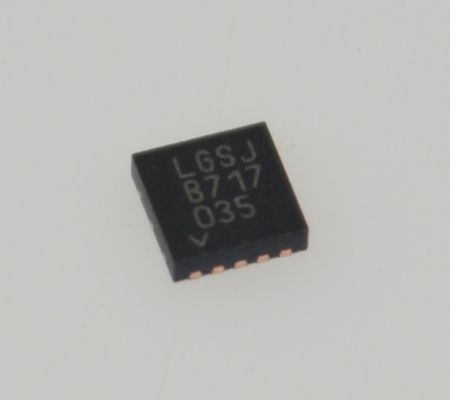

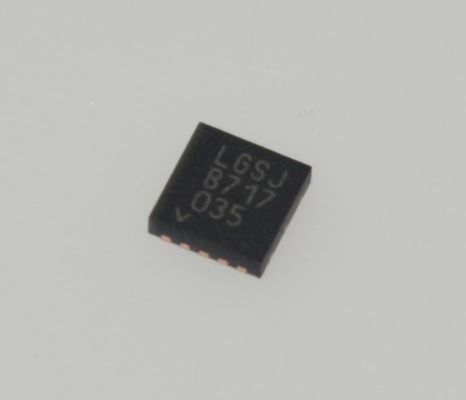

LT3042EDD LDO Siêu Ồn Thấp 0.8andmu;V RMS Ồn 76dB PSRR @1MHz Đầu vào 1.8-20V 3mmandtimes;3mm DFN-8 -40anddeg;C đến +125anddeg;C
andnbsp;
TÍNH NĂNG
andnbsp;Độ ồn RMS siêu thấp: 0.8andmicro;VRMS (10Hz đến 100kHz)
andnbsp;Độ ồn điểm siêu thấp: 2nV/andradic;Hz tại 10kHz
andnbsp;PSRR siêu cao: 79dB tại 1MHz
andnbsp;Dòng điện đầu ra: 200mA
andnbsp;Dải điện áp đầu vào rộng: 1.8V đến 20V
andnbsp;Tụ điện đơn cải thiện độ ồn và PSRR
andnbsp;Dòng chân SET 100andmicro;A: andplusmn;1% Độ chính xác ban đầu
andnbsp;Điện áp đầu ra chương trình điện trở đơn
andnbsp;Băng thông cao: 1MHz
andnbsp;Giới hạn dòng điện lập trình
andnbsp;Điện áp sụt áp thấp: 350mV
andnbsp;Dải điện áp đầu ra: 0V đến 15V
andnbsp;Tốt về điện năng có thể lập trình
andnbsp;Khả năng khởi động nhanh
andnbsp;Kích hoạt/UVLO chính xác
andnbsp;Có thể song song để giảm tiếng ồn và dòng điện cao hơn
andnbsp;Giới hạn dòng điện bên trong với gấp lại
andnbsp;Tụ điện đầu ra tối thiểu: 4.7andmicro;F Gốm
andnbsp;Bảo vệ pin ngược và bảo vệ dòng điện ngược
trong các gói MSOP 10 chân và DFN 3mm andtimes; 3mm
andnbsp;
CÁC ỨNG DỤNG
andnbsp;Nguồn cung cấp RF: PLL, VCO, Máy trộn, LNA
andnbsp;Thiết bị đo lường tiếng ồn rất thấp
andnbsp;Bộ chuyển đổi dữ liệu tốc độ cao/độ chính xác cao
andnbsp;Ứng dụng y tế: Chụp ảnh, Chẩn đoán
andnbsp;Nguồn cung cấp điện chính xác
andnbsp;Bộ điều chỉnh sau cho nguồn cung cấp chuyển mạch
andnbsp;
MÔ TẢ
LTandreg;3042 là bộ điều chỉnh tuyến tính sụt áp thấp hiệu suất cao có kiến trúc PSRR siêu thấp và siêu cao của LTC để cấp nguồn cho các ứng dụng RF nhạy cảm với tiếng ồn. Được thiết kế như một tham chiếu dòng điện chính xác, sau đó là một bộ đệm điện áp hiệu suất cao, LT3042 có thể dễ dàng song song để giảm thêm tiếng ồn, tăng dòng điện đầu ra và tản nhiệt trên PCB.
Thiết bị cung cấp 200mA ở điện áp sụt áp điển hình là 350mV. Dòng điện tĩnh hoạt động danh nghĩa là 2mA và giảm xuống<<1andmicro;A khi tắt máy. Dải điện áp đầu ra rộng của LT3042 (0V đến 15V) trong khi vẫn duy trì hoạt động khuếch đại đơn vị cung cấp độ ồn đầu ra, PSRR, băng thông và điều chỉnh tải gần như không đổi, độc lập với điện áp đầu ra được lập trình. Ngoài ra, bộ điều chỉnh có giới hạn dòng điện có thể lập trình, khả năng khởi động nhanh và điện năng tốt có thể lập trình để cho biết điều chỉnh điện áp đầu ra.
LT3042 ổn định với tụ điện đầu ra gốm tối thiểu 4.7andmicro;F. Bảo vệ tích hợp bao gồm bảo vệ pin ngược, bảo vệ dòng điện ngược, giới hạn dòng điện bên trong với gấp lại và giới hạn nhiệt với trễ. LT3042 có sẵn trong các gói MSOP 10 chân và DFN 3mm andtimes; 3mm được tăng cường về nhiệt.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
Loạt
|
-
|
andnbsp;
|
|
Bao bì
|
Ống
|
andnbsp;
|
|
Trạng thái bộ phận
|
Hoạt động
|
andnbsp;
|
|
Cấu hình đầu ra
|
andnbsp;
|
|
|
Loại đầu ra
|
andnbsp;
|
|
|
Số lượng bộ điều chỉnh
|
1
|
andnbsp;
|
|
Điện áp - Đầu vào (Tối đa)
|
20V
|
andnbsp;
|
|
Điện áp - Đầu ra (Tối thiểu/Cố định)
|
0V
|
andnbsp;
|
|
Điện áp - Đầu ra (Tối đa)
|
andnbsp;
|
|
|
Sụt áp (Tối đa)
|
0.35V @ 200mA (Điển hình)
|
andnbsp;
|
|
Dòng điện - Đầu ra
|
andnbsp;
|
|
|
PSRR
|
117dB ~ 56dB (120Hz ~ 10MHz)
|
andnbsp;
|
|
Tính năng điều khiển
|
Giới hạn dòng điện, Kích hoạt, Tốt về điện năng
|
andnbsp;
|
|
Tính năng bảo vệ
|
Quá nhiệt, Phân cực ngược
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
10-WFDFN Pad lộ ra
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
10-DFN (3x3)
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
