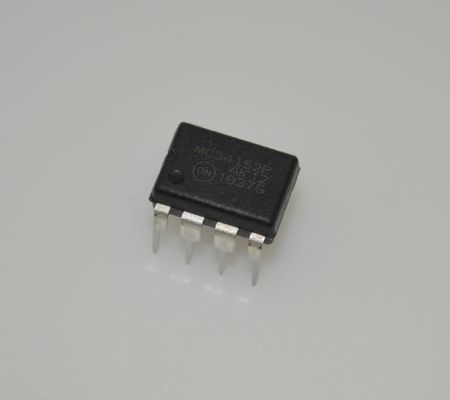

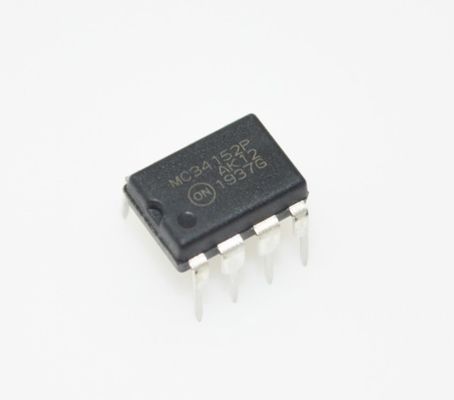

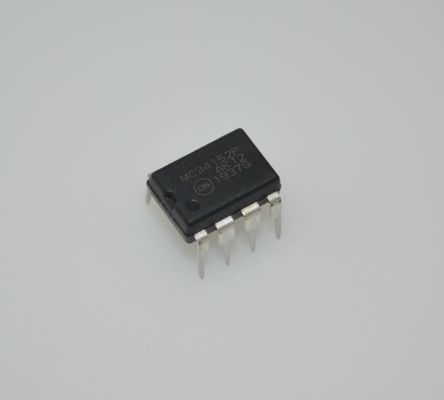

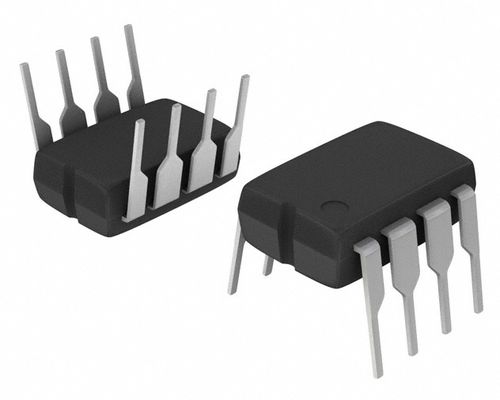

MC34152PG Máy điều khiển MOSFET kép 1.5A Điện cực 12V-18V Cung cấp 50ns Tăng / giảm DIP-8 -40 °C đến +85 °C

MC34152PG Trình điều khiển MOSFET kép Dòng đỉnh 1.5A Nguồn 12V-18V Thời gian lên/xuống 50ns DIP-8 -40°C đến +85°C

andnbsp;

Tính năng

andbull; Hai kênh độc lập với đầu ra Totem Pole 1.5 A

andbull; Thời gian lên và xuống của đầu ra là 15 ns với tải 1000 pF

andbull; Đầu vào tương thích CMOS/LSTTL với trễ

andbull; Khóa điện áp thấp với trễ

andbull; Dòng chờ thấp

andbull; Hoạt động tần số cao hiệu quả

andbull; Hiệu suất hệ thống nâng cao với IC điều khiển bộ điều chỉnh chuyển mạch chung

andbull; Tiền tố NCV cho ô tô và các ứng dụng khác yêu cầu kiểm soát trang web và thay đổi

andbull; Đây là các thiết bị không chứa Pb và không chứa Halide

andnbsp;

MÔ TẢ

MC34152/MC33152 là trình điều khiển tốc độ cao kép không đảo, được thiết kế đặc biệt cho các ứng dụng yêu cầu tín hiệu kỹ thuật số dòng điện thấp để điều khiển tải điện dung lớn với tốc độ quay cao. Các thiết bị này có dòng điện đầu vào thấp, giúp chúng tương thích với logic CMOS/LSTTL, trễ đầu vào để chuyển đổi đầu ra nhanh chóng, độc lập với thời gian chuyển đổi đầu vào và hai đầu ra totem pole dòng điện cao, lý tưởng để điều khiển MOSFET công suất. Ngoài ra còn có khóa điện áp thấp với trễ để ngăn hệ thống hoạt động thất thường ở điện áp nguồn thấp.

Các ứng dụng điển hình bao gồm nguồn cung cấp điện chuyển mạch, bộ chuyển đổi dcandminus;toandminus;dc, bộ nhân/đảo điện áp bơm điện dung và bộ điều khiển động cơ.

Thiết bị này có sẵn trong các gói gắn bề mặt và đường dây kép.

andnbsp;

Giai đoạn đầu vào

Đầu vào Logic có độ trễ 170 mV với ngưỡng đầu vào ở giữa là 1.67 V. Các ngưỡng đầu vào không nhạy cảm với VCC, làm cho thiết bị này tương thích trực tiếp với các họ logic CMOS và LSTTL trong toàn bộ dải điện áp hoạt động của nó. Trễ đầu vào cung cấp khả năng chuyển đổi đầu ra nhanh chóng, độc lập với thời gian chuyển đổi tín hiệu đầu vào, ngăn chặn dao động đầu ra khi các ngưỡng đầu vào bị vượt qua. Các đầu vào được thiết kế để chấp nhận biên độ tín hiệu từ đất đến VCC. Điều này cho phép đầu ra của một kênh điều khiển trực tiếp đầu vào của kênh thứ hai để vận hành masterandminus;slave. Mỗi đầu vào có điện trở kéo xuống 30 k để đầu vào mở không được kết nối sẽ khiến Đầu ra truyền động liên quan ở trạng thái thấp đã biết.

Giai đoạn đầu ra

Mỗi Đầu ra truyền động totem pole có khả năng cấp và hút tới 1.5 A với điện trở 'bật' điển hình là 2.4 ở 1.0 A. Điện trở 'bật' thấp cho phép đạt được dòng điện đầu ra cao hơn ở VCC thấp hơn so với các trình điều khiển CMOS tương đương. Mỗi đầu ra có điện trở kéo xuống 100 k để giữ cho cổng MOSFET ở mức thấp khi VCC nhỏ hơn 1.4 V. Không có bảo vệ quá dòng hoặc nhiệt nào được thiết kế vào thiết bị, vì vậy phải tránh đoản mạch đầu ra với VCC hoặc nối đất.

Độ tự cảm ký sinh nối tiếp với tải sẽ khiến đầu ra trình điều khiển rung trên VCC trong quá trình chuyển đổi bật và dưới đất trong quá trình chuyển đổi tắt. Với trình điều khiển CMOS, chế độ hoạt động này có thể gây ra tình trạng chốt đầu ra phá hủy. MC34152 không bị khóa đầu ra. Đầu ra truyền động chứa một điốt bên trong đến VCC để kẹp quá độ điện áp dương. Khi hoạt động với VCC ở 18 V, phải tuân thủ việc bỏ qua nguồn điện thích hợp để ngăn chặn tiếng chuông đầu ra vượt quá định mức thiết bị tối đa 20 V. Quá độ đầu ra âm được kẹp bởi bóng bán dẫn kéo lên NPN bên trong. Vì điện áp nguồn đầy đủ được áp dụng trên bóng bán dẫn kéo lên NPN trong quá trình quá độ đầu ra âm, nên sự tiêu tán điện năng ở tần số cao có thể trở nên quá mức. Hình 19, 20 và 21 cho thấy một phương pháp sử dụng kẹp điốt Schottky bên ngoài để giảm sự tiêu tán điện năng của trình điều khiển.
