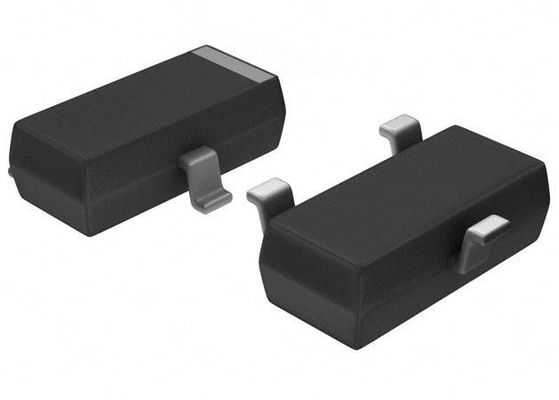

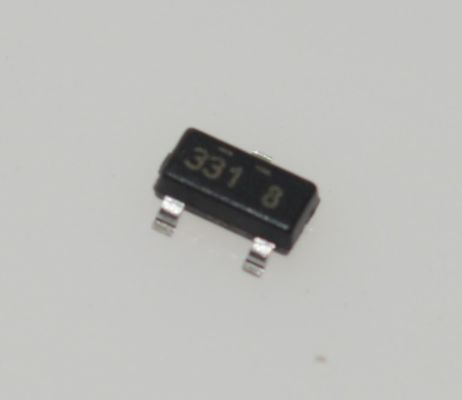

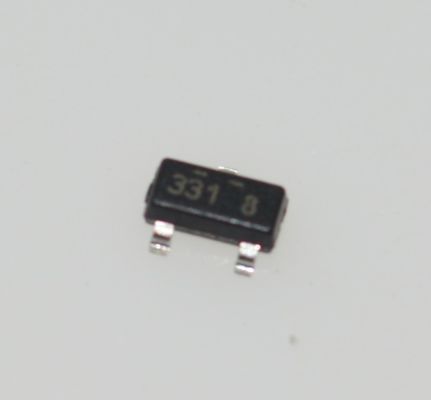

NDS331N 20V N-Channel MOSFET 1.6A liên tục 0.25Ω Rds ((on) SOT-23 1.8V Logic Level -55°C đến +150°C
Đặc điểm
1.3 A, 20 V
RDS ((on) = 0,21 @ VGS = 2,7 V
RDS ((on) = 0,16 @ VGS = 4,5 V
Biểu đồ tiêu chuẩn ngành công nghiệp SOT−23 Bộ đắp bề mặt sử dụng thiết kế SUPERSOT −3 độc quyền cho khả năng nhiệt và điện vượt trội
Thiết kế pin mật độ cao cho RDS cực thấp ((on))
Kháng bật đặc biệt và Capacity DC Current tối đa
Đây là một thiết bị không có Pb−
Mô tả chung
Những transistor hiệu ứng trường điện chế độ tăng cường mức logic N-Channel này được sản xuất bằng cách sử dụng công nghệ DMOS mật độ tế bào cao độc quyền của onsemi.Quá trình mật độ rất cao này đặc biệt được thiết kế để giảm thiểu kháng cự trạng tháiCác thiết bị này đặc biệt phù hợp cho các ứng dụng điện áp thấp trong máy tính xách tay, điện thoại di động, thẻ PCMCIA và các mạch pin khác, nơi chuyển đổi nhanh,và mất điện thấp trong dòng là cần thiết trong một gói gắn bề mặt đường viền rất nhỏ.
Ứng dụng
Điện tử di động
Chuyển tải: Quản lý năng lượng trong điện thoại thông minh, tai nghe TWS
Bảo vệ pin: Hành động như một công tắc trong đường tích điện / xả điện (hỗ trợ dòng điện liên tục 1.6A).
Chuyển đổi DC-DC năng lượng thấp
Chế độ điều chỉnh đồng bộ: Kết hợp với chip Buck / Boost (ví dụ: TPS61093) để cải thiện hiệu quả thông qua 0,250 Rds ((on).
Chuyển cấp: tương thích với hệ thống logic 1,8V/3,3V/5V để cô lập tín hiệu.
Cảm biến and xử lý tín hiệu
Bộ cảm biến Chuyển động điện: Điều khiển tiết kiệm năng lượng cho các bộ cảm biến nhiệt độ / độ ẩm, các mô-đun quang học.
Chuyển đổi tương tự: Thay thế các bộ chuyển tiếp cơ học trong đường tín hiệu điện áp thấp (< 20V).
Kiểm soát công nghiệp
PLC l/O Interfaces: Động LED hoặc các relay nhỏ (cần diode flyback).
Chuyển đổi phía dưới: Điều khiển quạt, động cơ nhỏ, vv
Thông tin
|
Nhóm
|
|
|
|
Mfr
|
|
|
|
Dòng
|
-
|
|
|
Bao bì
|
Dây băng và cuộn (TR)
Dây cắt (CT)
Digi-Reel®
|
|
|
Tình trạng phần
|
Hoạt động
|
|
|
Loại FET
|
|
|
|
Công nghệ
|
|
|
|
Điện áp thoát đến nguồn (Vdss)
|
20V
|
|
|
Dòng chảy - Dòng chảy liên tục (Id) @ 25°C
|
|
|
|
Điện áp ổ (Max Rds On, Min Rds On)
|
2.7V, 4.5V
|
|
|
Rds On (Max) @ Id, Vgs
|
160mOhm @ 1.5A, 4.5V
|
|
|
Vgs(th) (Max) @ Id
|
1V @ 250μA
|
|
|
Sạc cổng (Qg) (Max) @ Vgs
|
5 nC @ 4,5 V
|
|
|
Vgs (Max)
|
± 8V
|
|
|
Khả năng đầu vào (Ciss) (Max) @ Vds
|
162 pF @ 10 V
|
|
|
Tính năng FET
|
-
|
|
|
Phân tán năng lượng (tối đa)
|
500mW (Ta)
|
|
|
Nhiệt độ hoạt động
|
-55 °C ~ 150 °C (TJ)
|
|
|
Thể loại
|
-
|
|
|
Trình độ
|
-
|
|
|
Loại lắp đặt
|
Mặt đất
|
|
|
Bao gồm thiết bị của nhà cung cấp
|
SOT-23-3
|
|
|
Bao bì / Vỏ
|
|
|
|
Số sản phẩm cơ bản
|
Hình vẽ
