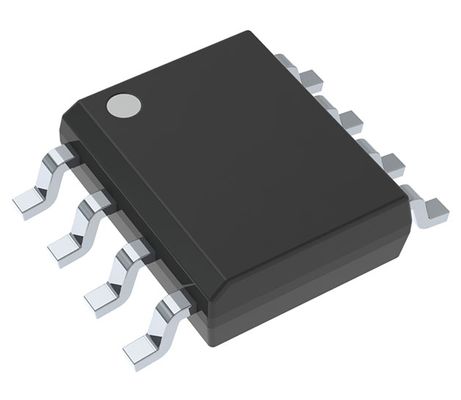

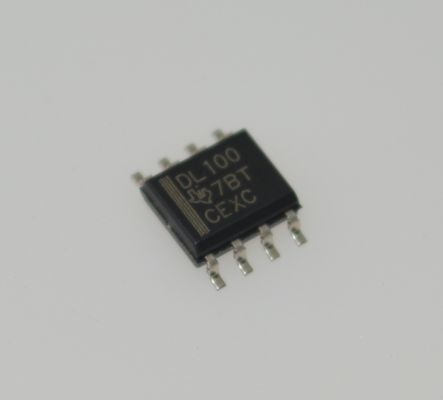

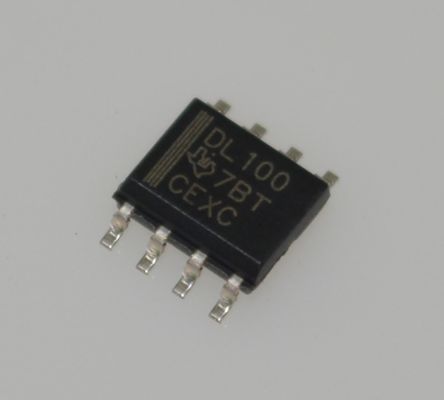

SN65LVDS100DR LVDS Buffer/Driver 400Mbps Tốc độ dữ liệu 3.3V Cung cấp 100Ω Kết thúc bên trong SOIC-8 -40°C đến +85°C

SN65LVDS100DR Bộ đệm/Trình điều khiển LVDS Tốc độ dữ liệu 400Mbps Nguồn 3.3V 100andOmega; Kết thúc bên trong SOIC-8 -40anddeg;C đến +85anddeg;C

andnbsp;

Tính năng

andbull; Được thiết kế cho tốc độ báo hiệu andge; 2 Gbps 1

andbull; Tổng Jitter< 65 ps

andbull; Thay thế công suất thấp cho MC100EP16

andbull; Độ lệch từ bộ phận đến bộ phận thấp 100-ps (Tối đa)

andbull; 25mV của độ trễ ngưỡng đầu vào của bộ thu trên dải điện áp đầu vào 0-V đến 4-V

andbull; Đầu vào tương thích điện với mức tín hiệu LVPECL, CML và LVDS

andbull; Vận hành nguồn 3.3-V

andbull; LVDT Tích hợp điện trở kết thúc 110-Ω

andbull; Được cung cấp trong SOIC và MSOP

andnbsp;

Ứng dụng

andbull; Cơ sở hạ tầng không dây

andbull; Cơ sở hạ tầng viễn thông

andbull; Máy in

andnbsp;

Mô tả

SN65LVDS100, SN65LVDT100, SN65LVDS101 và SN65LVDT101 là các bộ thu và trình điều khiển vi sai tốc độ cao được kết nối dưới dạng bộ lặp. Bộ thu chấp nhận tín hiệu vi sai điện áp thấp (LVDS), logic ghép cặp phát dương (PECL) hoặc tín hiệu đầu vào logic chế độ dòng (CML) ở tốc độ lên đến 2 Gbps và lặp lại nó dưới dạng tín hiệu đầu ra LVDS hoặc PECL. Đường dẫn tín hiệu qua thiết bị là vi sai để giảm thiểu phát xạ và giảm thiểu jitter.

Đầu ra của SN65LVDS100 và SN65LVDT100 là mức LVDS như được định nghĩa bởi TIA/EIA-644-A. Đầu ra của SN65LVDS101 và SN65LVDT101 tương thích với mức PECL 3.3-V. Cả hai đều điều khiển các đường truyền vi sai với trở kháng đặc trưng danh nghĩa 100-Ω.

SN65LVDT100 và SN65LVDT101 bao gồm điện trở kết thúc đường vi sai 110-Ω để giảm không gian bảng, ít thành phần hơn và chiều dài đoạn ngắn nhất có thể. Chúng không bao gồm tham chiếu điện áp VBB được tìm thấy trong SN65LVDS100 và SN65LVDS101. VBB cung cấp tham chiếu điện áp thường là 1.35 V dưới VCC để sử dụng trong việc nhận tín hiệu đầu vào một đầu và đặc biệt hữu ích với đầu vào PECL 3.3-V một đầu. Khi VBB không được sử dụng, nó phải được ngắt kết nối hoặc mở.

Tất cả các thiết bị đều được đặc trưng để hoạt động từ andndash;40anddeg;C đến 85anddeg;C.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
