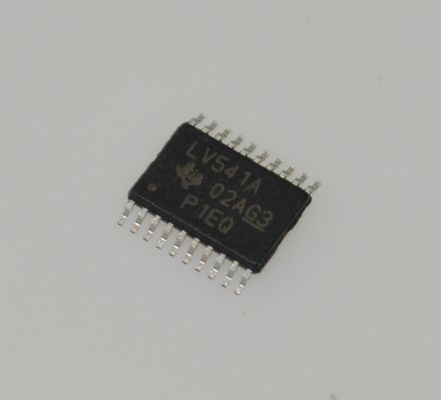

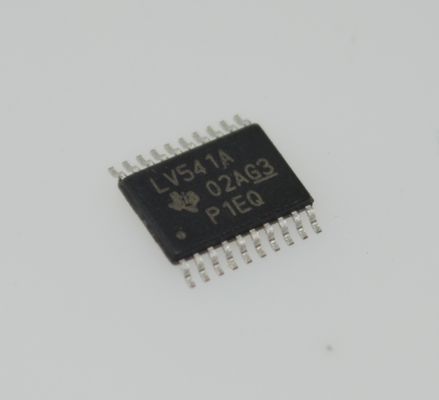

SN74LV541APWR Octal Buffer/Line Driver 3-State Outputs 5.5V Tolerance 12mA Drive TSSOP-20 -40°C đến +85°C

SN74LV541APWR Bộ đệm/Trình điều khiển đường truyền 3 trạng thái Đầu ra Chịu đựng 5.5V Dòng 12mA TSSOP-20 -40anddeg;C đến +85anddeg;C

andnbsp;

Tính năng

andbull; Hoạt động từ 2-V đến 5.5-V VCC

andbull; Max tpd là 6 ns ở 5 V

andbull; VOLP điển hình (độ dội đất đầu ra) andlt; 0.8 V ở VCC = 3.3 V, TA = 25anddeg;C

andbull; VOHV điển hình (độ sụt VOH đầu ra) andgt; 2.3 V ở VCC = 3.3 V, TA = 25anddeg;C

andbull; Hỗ trợ hoạt động điện áp chế độ hỗn hợp trên tất cả các cổng

andbull; Ioff hỗ trợ hoạt động chế độ tắt nguồn một phần

andbull; Hiệu suất chốt vượt quá 250 mA trên mỗi JESD 17

andnbsp;

Ứng dụng

andbull; Lưới điện thông minh

andbull; TV

andbull; Hộp giải mã

andbull; Âm thanh

andbull; Máy chủ

andbull; Camera giám sát

andbull; Bộ chuyển mạch mạng

andbull; Thông tin giải trí

andnbsp;

Mô tả

Thiết bị SN74LV541A là bộ đệm/trình điều khiển octal được thiết kế để hoạt động từ 2-V đến 5.5-V VCC.

andnbsp;

Đặc điểm chức năng

Đệm và điều khiển tám kênh: Là bộ đệm và trình điều khiển đường truyền tám kênh, nó có thể xử lý đồng thời tám kênh tín hiệu. Nó có thể tăng cường hiệu quả khả năng điều khiển của tín hiệu, đảm bảo rằng tín hiệu vẫn ổn định trong quá trình truyền đường dài hoặc khi được kết nối với nhiều tải. Nó được sử dụng rộng rãi trong các tình huống như điều khiển bus dữ liệu và đệm thanh ghi địa chỉ.

Đầu ra ba trạng thái: nó có chức năng đầu ra ba trạng thái. Khi đầu vào bật đầu ra (QEl hoặc QE) ở mức cao, cả tám đầu ra sẽ vào trạng thái trở kháng cao. Tính năng này cho phép chip hoạt động linh hoạt với các mạch khác, tránh xung đột tín hiệu, điều này rất quan trọng trong các ứng dụng như chia sẻ bus. Chân bật có thể được điều khiển để xác định xem chip có xuất tín hiệu ra bus hay không.

Phạm vi đầu vào điện áp rộng: đầu vào của nó có thể chấp nhận điện áp lên đến 5,5y và hỗ trợ hoạt động trong phạm vi điện áp nguồn từ 1,65V đến 3.y, Tính năng này cho phép nó dễ dàng giao tiếp với các thiết bị có mức điện áp khác nhau. nó có thể dễ dàng thích ứng với cả hệ thống logic 3.3y và 5y, cải thiện đáng kể tính linh hoạt của chip trong các hệ thống điện áp hỗn hợp và giảm nhu cầu về các mạch chuyển đổi mức bổ sung.

Hiệu suất điện

Xử lý tín hiệu tốc độ cao: Nó có thời gian trễ lan truyền ngắn và có thể phản ứng nhanh chóng với những thay đổi trong tín hiệu đầu vào theo các giá trị điển hình, đạt được truyền dữ liệu tốc độ cao. Ví dụ, trong một số hệ thống truyền thông hoặc thiết bị thu thập dữ liệu tốc độ cao yêu cầu tốc độ truyền dữ liệu cao, nó có thể đảm bảo rằng dữ liệu được xử lý và truyền đi một cách kịp thời và chính xác, không bị mất dữ liệu hoặc suy giảm hiệu suất hệ thống do độ trễ tín hiệu.

Thiết kế tiêu thụ điện năng thấp: Trong khi đảm bảo hiệu suất cao, nó vẫn duy trì mức tiêu thụ dòng điện nguồn thấp, giúp giảm mức tiêu thụ điện năng của toàn bộ hệ thống. Điều này đặc biệt quan trọng đối với các thiết bị chạy bằng pin hoặc các tình huống ứng dụng có yêu cầu tiêu thụ điện năng nghiêm ngặt (chẳng hạn như thiết bị điện tử di động, nút Internet of Things, v.v.), vì nó có thể kéo dài tuổi thọ pin của thiết bị một cách hiệu quả và cải thiện hiệu quả sử dụng năng lượng.

Khả năng dòng điện đầu ra cao: Nó có thể cung cấp đủ dòng điện đầu ra để điều khiển các tải khác nhau. Cho dù đó là tải nhẹ hay tải tương đối nặng, nó vẫn có thể xuất tín hiệu ổn định, đảm bảo hoạt động bình thường của các thiết bị được kết nối và tăng cường khả năng ứng dụng của chip trong các điều kiện tải khác nhau.

Đặc điểm vật lý

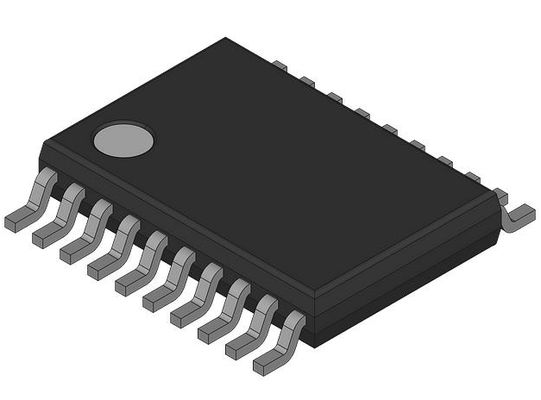

Gói gắn trên bề mặt: Nó áp dụng dạng gói gắn trên bề mặt TSSOp - 20 (Gói đường viền nhỏ mỏng - 20 chân). Gói này có ưu điểm là kích thước nhỏ và chiếm ít không gian, rất phù hợp với các yêu cầu thiết kế của các bảng mạch mật độ cao hiện đại và có thể nhận ra sự tích hợp chức năng hơn trong không gian PCB hạn chế.

Bố cục chân được tối ưu hóa: Các chân đầu vào và đầu ra của nó được phân bố ở các mặt đối diện của gói. Phương pháp bố trí này mang lại sự tiện lợi lớn cho việc thiết kế và bố trí các bảng mạch in (PcBs). Khi các kỹ sư thực hiện đi dây PCB, họ có thể dễ dàng hơn trong việc lên kế hoạch các tuyến tín hiệu, giảm độ phức tạp của việc đi dây và nhiễu tín hiệu, đồng thời cải thiện độ tin cậy và độ ổn định của thiết kế mạch.

Phạm vi nhiệt độ hoạt động: Nó có thể hoạt động bình thường trong phạm vi nhiệt độ rộng từ -40and#39;C đến 125and#39;C, cho phép nó thích ứng với nhiều môi trường làm việc khắc nghiệt khác nhau. Cho dù trong môi trường công nghiệp nhiệt độ cao hay các tình huống ứng dụng ngoài trời nhiệt độ thấp. nó có thể hoạt động đáng tin cậy, đảm bảo hoạt động liên tục và ổn định của thiết bị.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
