chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
| Số đầu ra: | 1 | ||
| Làm nổi bật: | Bộ điều khiển USB 2.0 Hub 4 cổng,Bộ điều khiển USB 2.0 Hub 3.3V,TUSB2046BIRHBR |
||

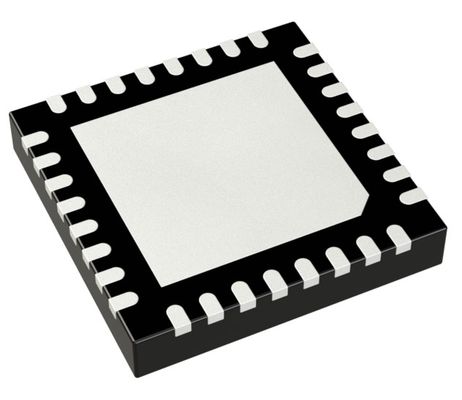

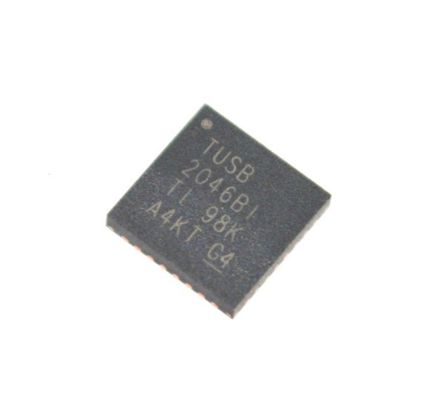

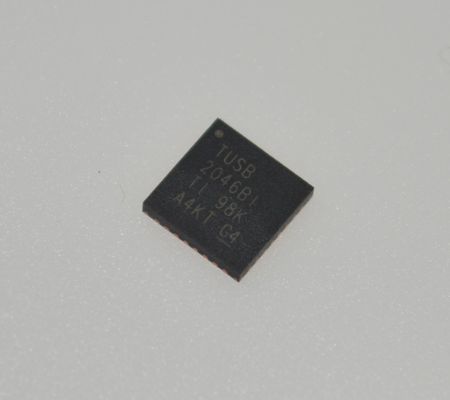

TUSB2046BIRHBR Bộ điều khiển USB 2.0 Hub 4 cổng với hỗ trợ 12Mbps/1.5Mbps, bộ thu phát tích hợp, hoạt động 3.3V, chế độ tiết kiệm điện năng EMI thấp và phạm vi nhiệt độ công nghiệp (-40anddeg;C đến 85anddeg;C)
andnbsp;
andnbsp;Tính năng
andbull; Hoàn toàn tuân thủ Đặc tả USB như một Hub tốc độ đầy đủ: TID #30220231
andbull; Gói LQFP 32 chân (1) với khoảng cách chân 0.8 mm hoặc Gói QFN với khoảng cách chân 0.5 mm
andbull; Logic ASIC công suất thấp 3.3-V
andbull; Bộ thu phát USB tích hợp
andbull; Triển khai State Machine không yêu cầu lập trình Firmware
andbull; Một cổng Upstream và bốn cổng Downstream
andbull; Tất cả các cổng Downstream đều hỗ trợ hoạt động tốc độ đầy đủ và tốc độ thấp
andbull; Hai chế độ nguồn điệnandndash; Chế độ tự cấp nguồnandndash; Chế độ cấp nguồn qua bus
andbull; Chuyển đổi nguồn và báo cáo quá dòng được cung cấp theo nhóm hoặc trên mỗi cổng
andbull; Hỗ trợ các hoạt động Tạm dừng và Tiếp tục
andbull; Hỗ trợ ID Nhà cung cấp và ID Sản phẩm có thể lập trình với EEPROM nối tiếp bên ngoài
andbull; Giao diện EEPROM 3 trạng thái cho phép chia sẻ EEPROM
andbull; Đầu ra Push-Pull cho PWRON loại bỏ nhu cầu về điện trở kéo lên bên ngoài
andbull; Lọc nhiễu trên OVRCUR cung cấp khả năng miễn nhiễm với các xung điện áp
andbull; Sơ đồ chân gói cho phép PCB 2 lớp
andbull; Phát xạ EMI thấp đạt được bằng đầu vào tinh thể 6 MHz
andbull; Di chuyển từ Hub TUSB2040 đã được chứng minh
andbull; Chi phí thấp hơn so với Hub TUSB2040
andbull; Hiệu suất ESD hệ thống nâng cao
andbull; Không có yêu cầu trình điều khiển đặc biệt; Hoạt động liền mạch với bất kỳ Hệ điều hành nào có hỗ trợ ngăn xếp USB
andbull; Hỗ trợ hoạt động 6 MHz thông qua đầu vào tinh thể hoặc đồng hồ đầu vào 48 MHz
andnbsp;
Ứng dụng
andbull; Hệ thống máy tính
andbull; Trạm nối
andnbsp;
Mô tả
TUSB2046x là một thiết bị hub CMOS 3.3-V cung cấp một cổng upstream và bốn cổng downstream tuân thủ thông số kỹ thuật Universal Serial Bus (USB) như một hub tốc độ đầy đủ. Vì thiết bị này được triển khai bằng một state machine kỹ thuật số thay vì một bộ vi điều khiển, nên không cần lập trình firmware. Bộ thu phát USB tuân thủ đầy đủ được tích hợp vào ASIC cho tất cả các cổng upstream và downstream. Các cổng downstream hỗ trợ các thiết bị tốc độ đầy đủ và tốc độ thấp bằng cách tự động đặt tốc độ quay theo tốc độ của thiết bị được kết nối với các cổng. Cấu hình của chân BUSPWR chọn chế độ cấp nguồn qua bus hoặc chế độ tự cấp nguồn.
Việc cấu hình đầu vào GANGED xác định các chế độ chuyển đổi nguồn và phát hiện quá dòng cho các cổng downstream. Nếu GANGED ở mức cao, tất cả các đầu ra PWRON sẽ chuyển đổi cùng nhau và nếu bất kỳ OVRCUR nào được kích hoạt, tất cả các cổng sẽ chuyển sang trạng thái tắt nguồn. Nếu GANGED ở mức thấp, các đầu ra PWRON và đầu vào OVRCUR hoạt động trên cơ sở trên mỗi cổng.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Texas Instruments
|
andnbsp;
|
|
Dòng sản phẩm
|
-
|
andnbsp;
|
|
Đóng gói
|
Băng vàamp; Reel (TR)
Băng cắt (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
DigiKey có thể lập trình
|
Chưa được xác minh
|
andnbsp;
|
|
Giao thức
|
USB
|
andnbsp;
|
|
Chức năng
|
Bộ điều khiển Hub
|
andnbsp;
|
|
Giao diện
|
USB
|
andnbsp;
|
|
Tiêu chuẩn
|
USB 2.0
|
andnbsp;
|
|
Điện áp - Cấp nguồn
|
3V ~ 3.6V
|
andnbsp;
|
|
Dòng điện - Cấp nguồn
|
40mA
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
Gói / Vỏ
|
32-VFQFN Pad lộ ra
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
32-VQFN (5x5)
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
