chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
| Số đầu ra: | 1 | ||
| Làm nổi bật: | 24A MOSFET kênh N,DPAK Package N-Channel MOSFET,IRFR024NTRPBF MOSFET kênh N |
||

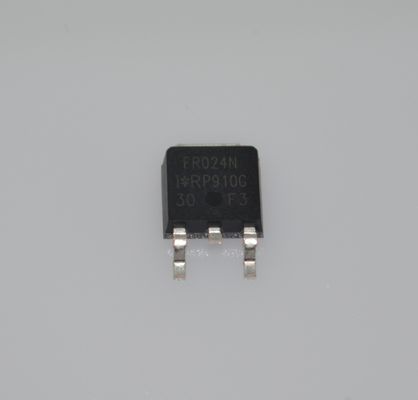

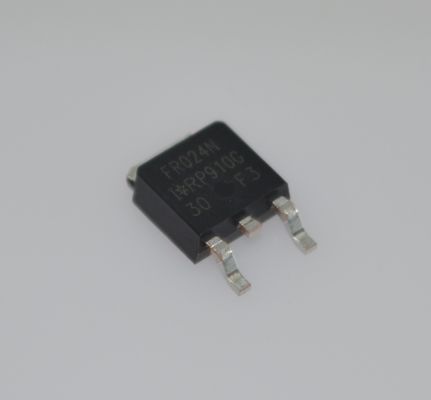

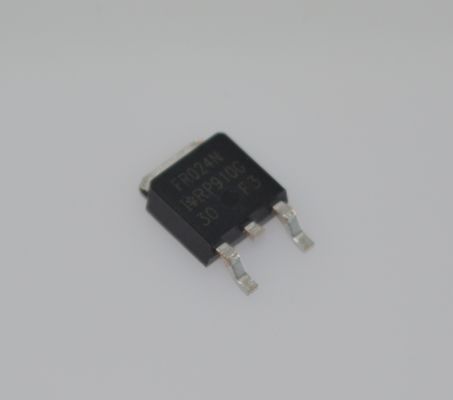

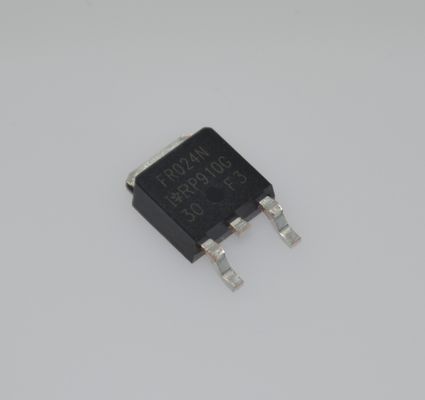

IRFR024NTRPBF MOSFET kênh N 55V 24A với RDS(on) cực thấp 0.028andOmega;, Tốc độ chuyển mạch nhanh, Đã kiểm tra 100% Avalanche, Gói DPAK nhỏ gọn, Không chứa chì and Tuân thủ RoHS
andnbsp;
Ứng dụng
Ứng dụng điều khiển động cơ chổi than
Ứng dụng điều khiển động cơ BLDC
Mạch dùng pin
Cấu trúc liên kết cầu bán phần và cầu toàn phần
Ứng dụng chỉnh lưu đồng bộ
Nguồn cung cấp năng lượng chế độ cộng hưởng
Công tắc nguồn OR-ing và dự phòng
Bộ chuyển đổi DC/DC và AC/DC
Bộ biến tần DC/AC
andnbsp;
Lợi ích
Cải thiện Cổng, Avalanche và dV/dt động
Độ bền được đặc trưng đầy đủ về điện dung và SOA Avalanche
Khả năng dV/dt và dI/dt của diode thân được tăng cường
Không chứa chì
Tuân thủ RoHS, Không chứa halogen
andnbsp;
Tính năng
Đặc tính điện
MOSFET kênh N, chế độ tăng cường
Điện áp Drain-Source (VDSS): 55V
Dòng Drain liên tục (lD):
34A (@25anddeg;C)
23A (@100anddeg;C)
Điện trở On (RDS(on)):
0.024andOmega; (điển hình, VGS=10V)
0.028andOmega; (tối đa, VGS=10V)
Điện áp ngưỡng cổng (VGs(th)): 2V ~ 4V
Điện áp Gate-Source tối đa (VGs): andplusmn;20V
Đặc tính chuyển mạch
Điện dung đầu vào (Ciss): 1100pF (điển hình)
Điện dung đầu ra (Coss): 300pF (điển hình)
Điện dung chuyển tiếp ngược (Crss): 80pF (điển hình)
Thời gian trễ bật/tắt (td(on)/td(off)): Cấp độ nanosecond, phù hợp với chuyển mạch tần số cao
Hiệu suất nhiệt
Tiêu tán công suất tối đa (PD): 48W(@25anddeg;C)
Điện trở nhiệt (Randtheta;JA): 62anddeg;C/W (không có tản nhiệt)
Phạm vi nhiệt độ hoạt động: -55anddeg;C ~ +175anddeg;C
Đặc tính gói and cơ khí
Loại gói: TO-252 (DPAK), gắn bề mặt
Thiết kế tuân thủ RoHS, không chứa chì
Độ tự cảm ký sinh thấp, được tối ưu hóa cho bố cục PCB
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
andnbsp;
|
|
|
Dòng sản phẩm
|
andnbsp;
|
|
|
Đóng gói
|
Băng and Cuộn (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Loại FET
|
andnbsp;
|
|
|
Công nghệ
|
andnbsp;
|
|
|
Điện áp Drain đến Source (Vdss)
|
55 V
|
andnbsp;
|
|
Dòng điện - Drain liên tục (Id) @ 25anddeg;C
|
andnbsp;
|
|
|
Điện áp điều khiển (Max Rds On, Min Rds On)
|
10V
|
andnbsp;
|
|
Rds On (Max) @ Id, Vgs
|
75mOhm @ 10A, 10V
|
andnbsp;
|
|
Vgs(th) (Max) @ Id
|
4V @ 250andmicro;A
|
andnbsp;
|
|
Điện tích cổng (Qg) (Max) @ Vgs
|
20 nC @ 10 V
|
andnbsp;
|
|
Vgs (Max)
|
andplusmn;20V
|
andnbsp;
|
|
Điện dung đầu vào (Ciss) (Max) @ Vds
|
370 pF @ 25 V
|
andnbsp;
|
|
Tính năng FET
|
-
|
andnbsp;
|
|
Tiêu tán công suất (Max)
|
45W (Tc)
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-55anddeg;C ~ 175anddeg;C (TJ)
|
andnbsp;
|
|
Cấp
|
-
|
andnbsp;
|
|
Trình độ chuyên môn
|
-
|
andnbsp;
|
|
Loại gắn
|
Gắn bề mặt
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
TO-252AA (DPAK)
|
andnbsp;
|
|
Gói / Vỏ
|
andnbsp;
|
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
