LT6657AHMS8-5 Tham chiếu điện áp 5V chính xác với độ trôi cực thấp 2ppm/°C, độ chính xác ban đầu 0.05%, đầu ra 10mA, dải cung cấp rộng 2.7V-36V, tiếng ồn thấp và gói MSOP-8 cho các ứng dụng cao cấp

LT6657AHMS8-5 Tham chiếu điện áp 5V chính xác với độ trôi cực thấp 2ppm/anddeg;C, độ chính xác ban đầu 0,05%, đầu ra 10mA, dải cung cấp rộng 2.7V-36V, độ ồn thấp và gói MSOP-8 cho các ứng dụng cao cấp

andnbsp;

Tính năng

Độ trôi thấp

andnbsp; andnbsp;Loại A: Tối đa 1.5ppm/anddeg;C

andnbsp; andnbsp;Loại B: Tối đa 3ppm/anddeg;C

Độ ồn thấp:

andnbsp; andnbsp;0.5ppmP-P (0.1Hz đến 10Hz)

andnbsp; andnbsp;0.8ppmRMS (10Hz đến 1kHz)

Dải cung cấp rộng đến 40V

Cung cấp và hút tối thiểu 10mA

Điều chỉnh đường truyền: 0.2ppm/V

Điều chỉnh tải: 2andmicro;V/mA

Bảo vệ nguồn ngược

Bảo vệ đầu ra ngược

Tắt nguồn thấp: andlt;4andmicro;A Tối đa

Nguồn cung cấp tối thiểu 1.5V cho tùy chọn 1.25V

Bảo vệ nhiệt

Có thể hoạt động ở chế độ shunt

Có thể cấu hình làm tham chiếu âm

Các tùy chọn điện áp đầu ra khả dụng: 1.25V, 2.5V, 3V, 4.096V, 5V

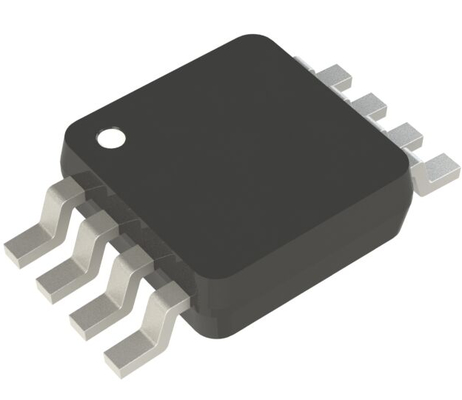

Gói MSOP-8

andnbsp;

Ứng dụng

Công nghiệp nhiệt độ cao

Hệ thống thu thập dữ liệu độ phân giải cao

Thiết bị đo đạc và điều khiển quy trình

Kiểm soát và giám sát ô tô

Thiết bị y tế

Tham chiếu điện áp shunt và âm

andnbsp;

Mô tả

LTandreg;6657 là một tham chiếu điện áp chính xác kết hợp các đặc tính hoạt động mạnh mẽ với độ trôi cực thấp và độ ồn thấp. Với khả năng bù cong nâng cao, tham chiếu dải năng lượng này đạt được độ trôi 1.5ppm/anddeg;C với hành vi nhiệt độ có thể dự đoán được và độ chính xác điện áp ban đầu là 0.1%. Nó cũng cung cấp độ ồn 0.5ppmP-P và trễ chu kỳ nhiệt độ rất thấp.

LT6657 là một tham chiếu sụt áp thấp có thể được cấp nguồn từ mức thấp nhất là 50mV trên điện áp đầu ra, lên đến 40V. Đầu ra được đệm hỗ trợ andplusmn;10mA ổ đĩa đầu ra với trở kháng đầu ra thấp và điều chỉnh tải chính xác. Khả năng dòng hút cao cho phép hoạt động như một tham chiếu điện áp âm với độ chính xác tương tự như tham chiếu dương. Bộ phận này an toàn trong điều kiện pin ngược và bao gồm bảo vệ dòng điện khi đầu ra bị đoản mạch và tắt nhiệt cho các điều kiện quá tải. Tắt máy được bao gồm để cho phép giảm công suất trong khi cho phép bật nhanh.

LT6657 được chỉ định đầy đủ trong phạm vi nhiệt độ từ andndash;40anddeg;C đến 125anddeg;C. Nó có sẵn trong gói MSOP 8 chân.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ

cho thấy rằng trong một loạt các phép đo điện áp đầu ra 10 giây, ít nhất một nửa số quan sát phải có giá trị đỉnh-đến-đỉnh thấp hơn con số này. Ví dụ, LT6657-2.5 đo được nhỏ hơn 0.5ppmP-P trong ít nhất 50% số quan sát 10 giây. Như đã đề cập ở trên, phân phối thống kê của nhiễu là như vậy nếu được quan sát trong thời gian dài, sai số đỉnh trong điện áp đầu ra do nhiễu có thể lớn hơn nhiều so với sai số quan sát được trong một khoảng thời gian nhỏ hơn. Sai số tối đa có thể xảy ra do nhiễu thường được ước tính bằng cách sử dụng giá trị RMS, nhân với một hệ số đỉnh ước tính, được giả định là trong khoảng từ 6 đến 8.4. Giá trị tối đa có thể này sẽ chỉ được quan sát nếu điện áp đầu ra được đo trong thời gian rất dài. Do đó, ngoài phương pháp thông thường, một phương pháp kỹ lưỡng hơn để đo nhiễu đã được sử dụng cho LT6657 (được mô tả chi tiết trong AN124 của Linear Technology) cho phép thu được nhiều thông tin hơn từ kết quả. Đặc biệt, phương pháp này đặc trưng cho nhiễu trong một khoảng thời gian dài hơn đáng kể, dẫn đến một mô tả đầy đủ hơn về nhiễu tần số thấp. Nhiễu tham chiếu được đo tại đầu ra của mạch được hiển thị trong Hình 15 với hệ thống ADC/DVM. Sau đó, điện áp đỉnh-đến-đỉnh được tính toán trong 10
