Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
| Số đầu ra: | 1 | ||
| Làm nổi bật: | MIFARE RFID/NFC Reader IC,MFRC52202HN1 RFID/NFC Reader IC,MFRC52202HN1 |
||

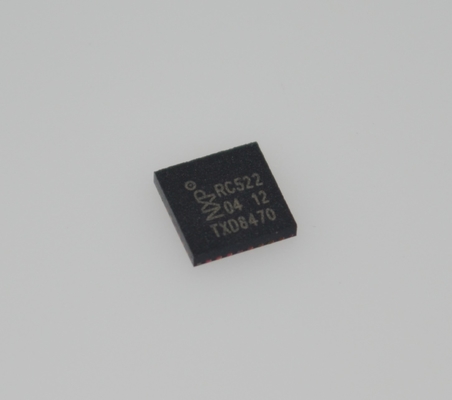

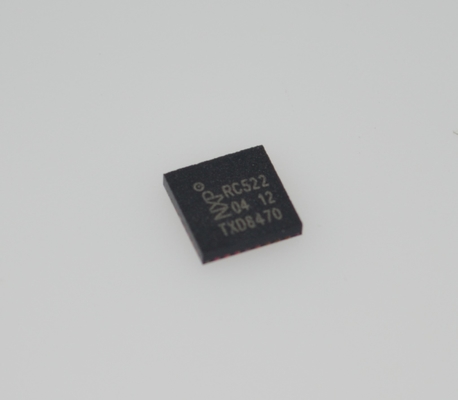

MFRC52202HN1 13.56MHz RFID / NFC Reader IC với ISO 14443A / MIFARE hỗ trợ giao diện SPI / I2C / UART, phạm vi 10cm, chế độ năng lượng thấp chống va chạm và gói HVQFN32 nhỏ gọn cho các hệ thống truy cập an toàn
vànbsp;
Đặc điểm và lợi ích
️ Các mạch tương tự tích hợp cao để demodulate và giải mã phản hồi
️ Các trình điều khiển đầu ra đệm để kết nối một ăng-ten với số lượng tối thiểu các thành phần bên ngoài
Hỗ trợ ISO/IEC 14443 A/MIFARE và NTAG
- Khoảng cách hoạt động điển hình trong chế độ đọc/viết lên đến 50 mm tùy thuộc vào kích thước và điều chỉnh ăng-ten
Hỗ trợ mã hóa MF1xxS20, MF1xxS70 và MF1xxS50 trong chế độ Đọc / Viết
Hỗ trợ ISO / IEC 14443 Một tốc độ truyền thông cao hơn lên đến 848 kBd
️ Hỗ trợ MFIN/MFOUT
️ Cung cấp năng lượng nội bộ bổ sung cho IC thẻ thông minh được kết nối thông qua MFIN/MFOUT
️ Giao diện máy chủ được hỗ trợ
¢ SPI lên đến 10 Mbit/s
- I2C-bus interface lên đến 400 kBd trong chế độ nhanh, lên đến 3400 kBd trong chế độ tốc độ cao
RS232 UART hàng loạt lên đến 1228,8 kBd, với mức điện áp phụ thuộc vào nguồn điện áp chân
FIFO buffer xử lý 64 byte gửi và nhận
️ Chế độ ngắt linh hoạt
¢ Khởi động lại cứng với chức năng năng lượng thấp
️ Khóa điện theo chế độ phần mềm
️ Bộ đếm thời gian lập trình
️ Máy dao động nội bộ để kết nối với tinh thể thạch anh 27,12 MHz
Nguồn cung cấp năng lượng từ 2,5 V đến 3,3 V
¢ Đồng xử lý CRC
️ Đút I/O có thể lập trình
¢ Kiểm tra bản thân nội bộ
vànbsp;
Lời giới thiệu
Sự khác biệt giữa phiên bản 1.0 và 2.0
MFRC522 có sẵn trong hai phiên bản:
andbull; MFRC52201HN1, sau đây gọi là phiên bản 1.0, và
vàbull; MFRC52202HN1, sau đây gọi là phiên bản 2.0.
MFRC522 phiên bản 2.0 tương thích hoàn toàn với phiên bản 1.0 và cung cấp thêm các tính năng và cải tiến sau:
andbull; Tăng sự ổn định của IC đọc trong điều kiện thô
vàbull; Một bộ đếm thời gian bổ sung, xem phần 8.5.
andbull; Một xử lý CRC được điều chỉnh khi RX Multiple được đặt thành 1
Phiên bản trang dữ liệu này bao gồm cả hai phiên bản của MFRC522 và mô tả sự khác biệt giữa các phiên bản nếu có.
vànbsp;
Mô tả chung
MFRC522 là một IC đọc / ghi tích hợp cao cho giao tiếp không tiếp xúc ở tần số 13,56 MHz. Người đọc MFRC522 hỗ trợ ISO / IEC 14443 A / MIFARE và NTAG.Máy phát nội bộ có thể điều khiển một ăng-ten đọc / ghi được thiết kế để giao tiếp với thẻ ISO / IEC 14443 A / MIFARE và bộ chuyển phát mà không cần mạch hoạt động bổ sung. Mô-đun máy thu cung cấp một thực hiện mạnh mẽ và hiệu quả để demodulate và giải mã tín hiệu từ thẻ và bộ phát tương thích ISO / IEC 14443 A / MIFARE.Mô-đun kỹ thuật số quản lý đầy đủ chức năng khung và phát hiện lỗi ISO/IEC 14443 A (tương đương và CRC). MFRC522 hỗ trợ các sản phẩm MF1xxS20, MF1xxS70 và MF1xxS50. MFRC522 hỗ trợ giao tiếp không tiếp xúc và sử dụng tốc độ truyền MIFARE cao hơn lên đến 848 kBd theo cả hai hướng.
vànbsp;
Thông tin
|
Nhóm
|
vànbsp;
|
|
|
Nhà sản xuất
|
NXP USA Inc.
|
vànbsp;
|
|
Dòng
|
vànbsp;
|
|
|
Bao bì
|
Thẻ
|
vànbsp;
|
|
Tình trạng phần
|
Hoạt động
|
vànbsp;
|
|
Loại
|
Máy đọc RFID
|
vànbsp;
|
|
Tần số
|
13.56MHz
|
vànbsp;
|
|
Tiêu chuẩn
|
ISO 14443, MIFARE
|
vànbsp;
|
|
Giao diện
|
I2C, SPI, UART
|
vànbsp;
|
|
Điện áp - Cung cấp
|
2.5V ~ 3.3V
|
vànbsp;
|
|
Nhiệt độ hoạt động
|
-25°C ~ 85°C
|
vànbsp;
|
|
Loại lắp đặt
|
Mặt đất
|
vànbsp;
|
|
Bao bì / Vỏ
|
32-VFQFN Pad tiếp xúc
|
vànbsp;
|
|
Bao gồm thiết bị của nhà cung cấp
|
32-HVQFN (5x5)
|
vànbsp;
|
|
Số sản phẩm cơ bản
|
vànbsp;
vànbsp;
Hình vẽ
