Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
| Số đầu ra: | 1 | ||
| Làm nổi bật: | MCU PIC16F685-I/SS 3.5KB,MCU PIC16F685-I/SS 20MHz,PIC16F685-I/SS |
||

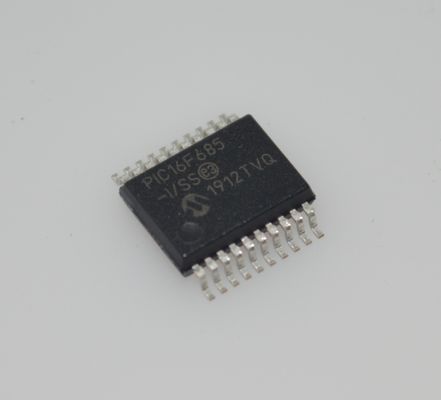

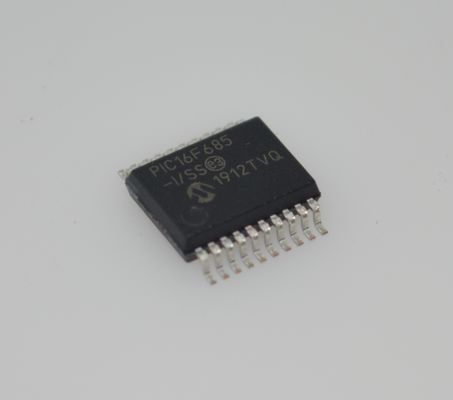

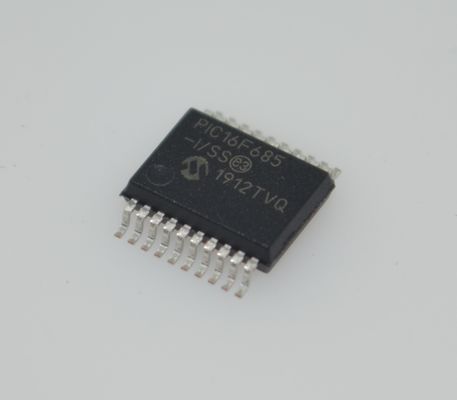

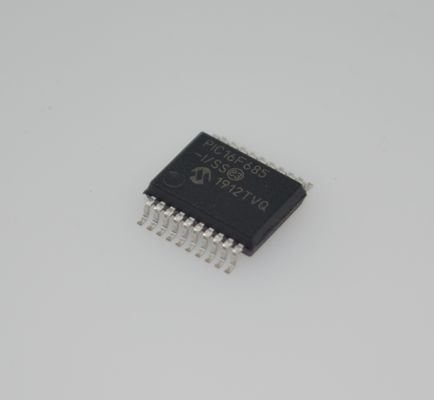

PIC16F685-I/SS 8-bit Flash MCU 20MHz Tốc độ 3,5KB Bộ nhớ 256B EEPROM 12x10 bit ADC 25 I/O Pins Wide 2.0-5.5V Range Industrial -40anddeg;C đến +85anddeg;C SSOP-20 Package for Embedded Control
vànbsp;
CPU RiSC hiệu suất cao
Chỉ có 35 hướng dẫn để học:
vànbsp;-Tất cả các hướng dẫn một chu kỳ ngoại trừ nhánh
Tốc độ hoạt động:
vànbsp;- DC-20 MHz dao động / đầu vào đồng hồ
vànbsp;-Chu kỳ hướng dẫn DC-200 ns
Khả năng ngắt
Đống phần cứng sâu 8 cấp
Chế độ địa chỉ trực tiếp, gián tiếp và tương đối
vànbsp;
Tính năng đặc biệt của vi điều khiển
Máy dao động nội bộ chính xác:
vànbsp; Nhà máy hiệu chỉnh đến + 1%
vànbsp; Phạm vi tần số có thể chọn phần mềm từ 8 MHz đến 32 kHz
vànbsp; Phần mềm điều chỉnh
vànbsp; Chế độ khởi động hai tốc độ
vànbsp; Crystal phát hiện thất bại cho các ứng dụng quan trọng
vànbsp; Chuyển chế độ đồng hồ trong khi hoạt động để tiết kiệm năng lượng
Chế độ ngủ tiết kiệm năng lượng
Phạm vi điện áp hoạt động rộng (2.0V-5.5V)
Phạm vi nhiệt độ công nghiệp và mở rộng
Khởi động lại (POR)
Thời gian khởi động (PWRTE) và Thời gian khởi động dao động (OST)
Brown-out Reset (BOR) với Software ControlOption
Cải thiện bộ hẹn giờ theo dõi dòng điện thấp (WDT) với bộ dao động trên chip (Sản phẩm có thể chọn theo phần mềm 268 giây với Prescaler đầy đủ) với phần mềm kích hoạt
Multiplexed Master Clear/input Pin
Bảo vệ mã lập trình
Bộ pin flash/EEPROM bền cao:
vànbsp; 100,000 viết Flash sức chịu đựng
vànbsp; 1,000,000 viết EEPROM độ bền
vànbsp; Lưu trữ Flash/Dữ liệu EEPROM: vàgt;40 năm
Mô-đun USART nâng cao:
Hỗ trợ RS-485, RS-232 và LIN 2.0
vànbsp; tự động phát hiện Baud
Tự động đánh thức trên bit Start
vànbsp;
Tính năng năng lượng thấp
Hiện tại chờ:
vànbsp; 50 nA @ 2.0V, thông thường
Điện hoạt động:
vànbsp; 11 vàmu;A @ 32 kHz, 2,0V, điển hình
vànbsp; 220 vàmu;A @ 4 MHz, 2,0V, thông thường
Đồng hồ kiểm soát thời gian:
và <1 vàmu;A @ 2,0V, điển hình
vànbsp;
Tính năng ngoại vi
17 1/0 pin và 1 pin chỉ nhập:
vànbsp; Nguồn điện cao / bể bơi cho ổ LED trực tiếp
vànbsp; Đinh ngắt khi thay đổi
vànbsp; Đơn lẻ có thể lập trình yếu kéo lên
vànbsp; Ultra Low-Power Wake-up (ULPWU)
Mô-đun so sánh analog với:
vànbsp; Hai máy so sánh tương tự
vànbsp; Mô-đun tham chiếu điện áp trên chip có thể lập trình (CVREF) (% của VDD)
vànbsp; Các đầu vào và đầu ra so sánh có thể truy cập bên ngoài
vànbsp; SR chế độ khóa
vànbsp; Đài hẹn giờ 1 Gate Sync Lock
vànbsp; VREF cố định 0,6V
Chuyển đổi A/D:
vànbsp; độ phân giải 10 bit và 12 kênh
Timer0: 8-Bit Timer/Counter với 8-Bit Prescaler có thể lập trình
Thời gian tăng cường1:
vànbsp; 16 bit bộ đếm thời gian / bộ đếm với prescaler
vànbsp; Đường cổng timer1 bên ngoài (đưa phép đếm)
Tùy chọn sử dụng OSC1 và OSC2 trong chế độ LP như bộ dao động Timer1 nếu chế độ lNTOSC được chọn
Timer2: 8-Bit Timer / Counter với 8-Bit PeriodRegister, Prescaler và Postscaler
Phương tiện chụp, so sánh, PWM+:
vànbsp; 16-bit Capture, tối đa độ phân giải 12,5 ns
vànbsp; So sánh, độ phân giải tối đa 200 ns
vànbsp; PWM 10 bit với 1, 2 hoặc 4 kênh đầu ra, có thể lập trình và "thời gian chết và", tần số tối đa20 kHZ
vànbsp; PWM điều khiển lái đầu ra
Port Serial Synchronous (SSP):
SPl mode (Master và Slave)
vànbsp;
Thông tin
|
Nhóm
|
vànbsp;
|
|
|
Mfr
|
vànbsp;
|
|
|
Dòng
|
vànbsp;
|
|
|
Bao bì
|
Bơm
|
vànbsp;
|
|
Tình trạng phần
|
Hoạt động
|
vànbsp;
|
|
DigiKey có thể lập trình
|
Được xác minh
|
vànbsp;
|
|
Bộ xử lý lõi
|
Cảnh sát trưởng
|
vànbsp;
|
|
Kích thước lõi
|
8-bit
|
vànbsp;
|
|
Tốc độ
|
20MHz
|
vànbsp;
|
|
Kết nối
|
-
|
vànbsp;
|
|
Các thiết bị ngoại vi
|
Thiết bị phát hiện / thiết lập lại màu nâu, POR, PWM, WDT
|
vànbsp;
|
|
Số lượng I/O
|
18
|
vànbsp;
|
|
Kích thước bộ nhớ chương trình
|
vànbsp;
|
|
|
Loại bộ nhớ chương trình
|
Flash
|
vànbsp;
|
|
Kích thước EEPROM
|
256 x 8
|
vànbsp;
|
|
Kích thước RAM
|
256 x 8
|
vànbsp;
|
|
Điện áp - nguồn cung cấp (Vcc/Vdd)
|
2V ~ 5.5V
|
vànbsp;
|
|
Máy chuyển đổi dữ liệu
|
A/D 12x10b
|
vànbsp;
|
|
Loại dao động
|
Nội bộ
|
vànbsp;
|
|
Nhiệt độ hoạt động
|
-40°C ~ 85°C (TA)
|
vànbsp;
|
|
Loại lắp đặt
|
Mặt đất
|
vànbsp;
|
|
Bao gồm thiết bị của nhà cung cấp
|
20-SSOP
|
vànbsp;
|
|
Bao bì / Vỏ
|
20-SSOP (0.209 vàquot, chiều rộng 5,30mm)
|
vànbsp;
|
|
Số sản phẩm cơ bản
|
vànbsp;

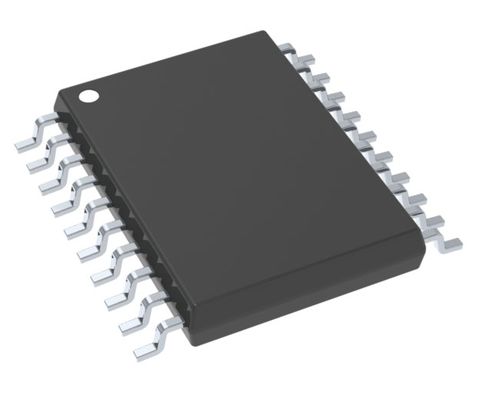

Hình vẽ
