chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
| Số đầu ra: | 1 | ||
| Làm nổi bật: | Độc lập số ADUM1201ARZ,2.5kV Isolation digital isolator,ADUM1201ARZ |
||

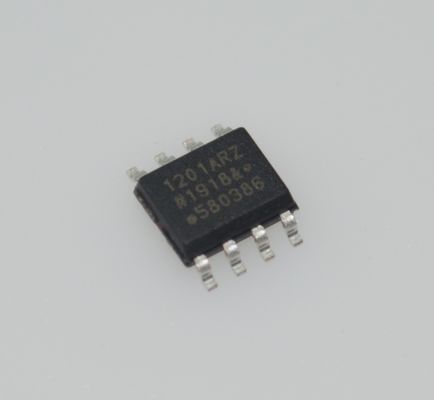

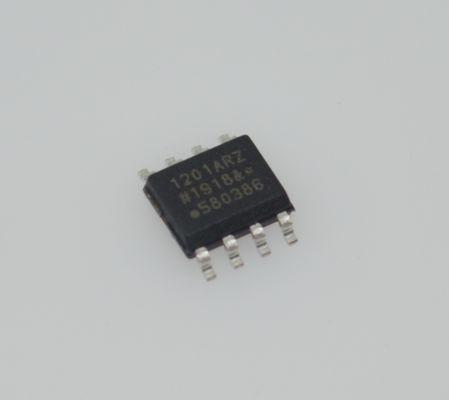

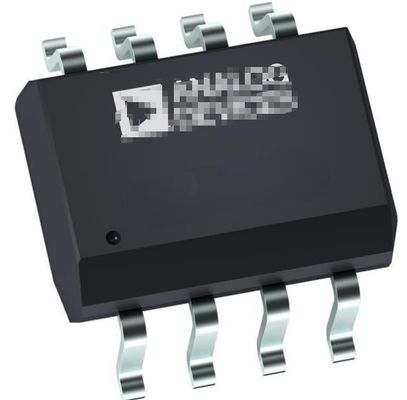

ADUM1201ARZ Bộ cách ly kỹ thuật số 2 kênh với cách ly 2.5kV Tốc độ cao 150Mbps Tiêu thụ điện năng thấp Nhiệt độ rộng (-40anddeg;C đến +105anddeg;C) Khả năng miễn nhiễm CMTI 15kV/andmu;s Nguồn 3V-5.5V Tuân thủ RoHS
andnbsp;
TÍNH NĂNG
Vỏ hẹp, tuân thủ RoHS, gói SOIC 8 chân Hoạt động công suất thấp
andnbsp; Hoạt động 5 V
andnbsp; andnbsp; Tối đa 1.1 mA trên mỗi kênh ở tốc độ 0 Mbps đến 2 Mbps
andnbsp; andnbsp; Tối đa 3.7 mA trên mỗi kênh ở tốc độ 10 Mbps
andnbsp; andnbsp; Tối đa 8.2 mA trên mỗi kênh ở tốc độ 25 Mbps
andnbsp; Hoạt động 3 V
andnbsp; andnbsp; Tối đa 0.8 mA trên mỗi kênh ở tốc độ 0 Mbps đến 2 Mbps
andnbsp; andnbsp; Tối đa 2.2 mA trên mỗi kênh ở tốc độ 10 Mbps
andnbsp; andnbsp; Tối đa 4.8 mA trên mỗi kênh ở tốc độ 25 Mbps
Giao tiếp hai chiều
Chuyển đổi mức 3 V/5 V
Hoạt động ở nhiệt độ cao: 125anddeg;C
Tốc độ dữ liệu cao: dc đến 25 Mbps (NRZ)
Đặc tính thời gian chính xác
andnbsp; Độ méo chiều rộng xung tối đa 3 ns
andnbsp; Độ khớp kênh-kênh tối đa 3 ns
Khả năng miễn nhiễm thoáng qua chế độ chung cao: andgt;25 kV/andmu;s
Phê duyệt an toàn và quy định
andnbsp; Công nhận UL
andnbsp; andnbsp; 2500 V rms trong 1 phút theo UL 1577
andnbsp; Thông báo chấp nhận thành phần CSA 5A
andnbsp; Giấy chứng nhận tuân thủ VDE
andnbsp; andnbsp; DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
andnbsp; andnbsp; VIORM = 560 V đỉnh
Đủ điều kiện cho các ứng dụng ô tô
andnbsp;
ỨNG DỤNG
Cách ly nhiều kênh quan trọng về kích thước
Cách ly giao diện SPI/bộ chuyển đổi dữ liệu
Cách ly bộ thu phát RS-232/RS-422/RS-485
Cách ly bus trường kỹ thuật số
Xe điện lai, bộ theo dõi pin và bộ truyền động động cơ
andnbsp;
MÔ TẢ CHUNG
ADuM1200/ADuM12011 là các bộ cách ly kỹ thuật số hai kênh dựa trên công nghệ iCouplerandreg; của Analog Devices, Inc. Kết hợp công nghệ CMOS tốc độ cao và máy biến áp nguyên khối, các thành phần cách ly này cung cấp các đặc tính hiệu suất vượt trội so với các lựa chọn thay thế, chẳng hạn như bộ ghép quang.
Bằng cách tránh sử dụng đèn LED và điốt quang, các thiết bị iCoupler loại bỏ những khó khăn trong thiết kế thường liên quan đến bộ ghép quang.
Các mối quan tâm điển hình của bộ ghép quang liên quan đến tỷ lệ truyền dòng điện không chắc chắn, các hàm truyền phi tuyến tính và các hiệu ứng nhiệt độ và tuổi thọ được loại bỏ bằng các giao diện kỹ thuật số iCoupler đơn giản và các đặc tính hiệu suất ổn định. Nhu cầu về trình điều khiển bên ngoài và các thành phần rời rạc khác được loại bỏ với các sản phẩm iCoupler này. Hơn nữa, các thiết bị iCoupler tiêu thụ từ một phần mười đến một phần sáu công suất của bộ ghép quang ở tốc độ dữ liệu tín hiệu tương đương.
Các bộ cách ly ADuM1200/ADuM1201 cung cấp hai kênh cách ly độc lập trong nhiều cấu hình kênh và tốc độ dữ liệu (xem Hướng dẫn đặt hàng). Cả hai thiết bị đều hoạt động với điện áp cung cấp ở cả hai phía từ 2.7 V đến 5.5 V, cung cấp khả năng tương thích với các hệ thống điện áp thấp hơn cũng như cho phép chức năng dịch điện áp trên rào cản cách ly. Ngoài ra, ADuM1200/ADuM1201 cung cấp độ méo chiều rộng xung thấp (andlt;3 ns đối với loại CR) và khớp kênh-kênh chặt chẽ (andlt;3 ns đối với loại CR). Không giống như các lựa chọn thay thế bộ ghép quang khác, các bộ cách ly ADuM1200/ADuM1201 có tính năng làm mới đã được cấp bằng sáng chế, đảm bảo tính chính xác dc khi không có quá trình chuyển đổi logic đầu vào và trong điều kiện bật/tắt nguồn.
ADuM1200W và ADuM1201W là các phiên bản cấp ô tô đủ điều kiện hoạt động ở 125anddeg;C. Xem phần Sản phẩm ô tô để biết thêm thông tin.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
Loạt
|
andnbsp;
|
|
|
Đóng gói
|
Ống
|
andnbsp;
|
|
Trạng thái bộ phận
|
Đang hoạt động
|
andnbsp;
|
|
Công nghệ
|
Ghép nối từ tính
|
andnbsp;
|
|
Loại
|
Mục đích chung
|
andnbsp;
|
|
Nguồn cách ly
|
Không
|
andnbsp;
|
|
Số kênh
|
2
|
andnbsp;
|
|
Đầu vào - Bên 1/Bên 2
|
1/1
|
andnbsp;
|
|
Loại kênh
|
Đơn hướng
|
andnbsp;
|
|
Điện áp - Cách ly
|
2500Vrms
|
andnbsp;
|
|
Khả năng miễn nhiễm thoáng qua chế độ chung (Tối thiểu)
|
25kV/andmicro;s
|
andnbsp;
|
|
Tốc độ dữ liệu
|
andnbsp;
|
|
|
Độ trễ lan truyền tpLH / tpHL (Tối đa)
|
150ns, 150ns
|
andnbsp;
|
|
Độ méo chiều rộng xung (Tối đa)
|
40ns
|
andnbsp;
|
|
Thời gian tăng/giảm (Điển hình)
|
10ns, 10ns
|
andnbsp;
|
|
Điện áp - Nguồn
|
2.7V ~ 5.5V
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 105anddeg;C
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
andnbsp;
|
|
|
Gói thiết bị nhà cung cấp
|
8-SOIC
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
