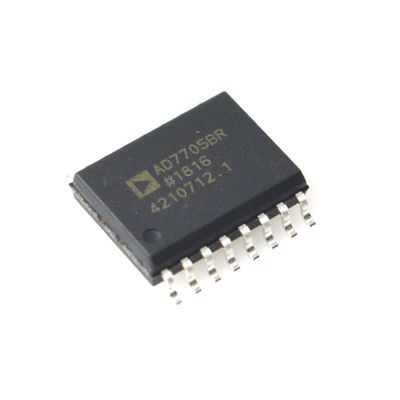

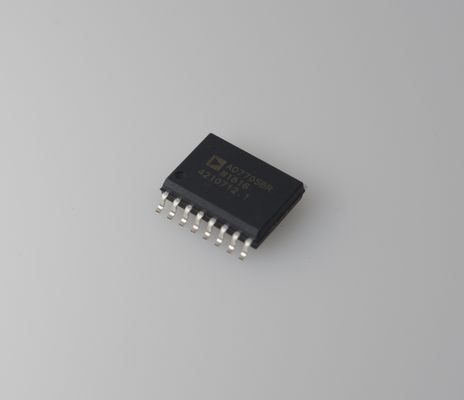

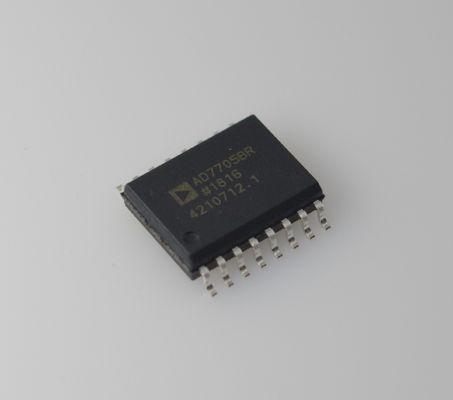

AD7705BRZ ADC 16-Bit Độ chính xác Tiếng ồn thấp 3V/5V Hoạt động trên chip Bộ lọc SPI Giao diện Lượng thấp -40 °C đến +85 °C Công nghiệp

AD7705BRZ ADC 16-Bit Độ ồn thấp Chính xác Hoạt động 3V/5V Bộ lọc trên chip Giao diện SPI Tiêu thụ điện năng thấp -40anddeg;C đến +85anddeg;C Cấp công nghiệp

andnbsp;

TÍNH NĂNG

AD7705: 2 ADC kênh đầu vào vi sai đầy đủ

AD7706: 3 ADC kênh đầu vào giả vi sai

andnbsp; 16 bit không thiếu mã

andnbsp; Độ phi tuyến 0,003%

Đầu vào khuếch đại có thể lập trình: độ lợi từ 1 đến 128 Giao diện nối tiếp 3 dây

andnbsp; Tương thích SPIandreg;-, QSPIandtrade;-, MICROWIREandtrade;-, và DSP

andnbsp; andnbsp; Đầu vào Schmitt-trigger trên SCLK

Khả năng đệm đầu vào analog

Hoạt động 2.7 V đến 3.3 V hoặc 4.75 V đến 5.25 V

Tiêu tán điện năng tối đa 1 mW @ 3 V

Dòng chờ tối đa 8 andmu;A

Gói PDIP 16 chân, SOIC 16 chân và TSSOP 16 chân

andnbsp;

MÔ TẢ CHUNG

AD7705/AD7706 là các đầu vào analog hoàn chỉnh cho các ứng dụng đo lường tần số thấp. Các thiết bị 2/3 kênh này có thể chấp nhận các tín hiệu đầu vào mức thấp trực tiếp từ bộ chuyển đổi và tạo ra đầu ra kỹ thuật số nối tiếp. Các thiết bị sử dụng kỹ thuật chuyển đổi andSigma;-andDelta; để đạt được hiệu suất lên đến 16 bit không thiếu mã. Tín hiệu đầu vào đã chọn được áp dụng cho một đầu vào khuếch đại có thể lập trình, độc quyền, dựa trên bộ điều biến analog. Đầu ra bộ điều biến được xử lý bởi bộ lọc kỹ thuật số trên chip. Rãnh đầu tiên của bộ lọc kỹ thuật số này có thể được lập trình thông qua thanh ghi điều khiển trên chip, cho phép điều chỉnh cắt lọc và tốc độ cập nhật đầu ra.

Các thiết bị AD7705/AD7706 hoạt động từ nguồn cung cấp đơn 2.7 V đến 3.3 V hoặc 4.75 V đến 5.25 V. AD7705 có hai kênh đầu vào analog vi sai đầy đủ; AD7706 có ba kênh đầu vào giả vi sai.

Cả hai thiết bị đều có đầu vào tham chiếu vi sai. Phạm vi tín hiệu đầu vào từ 0 mV đến 20 mV đến 0 V đến 2.5 V có thể được kết hợp trên cả hai thiết bị khi hoạt động với VDD là 5 V và tham chiếu là 2.5 V. Chúng cũng có thể xử lý các phạm vi tín hiệu đầu vào lưỡng cực từ andplusmn;20 mV đến andplusmn;2.5 V, được tham chiếu đến đầu vào AIN(andminus;) trên AD7705 và đầu vào COMMON trên AD7706.

Các thiết bị AD7705/AD7706, với nguồn cung cấp 3 V và tham chiếu 1.225 V, có thể xử lý các phạm vi tín hiệu đầu vào đơn cực từ 0 mV đến 10 mV đến 0 V đến 1.225 V. Các thiết bị có thể chấp nhận các phạm vi đầu vào lưỡng cực từ andplusmn;10 mV đến andplusmn;1.225 V. Do đó, các thiết bị AD7705/AD7706 thực hiện tất cả các điều kiện tín hiệu và chuyển đổi cho hệ thống 2 kênh hoặc 3 kênh.

Các thiết bị AD7705/AD7706 lý tưởng để sử dụng trong các hệ thống thông minh, dựa trên bộ vi điều khiển hoặc DSP. Các thiết bị có giao diện nối tiếp có thể được cấu hình để hoạt động 3 dây. Cài đặt độ lợi, phân cực tín hiệu và lựa chọn tốc độ cập nhật có thể được cấu hình trong phần mềm bằng cách sử dụng cổng nối tiếp đầu vào. Các bộ phận chứa các tùy chọn tự hiệu chuẩn và hiệu chuẩn hệ thống để loại bỏ các lỗi độ lợi và bù trên chính bộ phận hoặc trong hệ thống. Cấu trúc CMOS đảm bảo tiêu tán điện năng rất thấp và chế độ tắt nguồn làm giảm mức tiêu thụ điện năng ở chế độ chờ xuống 20 andmu;W điển hình.

Các bộ phận này có sẵn trong gói kép trong dòng nhựa (DIP) 16 chân, thân rộng (0.3 inch); gói đường viền nhỏ tiêu chuẩn (SOIC) 16 chân, thân rộng (0.3 inch); và gói đường viền nhỏ mỏng 16 chân (TSSOP).

andnbsp;

andnbsp;

andnbsp;

Ứng dụng

Kiểm soát quy trình công nghiệp
Điều kiện tín hiệu cho cảm biến áp suất/nhiệt độ/lưu lượng

Đo vòng lặp dòng điện 4-20mA.
Các mô-đun đầu vào analog cho hệ thống PLC
Thiết bị y tế và sức khỏe
Dụng cụ y tế di động (máy đo đường huyết, máy đo huyết áp)

Thu nhận tín hiệu điện sinh học (EEG/ECG)

Dụng cụ thông minh
Cân điện tử có độ chính xác cao (độ phân giải 0.01g)

Thiết bị phân tích trong phòng thí nghiệm0
Máy dò khí
Điện tử tiêu dùng
Cảm biến nhà thông minh cao cấp0
Giám sát sinh trắc học thiết bị thể dục
Điện tử ô tô
Giám sát điện áp Hệ thống quản lý pin (BMS)
Thu nhận thông số động cơ
