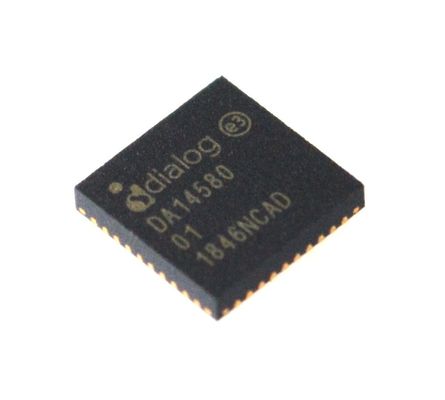

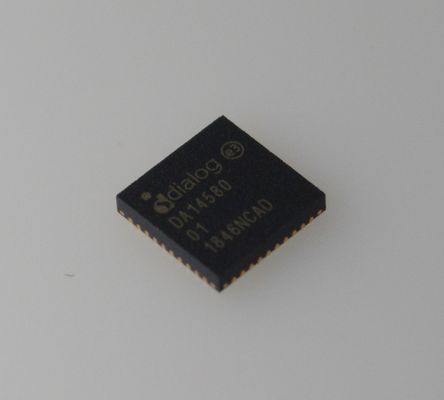

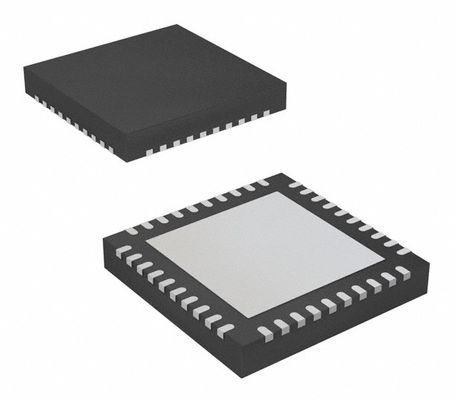

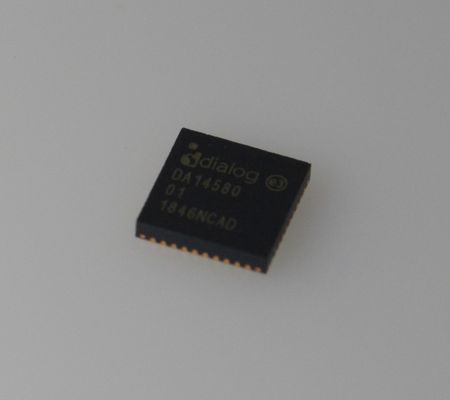

DA14580-01AT2 SoC Bluetooth 5.0 với Kích thước Siêu tiết kiệm điện 2.5x2.5mm ARM Cortex-M0 Tuổi thọ pin dài Bảo mật Đa giao thức và Thiết kế IoT giá cả phải chăng
Tính năng
Tuân thủ Bluetooth V4.2, ETSI EN 300 328 và EN 300 440 Class 2 (Châu Âu), FCC CFR47 Phần 15 (US) và ARIB STD-T66 (Nhật Bản)
Khả năng xử lý
ARM Cortex-M0 32 bit 16MHz với giao diện SWD
Bộ xử lý Link Layer chuyên dụng
Bộ xử lý mã hóa AES-128 bit
Bộ nhớ
Bộ nhớ One-Time-Programmable (OTP) 32kB
42kB System SRAM
84 kB ROM
8 kB SRAM lưu giữ
Quản lý năng lượng
Bộ chuyển đổi DC-DC Buck/Boost tích hợp
Cổng P0, P1, P2 và P3 với dung sai 3.3 V
Dễ dàng tách rời chỉ với 4 chân cấp nguồn
Hỗ trợ pin đồng xu (điển hình 3.0 V) và pin kiềm (điển hình 1.5 V)
ADC 10 bit để đo điện áp pin
Dao động điều khiển kỹ thuật số
Tinh thể 16MHz (vàplusmn;20 ppm tối đa) và bộ dao động RC
Tinh thể 32kHz (vàplusmn;50 ppm, vàplusmn;500 ppm tối đa) và bộ dao động RCX
Bộ hẹn giờ đa năng, Chụp và Ngủ
Giao diện kỹ thuật số
I/O đa năng: 14 (gói WLCSP34), 24 (gói QFN40), 32 (gói QFN48)
2 UART với điều khiển luồng phần cứng lên đến 1 MBd
Giao diện SPI+andtrade;
Bus I2C ở 100 kHz, 400 kHz
Bộ giải mã Quadrature 3 trục
Giao diện tương tự
ADC 4 kênh 10 bit
Bộ thu phát vô tuyến
Bộ thu phát CMOS 2.4 GHz tích hợp đầy đủ
Ăng-ten một dây: không cần kết hợp RF hoặc chuyển mạch RX/TX
Dòng điện cung cấp ở VBAT3V: TX: 3.4 mA, RX: 3.7 mA (với DC-DC lý tưởng)
Công suất đầu ra phát 0dBm
-20 dBm công suất đầu ra ở andldquo;Chế độ trường gầnandrdquo;
-93 dBm độ nhạy máy thu
Gói:
WLCSP 34 chân, 2.436 mm x 2.436 mm
QFN 40 chân, 5 mm x 5 mm
QFN 48 chân, 6 mm x 6 mm
KGD (wafer, dice)
Mô tả chung
IC DA14580 có bộ thu phát vô tuyến và bộ xử lý băng tần gốc tích hợp đầy đủ cho năng lượng thấp Blue toothandreg;. Nó có thể được sử dụng làm bộ xử lý ứng dụng độc lập hoặc làm bơm dữ liệu trong các hệ thống được lưu trữ.
DA14580 hỗ trợ kiến trúc bộ nhớ linh hoạt để lưu trữ các cấu hình Bluetooth và mã ứng dụng tùy chỉnh, có thể được cập nhật qua mạng (OTA). Ngăn xếp giao thức năng lượng thấp Bluetooth đủ điều kiện được lưu trữ trong ROM chuyên dụng. Tất cả phần mềm chạy trên bộ xử lý ARMandreg; Cortexandreg;-M0 thông qua một trình lập lịch đơn giản.
Phần sụn năng lượng thấp Bluetooth bao gồm các giao thức lớp dịch vụ L2CAP, Trình quản lý bảo mật (SM), Giao thức thuộc tính (ATT), Hồ sơ thuộc tính chung (GATT) và Hồ sơ truy cập chung (GAP). Tất cả các cấu hình do Bluetooth SIG xuất bản cũng như các cấu hình tùy chỉnh đều được hỗ trợ.
Bộ thu phát giao tiếp trực tiếp với ăng-ten và tuân thủ đầy đủ tiêu chuẩn Bluetooth 4.2. DA14580 có phần cứng chuyên dụng để triển khai Link Layer của năng lượng thấp Bluetooth và bộ điều khiển giao diện để tăng cường khả năng kết nối.
Sơ đồ hệ thống
THÔNG TIN
|
Danh mục
|
|
|
|
Mfr
|
|
|
|
Loạt
|
-
|
|
|
Đóng gói
|
Băng vàamp; Reel (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
|
|
Tình trạng bộ phận
|
Không dành cho thiết kế mới
|
|
|
DigiKey có thể lập trình
|
Không được xác minh
|
|
|
Loại
|
TxRx + MCU
|
|
|
Gia đình/Tiêu chuẩn RF
|
Bluetooth
|
|
|
Giao thức
|
|
|
|
Điều chế
|
-
|
|
|
Tần số
|
|
|
|
Tốc độ dữ liệu (Tối đa)
|
-
|
|
|
Công suất - Đầu ra
|
-1dBm
|
|
|
Độ nhạy
|
-93dBm
|
|
|
Kích thước bộ nhớ
|
32kB OTP, 84kB ROM, 50kB SRAM
|
|
|
Giao diện nối tiếp
|
I2C, SPI, UART
|
|
|
GPIO
|
24
|
|
|
Điện áp - Cung cấp
|
2.35V ~ 3.3V
|
|
|
Dòng điện - Tiếp nhận
|
3.7mA
|
|
|
Dòng điện - Truyền
|
3.4mA
|
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
|
|
Loại gắn
|
Gắn trên bề mặt
|
|
|
Gói / Vỏ
|
40-VFQFN Pad lộ ra
|
|
|
Gói thiết bị nhà cung cấp
|
40-QFN (5x5)
|
|
|
Số sản phẩm cơ bản
|
Bản vẽ
