Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước Lên, Bước Xuống | Cấu hình đầu ra: | Tích cực hay tiêu cực |
|---|---|---|---|
| cấu trúc liên kết: | Buck của tăng | Loại đầu ra: | Điều chỉnh |
| Số đầu ra: | 1 | ||
| Làm nổi bật: | IS42S16320B-7TL SDRAM,64Mb 16Mx16 SDRAM,LVTTL Interface SDRAM |
||

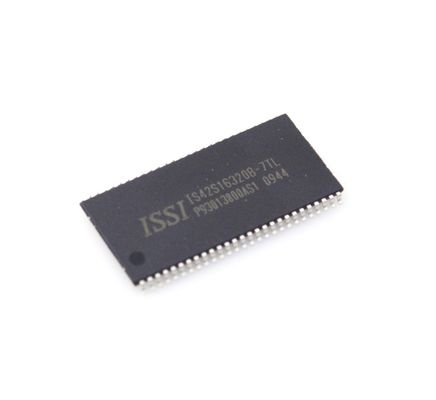

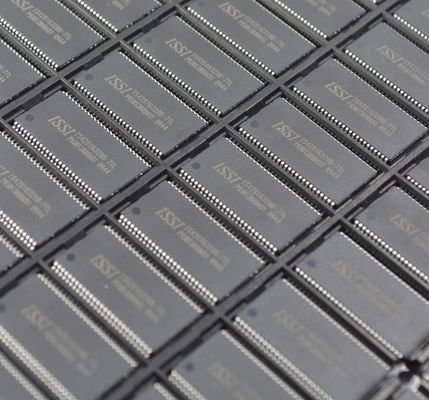

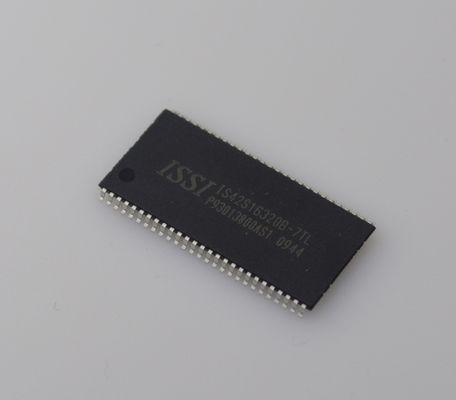

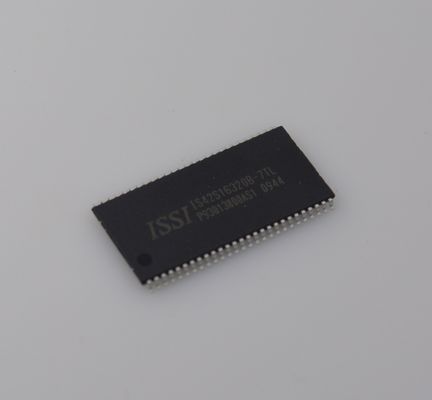

IS42S16320B-7TL SDRAM Mật độ 64Mb Tốc độ 166MHz Hoạt động 3.3V Tổ chức 16Mx16 Giao diện LVTTL Nhiệt độ công nghiệp (-40anddeg;C~85anddeg;C) Gói TSOP-II nhỏ gọn Độ tin cậy cao
andnbsp;
TÍNH NĂNG
andbull; Tần số xung nhịp: 166, 143, 133 MHz
andbull; Đồng bộ hoàn toàn; tất cả các tín hiệu tham chiếu đến cạnh xung nhịp dương
andbull; Ngân hàng nội bộ để ẩn truy cập hàng/sạc trước
andbull; Nguồn điện
andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp;Vddandnbsp; andnbsp;Vddq
andnbsp; IS42/45S16320B 3.3Vandnbsp; andnbsp;3.3V
andnbsp; IS42S86400Bandnbsp; andnbsp; andnbsp; 3.3Vandnbsp; andnbsp;3.3V
andbull; Giao diện LVTTL
andbull; Độ dài burst có thể lập trình andndash; (1, 2, 4, 8, toàn trang)
andbull; Chuỗi burst có thể lập trình: Liên tiếp/ Xen kẽ
andbull; Tự làm mới (CBR)
andbull; Tự làm mới
andbull; 8K chu kỳ làm mới sau mỗi 16ms (loại A2) hoặc 64 ms (Thương mại, Công nghiệp, loại A1)
andbull; Địa chỉ cột ngẫu nhiên sau mỗi chu kỳ xung nhịp
andbull; Độ trễ CAS có thể lập trình (2, 3 xung nhịp)
andbull; Khả năng hoạt động burst đọc/ghi và burst đọc/ghi đơn
andbull; Kết thúc burst bằng lệnh dừng burst và sạc trước
andbull; Có sẵn trong TSOP-II 54 chân và W-BGA 54 chân (chỉ x16)
andbull; Phạm vi nhiệt độ hoạt động:
andnbsp; Thương mại: 0oC đến +70oC
andnbsp; Công nghiệp: -40oC đến +85oC
andnbsp; Ô tô, A1: -40oC đến +85oC
andnbsp; Ô tô, A2: -40oC đến +105oC
andnbsp;
TỔNG QUAN
SDRAM đồng bộ 512Mb của ISSI đạt được truyền dữ liệu tốc độ cao bằng cách sử dụng kiến trúc đường ống. Tất cả các tín hiệu đầu vào và đầu ra đều tham chiếu đến cạnh tăng của đầu vào xung nhịp. SDRAM 512Mb được tổ chức như sau.
andnbsp;
TỔNG QUAN VỀ THIẾT BỊ
SDRAM 512Mb là bộ nhớ truy cập ngẫu nhiên động CMOS tốc độ cao được thiết kế để hoạt động trong các hệ thống bộ nhớ 3.3V Vdd và 3.3V Vddq chứa 536.870.912 bit. Được cấu hình nội bộ dưới dạng DRAM bốn ngân hàng với giao diện đồng bộ. Mỗi ngân hàng 134.217.728 bit được tổ chức thành 8.192 hàng nhân 1024 cột nhân 16 bit. Mỗi ngân hàng 134.217.728 bit của x8 được tổ chức thành 8.192 hàng nhân 2048 cột nhân 8 bit.
SDRAM 512Mb bao gồm CHẾ ĐỘ TỰ LÀM MỚI và chế độ tiết kiệm điện, tắt nguồn. Tất cả các tín hiệu được đăng ký ở cạnh dương của tín hiệu xung nhịp, CLK. Tất cả các đầu vào và đầu ra đều tương thích LVTTL.
SDRAM 512Mb có khả năng truyền dữ liệu theo burst đồng bộ ở tốc độ dữ liệu cao với việc tạo địa chỉ cột tự động, khả năng xen kẽ giữa các ngân hàng nội bộ để ẩn thời gian sạc trước và khả năng thay đổi ngẫu nhiên địa chỉ cột trên mỗi chu kỳ xung nhịp trong quá trình truy cập burst.
Sạc trước hàng tự định thời được khởi tạo vào cuối chuỗi burst có sẵn với chức năng TỰ SẠC TRƯỚC được bật. Sạc trước một ngân hàng trong khi truy cập một trong ba ngân hàng khác sẽ ẩn các chu kỳ sạc trước và cung cấp hoạt động truy cập ngẫu nhiên tốc độ cao, liền mạch.
Truy cập đọc và ghi SDRAM được định hướng theo burst bắt đầu tại một vị trí đã chọn và tiếp tục trong một số vị trí đã lập trình trong một chuỗi đã lập trình. Việc đăng ký lệnh ACTIVE bắt đầu truy cập, sau đó là lệnh READ hoặc WRITE. Lệnh ACTIVE kết hợp với các bit địa chỉ đã đăng ký được sử dụng để chọn ngân hàng và hàng sẽ được truy cập (BA0, BA1 chọn ngân hàng; A0-A12 chọn hàng). Các lệnh READ hoặc WRITE kết hợp với các bit địa chỉ đã đăng ký được sử dụng để chọn vị trí cột bắt đầu cho truy cập burst.
Độ dài burst ĐỌC hoặc GHI có thể lập trình bao gồm 1, 2, 4 và 8 vị trí hoặc toàn trang, với tùy chọn kết thúc burst.
andnbsp;
MÔ TẢ
SDRAM 512Mb là DRAM bốn ngân hàng hoạt động ở 3.3V và bao gồm giao diện đồng bộ (tất cả các tín hiệu được đăng ký ở cạnh dương của tín hiệu xung nhịp, CLK). Mỗi ngân hàng 134.217.728 bit được tổ chức thành 8.192 hàng nhân 1024 cột nhân 16 bit hoặc 8192 hàng nhân 2048 cột nhân 8 bit.
Truy cập đọc và ghi vào SDRAM được định hướng theo burst; truy cập bắt đầu tại một vị trí đã chọn và tiếp tục trong một số vị trí đã lập trình trong một chuỗi đã lập trình. Truy cập bắt đầu bằng việc đăng ký lệnh ACTIVE, sau đó là lệnh READ hoặc WRITE. Các bit địa chỉ được đăng ký trùng với lệnh ACTIVE được sử dụng để chọn ngân hàng và hàng sẽ được truy cập (BA0 và BA1 chọn ngân hàng, A0 A12 chọn hàng). Các bit địa chỉ A0-A9 (x16); A0-A9, A11 (x8) được đăng ký trùng với lệnh READ hoặc WRITE được sử dụng để chọn vị trí cột bắt đầu cho truy cập burst.
Trước khi hoạt động bình thường, SDRAM phải được khởi tạo. Các phần sau đây cung cấp thông tin chi tiết bao gồm khởi tạo thiết bị, định nghĩa thanh ghi, mô tả lệnh và hoạt động của thiết bị.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
Loạt
|
-
|
andnbsp;
|
|
Đóng gói
|
Khay
|
andnbsp;
|
|
Trạng thái linh kiện
|
Lỗi thời
|
andnbsp;
|
|
DigiKey có thể lập trình
|
Không được xác minh
|
andnbsp;
|
|
Loại bộ nhớ
|
Dễ bay hơi
|
andnbsp;
|
|
Định dạng bộ nhớ
|
andnbsp;
|
|
|
Công nghệ
|
SDRAM
|
andnbsp;
|
|
Kích thước bộ nhớ
|
andnbsp;
|
|
|
Tổ chức bộ nhớ
|
32M x 16
|
andnbsp;
|
|
Giao diện bộ nhớ
|
Song song
|
andnbsp;
|
|
Tần số xung nhịp
|
143 MHz
|
andnbsp;
|
|
Thời gian chu kỳ ghi - Từ, Trang
|
-
|
andnbsp;
|
|
Thời gian truy cập
|
5.4 ns
|
andnbsp;
|
|
Điện áp - Nguồn
|
3V ~ 3.6V
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
0anddeg;C ~ 70anddeg;C (TA)
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
andnbsp;
|
|
|
Gói thiết bị nhà cung cấp
|
54-TSOP II
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
