TPA3221DDVR 100W Stereo Class-D Amp 92% Hiệu suất 4,5-26V Tự cung cấp bảo vệ nâng cao Kiểm soát I2C THD + N and EMI thấp cho hệ thống âm thanh chất lượng cao

TPA3221DDVR 100W Stereo Class-D Amp 92% Hiệu suất 4,5-26V Tự cung cấp bảo vệ nâng cao Kiểm soát I2C THD + N and EMI thấp cho hệ thống âm thanh chất lượng cao

Đặc điểm

• Hoạt động điện áp cung cấp từ 7V đến 30V

• Stereo (2 x BTL) và hoạt động đơn (1 x PBTL)

• Lượng đầu ra ở mức 10% THD + N

- 105W Stereo thành 4Ω trong cấu hình BTL

112W Stereo thành 3Ω trong cấu hình BTL

208W Mono thành 2Ω trong cấu hình PBTL

• Lượng đầu ra ở mức 1% THD + N

️ 88W Stereo thành 4Ω trong cấu hình BTL

️ 100W Stereo thành 3Ω trong cấu hình BTL

170W Mono thành 2Ω trong cấu hình PBTL

• Động cơ cổng 5V hoặc LDO tích hợp cho hoạt động cung cấp đơn tùy chọn

• Thiết kế phản hồi vòng kín

¢ Phạm vi tín hiệu lên đến 100kHz cho nội dung tần số cao từ các nguồn HD

THD + N ở 1W thành 4Ω

- 60dB PSRR (BTL, Không tín hiệu đầu vào)

Tiếng ồn đầu ra <75μV (A-weighted)

️ > 108dB SNR (A-weighted)

️ Định dạng AD hoặc HEAD

• Chế độ hoạt động năng lượng thấp

Chế độ chờ: tắt âm và tắt < 1mA

️ Kế hoạch điều chỉnh HEAD với dòng điện không hoạt động thấp

Hành động BTL một kênh

• Nhiều tùy chọn đầu vào để đơn giản hóa thiết kế preamp

️ Nhập phân số hoặc đầu vào tương tự một đầu

️ Lợi nhuận có thể chọn: 18dB, 24dB, 30dB, 34dB

• Bảo vệ tích hợp: Tối thiểu điện áp, giới hạn dòng điện theo chu kỳ, mạch ngắn, phát hiện cắt, cảnh báo và tắt nhiệt độ quá cao và bảo vệ loa DC

• 90% hiệu quả hoạt động lớp D (4Ω)

• Bàn đệm nhiệt nằm ở đáy gói

• Gia đình các thiết bị tương thích với chân với các tùy chọn mức điện áp và công suất

Ứng dụng

• Bluetooth và loa Wi-FiTM

• Các thanh âm thanh

• Subwoofers

• Hệ thống âm thanh trên kệ sách

• Các diễn giả chuyên nghiệp và phát biểu trước công chúng (PA)

Mô tả

TPA3221 là một bộ khuếch đại hạng D công suất cao cho phép hoạt động hiệu quả ở mức công suất đầy đủ, không hoạt động và chờ. Thiết bị có phản hồi vòng kín với băng thông lên đến 100kHz,cung cấp biến dạng thấp trên băng tần âm thanh và cung cấp chất lượng âm thanh tuyệt vờiThiết bị hoạt động với AD hoặc điều chế HEAD tần suất trống thấp (chế độ AD hiệu quả cao), và có thể chạy lên đến 2 x 105W trong tải 4Ω hoặc 1 x 208W trong tải 2Ω.

TPA3221 có giao diện đầu vào tương tự đơn hoặc chênh lệch hỗ trợ tối đa 2VRMS với bốn lợi nhuận có thể chọn: 18dB, 24dB, 30dB và 34dB. TPA3221 cũng đạt hiệu quả > 90%,Lượng hoạt động trống thấp (<0.25W) và công suất chờ cực thấp (<0.1W). Điều này có thể thông qua việc sử dụng MOSFET 70mΩ, một chương trình ổ cổng tối ưu hóa và chế độ hoạt động năng lượng thấp.TPA3221 bao gồm một LDO tích hợp để dễ dàng tích hợp trong các hệ thống cung cấp điện duy nhấtĐể đơn giản hóa thiết kế hơn nữa, thiết bị tích hợp các tính năng bảo vệ thiết yếu bao gồm điện áp thấp, giới hạn dòng điện theo chu kỳ, mạch ngắn, phát hiện cắt,cảnh báo nhiệt độ quá cao và tắt, cũng như bảo vệ loa DC.

Thông tin

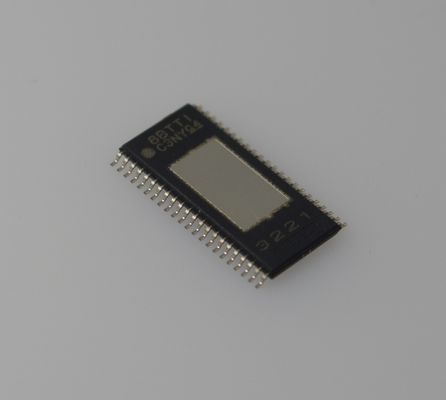

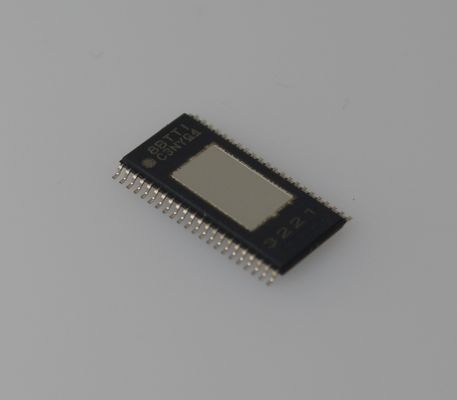

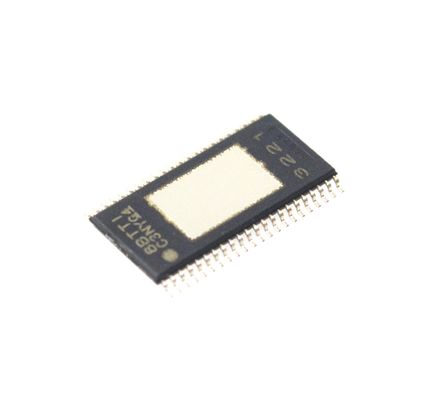

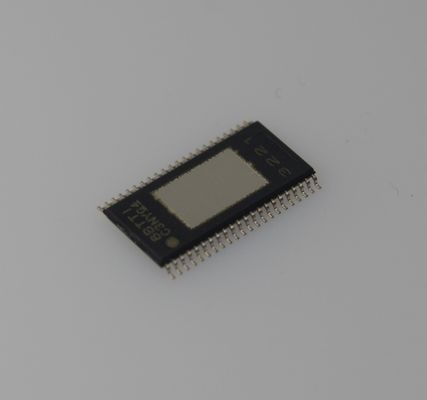

Hình vẽ
