ADS8638SRGET Bộ chuyển đổi ADC SAR 8 kênh 16-Bit 500kSPS với Giao diện SPI Độ ồn thấp Độ chính xác cao Phạm vi cung cấp rộng và Hiệu suất mạnh mẽ cho Ứng dụng Công nghiệp
andnbsp;
TÍNH NĂNG
Phạm vi đầu vào có thể lựa chọn:
andnbsp; andplusmn;10V, andplusmn;5V, +2.5V, OV đến 10V hoặc OV đến 5V
andnbsp; Lên đến andplusmn;12V với Tham chiếu Bên ngoài
Không có Chuyển đổi Ẩn lên đến 1MSPS
Hiệu suất vượt trội:
andnbsp; 12 Bit Không có Mã bị thiếu
andnbsp;andnbsp;INL: +O.9LSB
andnbsp;andnbsp;SNR:71.8dB
Tích hợp cao:
andnbsp;andnbsp;Mux đầu vào 4 hoặc 8 kênh
andnbsp;andnbsp;Cảm biến nhiệt độ
andnbsp; Tham chiếu điện áp bên trong
andnbsp; Ngưỡng báo động cho mỗi kênh
Tiêu thụ điện năng thấp:
andnbsp;andnbsp;14.45mW ở 1MSPS
andnbsp; 5.85mW ở 0.1MSPS
andnbsp; Chế độ Tắt nguồn linh hoạt
Giao diện nối tiếp tương thích SPi
Phạm vi nhiệt độ mở rộng:
andnbsp; -40and#39;C đến +125anddeg;C
Kích thước nhỏ: Gói QFN 4mm x 4mm
andnbsp;
MÔ TẢ
ADS8634 và ADS8638 (ADS8634/8) là bộ chuyển đổi tương tự sang kỹ thuật số (ADC) 12 bit có khả năng đo đầu vào lên đến +10V ở 1MSPS. Sử dụng lõi thanh ghi xấp xỉ liên tiếp (SAR), các ADC này cung cấp một mặt trước lấy mẫu và giữ mà không có độ trễ trong các chuyển đổi. ADS8634 bao gồm một bộ ghép kênh đầu vào (mux) để đo tối đa bốn đầu vào. ADS8638 có thể đo tối đa tám đầu vào
Ngoài bộ ghép kênh đầu vào, ADS8634/8 còn có cảm biến nhiệt độ bên trong, tham chiếu điện áp và bộ so sánh kỹ thuật số để đặt ngưỡng báo động trên mỗi đầu vào; do đó, chỉ cần một lượng tối thiểu các thành phần bên ngoài. Giao diện tương thích ASPl cung cấp giao tiếp và điều khiển đơn giản. Nguồn cung cấp kỹ thuật số hoạt động từ 5V xuống đến 1.8V để kết nối trực tiếp với nhiều loại bộ xử lý và bộ điều khiển.
Lý tưởng cho các ứng dụng đo lường công nghiệp đòi hỏi khắt khe, ADS8634/8 được chỉ định đầy đủ trong phạm vi nhiệt độ công nghiệp mở rộng từ -40*C đến +125anddeg;C và có sẵn trong gói QFN-24 có hệ số dạng nhỏ.
andnbsp;
ỨNG DỤNG
andbull; Điều khiển quy trình công nghiệp (PLC)
andbull; Hệ thống thu thập dữ liệu
andbull; Hệ thống vòng kín tốc độ cao
andbull; Nguồn cung cấp điện kỹ thuật số
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Texas Instruments
|
andnbsp;
|
|
Dòng
|
-
|
andnbsp;
|
|
Đóng gói
|
Băng vàamp; Reel (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Số bit
|
12
|
andnbsp;
|
|
Tốc độ lấy mẫu (Mỗi giây)
|
1M
|
andnbsp;
|
|
Số lượng đầu vào
|
8
|
andnbsp;
|
|
Loại đầu vào
|
Đầu đơn
|
andnbsp;
|
|
Giao diện dữ liệu
|
SPI
|
andnbsp;
|
|
Cấu hình
|
MUX-S/H-ADC
|
andnbsp;
|
|
Tỷ lệ - S/H:ADC
|
1:1
|
andnbsp;
|
|
Số lượng bộ chuyển đổi A/D
|
1
|
andnbsp;
|
|
Kiến trúc
|
SAR
|
andnbsp;
|
|
Loại tham chiếu
|
Bên ngoài, Bên trong
|
andnbsp;
|
|
Điện áp - Cung cấp, Tương tự
|
2.7V ~ 5.25V
|
andnbsp;
|
|
Điện áp - Cung cấp, Kỹ thuật số
|
1.65V ~ 5.25V
|
andnbsp;
|
|
Tính năng
|
Cảm biến nhiệt độ
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|

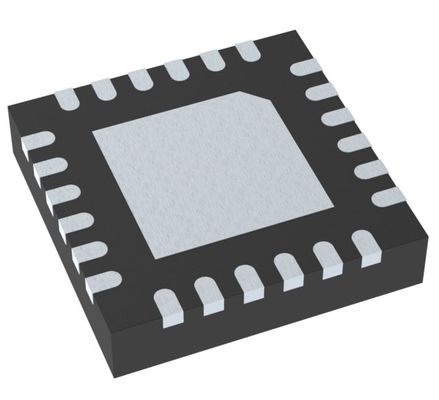

Gói / Vỏ
|
24-VFQFN Pad lộ ra
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
24-VQFN (4x4)
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
andnbsp;
