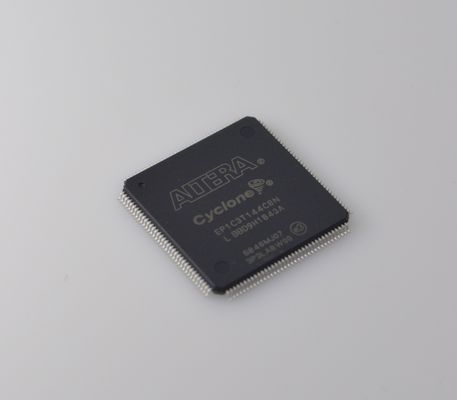

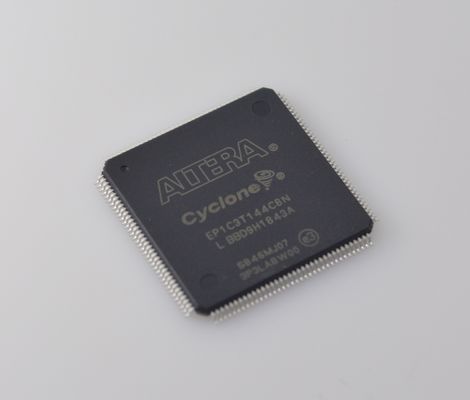

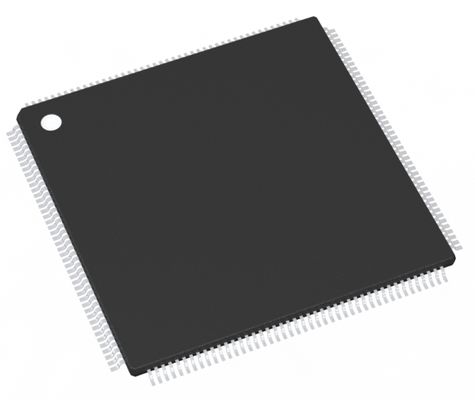

EP1C3T144C8N Cyclone FPGA với 2.910 LE 144-Pin TQFP 3.3V Hoạt động trên chip PLL chi phí thấp and I / O linh hoạt cho kiểm soát và tạo mẫu nhúng

EP1C3T144C8N FPGA Cyclone với 2.910 LE, 144-Pin TQFP, Hoạt động 3.3V, PLL tích hợp, I/O Chi phí thấp and Linh hoạt cho Điều khiển and Tạo mẫu nhúng

andnbsp;

Tính năng

■ 2.910 đến 20.060 LE, xem Bảng 1andndash;1

■ Lên đến 294.912 bit RAM (36.864 byte)

■ Hỗ trợ cấu hình thông qua thiết bị cấu hình nối tiếp chi phí thấp

■ Hỗ trợ các chuẩn I/O LVTTL, LVCMOS, SSTL-2 và SSTL-3

■ Hỗ trợ chuẩn PCI 66- và 33-MHz, 64- và 32-bit

■ Hỗ trợ I/O LVDS tốc độ cao (640 Mbps)

■ Hỗ trợ I/O LVDS tốc độ thấp (311 Mbps)

■ Hỗ trợ I/O RSDS 311-Mbps

■ Lên đến hai PLL trên mỗi thiết bị cung cấp nhân và dịch pha đồng hồ

■ Lên đến tám đường đồng hồ toàn cục với sáu tài nguyên đồng hồ khả dụng trên mỗi hàng khối mảng logic (LAB)

■ Hỗ trợ bộ nhớ ngoài, bao gồm DDR SDRAM (133 MHz), FCRAM và SDRAM tốc độ đơn (SDR)

■ Hỗ trợ nhiều lõi sở hữu trí tuệ (IP), bao gồm các chức năng Alteraandreg; MegaCoreandreg; và các megafunction Altera Megafunctions Partners Program (AMPPSM).

andnbsp;

Mô tả

Thiết bị Cycloneandreg; chứa một kiến trúc dựa trên hàng và cột hai chiều để triển khai logic tùy chỉnh. Các kết nối liên kết cột và hàng với tốc độ khác nhau cung cấp các kết nối tín hiệu giữa các LAB và các khối bộ nhớ nhúng.

Mảng logic bao gồm các LAB, với 10 LE trong mỗi LAB. LE là một đơn vị logic nhỏ cung cấp việc triển khai hiệu quả các chức năng logic của người dùng. Các LAB được nhóm thành hàng và cột trên toàn bộ thiết bị. Các thiết bị Cyclone có phạm vi từ 2.910 đến 20.060 LE.

Các khối RAM M4K là các khối bộ nhớ cổng kép thực sự với 4K bit bộ nhớ cộng với chẵn lẻ (4.608 bit). Các khối này cung cấp bộ nhớ cổng kép thực sự chuyên dụng, cổng kép đơn giản hoặc bộ nhớ cổng đơn rộng lên đến 36 bit ở tốc độ lên đến 250 MHz. Các khối này được nhóm thành các cột trên toàn bộ thiết bị ở giữa một số LAB nhất định. Các thiết bị Cyclone cung cấp từ 60 đến 288 Kbit RAM nhúng.

Mỗi chân I/O của thiết bị Cyclone được cấp bởi một phần tử I/O (IOE) nằm ở cuối hàng và cột LAB xung quanh chu vi của thiết bị. Các chân I/O hỗ trợ các chuẩn I/O đơn và vi sai khác nhau, chẳng hạn như chuẩn PCI 66- và 33-MHz, 64- và 32-bit và chuẩn I/O LVDS ở tốc độ lên đến 640 Mbps. Mỗi IOE chứa một bộ đệm I/O hai chiều và ba thanh ghi để đăng ký tín hiệu đầu vào, đầu ra và cho phép đầu ra. Các chân DQS, DQ và DM đa năng cùng với các chuỗi trễ (được sử dụng để căn chỉnh pha tín hiệu DDR) cung cấp hỗ trợ giao diện với các thiết bị bộ nhớ ngoài như DDR SDRAM và các thiết bị FCRAM ở tốc độ lên đến 133 MHz (266 Mbps).

Các thiết bị Cyclone cung cấp một mạng đồng hồ toàn cục và tối đa hai PLL. Mạng đồng hồ toàn cục bao gồm tám đường đồng hồ toàn cục chạy trên toàn bộ thiết bị. Mạng đồng hồ toàn cục có thể cung cấp đồng hồ cho tất cả các tài nguyên trong thiết bị, chẳng hạn như IOE, LE và khối bộ nhớ. Các đường đồng hồ toàn cục cũng có thể được sử dụng cho các tín hiệu điều khiển. PLL Cyclone cung cấp đồng hồ đa năng với nhân và dịch pha đồng hồ cũng như đầu ra bên ngoài để hỗ trợ I/O vi sai tốc độ cao.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
