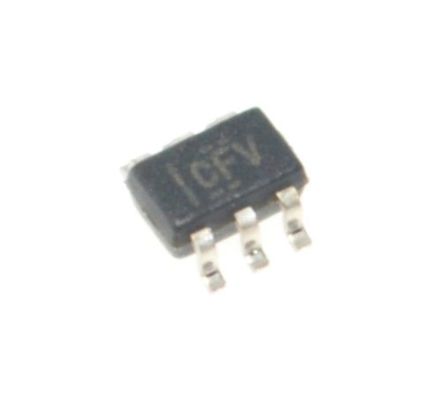

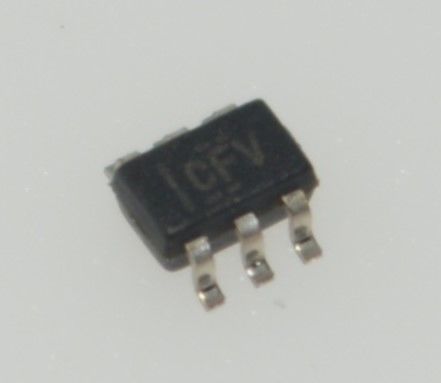

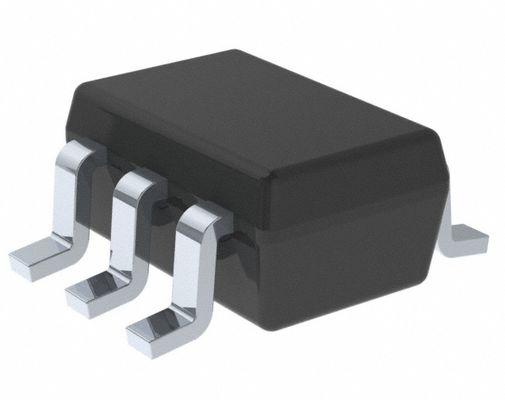

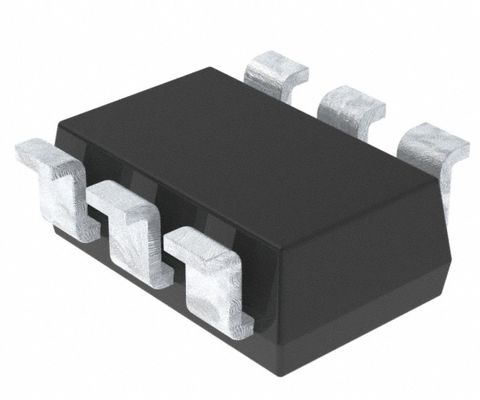

INA214AIDCKR 26V Điện chính xác hiện tại Shunt Monitor 100μV Offset SC70-6 Gói rộng 2.7-26V phạm vi thấp 85μA IQ Bi-directional Sensing - lý tưởng cho pin / quản lý năng lượng

INA214AIDCKR Màn hình điện trở shunt dòng điện chính xác 26V Độ lệch 100µV Gói SC70-6 Phạm vi rộng 2.7-26V Dòng điện thấp 85µA Cảm biến hai chiều - Lý tưởng cho Quản lý pin/nguồn

Tính năng

• Định dạng được cập nhật để phù hợp với bố cục và luồng mới của TI. Bảng, hình và tham chiếu chéo sử dụng trình tự đánh số mới trong toàn bộ tài liệu. Phạm vi chế độ chung rộng: -0,3 V đến 26 V

• Điện áp bù: ±35 µV (Tối đa, INA210) (Cho phép sụt áp shunt 10-mV toàn dải)

• Độ chính xác:

• Lỗi khuếch đại (Tối đa trên nhiệt độ):

  • ±0,5% (Phiên bản C)

  • ±1% (Phiên bản A và B)

• Độ trôi bù 0,5-µV/°C (Tối đa)

• Độ trôi khuếch đại 10-ppm/°C (Tối đa)

• Lựa chọn khuếch đại:

• INA210: 200 V/V

• INA211: 500 V/V

• INA212: 1000 V/V

• INA213: 50 V/V

• INA214: 100 V/V

• INA215: 75 V/V

• Dòng điện tĩnh: 100 µA (Tối đa)

• Gói SC70 và UQFN mỏng: Tất cả các kiểu

Ứng dụng

• Máy tính xách tay

• Điện thoại di động

• Thiết bị viễn thông

• Quản lý năng lượng

• Bộ sạc pin

Mô tả

INA21x là các bộ theo dõi điện áp đầu ra, điện trở shunt dòng điện (còn được gọi là bộ khuếch đại cảm biến dòng điện) thường được sử dụng để bảo vệ quá dòng, đo dòng điện chính xác để tối ưu hóa hệ thống hoặc trong các mạch phản hồi vòng kín. Dòng thiết bị này có thể cảm nhận được độ sụt trên các điện trở shunt ở điện áp chế độ chung từ -0,3 V đến 26 V, độc lập với điện áp cung cấp. Sáu mức khuếch đại cố định có sẵn: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V hoặc 1000 V/V. Độ lệch thấp của kiến ​​trúc trôi bằng không cho phép cảm biến dòng điện với độ sụt tối đa trên điện trở shunt thấp tới 10-mV toàn dải.

Các thiết bị này hoạt động từ nguồn điện đơn 2,7 V đến 26 V, tiêu thụ tối đa 100 µA dòng điện cung cấp. Tất cả các phiên bản đều được chỉ định trong phạm vi nhiệt độ hoạt động mở rộng (-40°C đến +125°C) và được cung cấp trong các gói SC70 và UQFN.

THÔNG TIN

Bản vẽ
