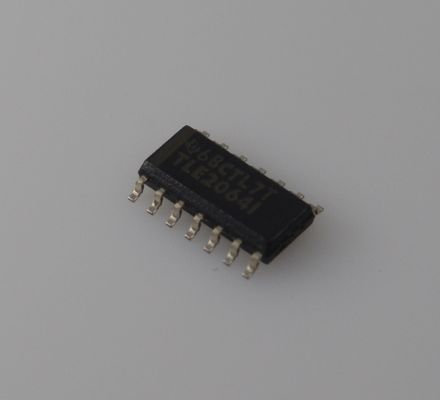

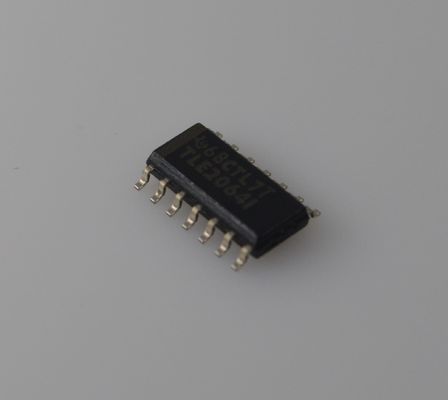

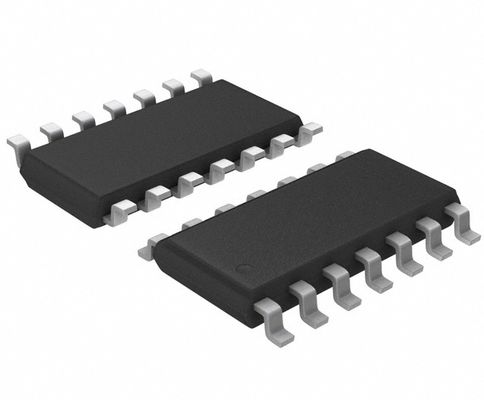

TLE2064IDR Bộ khuếch đại thuật toán đầu vào JFET Quad Precision với băng thông 10MHz, tốc độ quay 45V/µs, độ ồn thấp (16nV/√Hz), nguồn cung ±2V đến ±20V, Chống EMI and Cấp độ ô tô để Điều chỉnh tín hiệu tốc độ cao

TLE2064IDR Bộ khuếch đại thuật toán đầu vào JFET Quad Precision với băng thông 10MHz Tốc độ quay 45V/µs Tiếng ồn thấp (16nV/√Hz) ±2V đến ±20V Cung cấp Chống EMI & Cấp độ ô tô để Điều hòa tín hiệu tốc độ cao

Tính năng

• 2× Băng thông (2MHz) của Bộ khuếch đại thuật toán TL06x và TL03x

• Dòng điện cung cấp thấp: 290µA/Ch (điển hình)

• Cắt điện áp bù trên chip để cải thiện hiệu suất DC

• Ổ đĩa đầu ra cao, được chỉ định vào tải 100Ω

• Sàn tiếng ồn thấp hơn so với các thế hệ BiFET công suất thấp trước đó

Ứng dụng

• Điều khiển động cơ kỹ thuật số toàn quyền

• Bộ phận điều khiển chuyến bay

• Mô-đun đầu vào tương tự

Mô tả

Dòng TLE206x của bộ khuếch đại thuật toán đầu vào JFET công suất thấp tăng gấp đôi băng thông của các dòng BiFET TL06x và TL03x thế hệ trước mà không làm tăng đáng kể mức tiêu thụ điện năng. Quy trình Excalibur của Texas Instruments cũng mang lại sàn tiếng ồn thấp hơn so với TL06x và TL03x. Cắt Zener trên chip của điện áp bù mang lại các cấp độ chính xác cho các ứng dụng ghép DC. Các thiết bị TL206x tương thích chân với các BiFET khác của Texas Instruments, ở chỗ các thiết bị có thể được sử dụng để tăng gấp đôi băng thông của các mạch TL06x và TL03x hoặc để giảm mức tiêu thụ điện năng của các mạch TL05x, TL07x và TL08x gần 90%.

Bộ khuếch đại thuật toán BiFET cung cấp trở kháng đầu vào vốn có cao hơn của bóng bán dẫn đầu vào JFET, mà không làm giảm ổ đĩa đầu ra liên quan đến bộ khuếch đại lưỡng cực. Các tính năng của thiết bị này được thiết kế để giao tiếp với các cảm biến trở kháng cao hoặc tín hiệu AC mức thấp. Các thiết bị này cũng có phản hồi AC vốn có tốt hơn so với các thiết bị lưỡng cực hoặc CMOS có mức tiêu thụ điện năng tương đương. Dòng TLE206x có mạch ổ đĩa đầu ra cao có khả năng điều khiển tải 100Ω ở mức cung cấp thấp tới ±5V. Điều này làm cho chúng phù hợp duy nhất để điều khiển tải biến áp trong modem và các ứng dụng khác yêu cầu các đặc tính AC tốt, công suất thấp và ổ đĩa đầu ra cao.

Vì bộ khuếch đại thuật toán BiFET được thiết kế để sử dụng với nguồn cung cấp kép, cần phải cẩn thận để quan sát các giới hạn điện áp đầu vào chế độ chung và dao động đầu ra khi hoạt động từ một nguồn cung cấp duy nhất. Cần phải định thiên DC của tín hiệu đầu vào và tải phải được kết thúc vào một nút nối đất ảo ở giữa nguồn cung cấp. Bộ tạo nối đất ảo tích hợp TLE2426 của Texas Instruments rất hữu ích khi vận hành bộ khuếch đại BiFET từ các nguồn cung cấp đơn.

TLE206x được chỉ định đầy đủ ở ±15V và ±5V. Để vận hành trong các hệ thống điện áp thấp hoặc nguồn cung cấp đơn, nên sử dụng các dòng bộ khuếch đại thuật toán LinCMOS của Texas Instruments (tiền tố TLC- và TLV-). Khi chuyển từ bộ khuếch đại BiFET sang CMOS, cần đặc biệt chú ý đến các yêu cầu về tốc độ quay và băng thông cũng như tải đầu ra. Bộ khuếch đại thuật toán CMOS TLV2432 và TLV2442 của Texas Instruments là những lựa chọn tuyệt vời để xem xét.

THÔNG TIN

Bản vẽ
