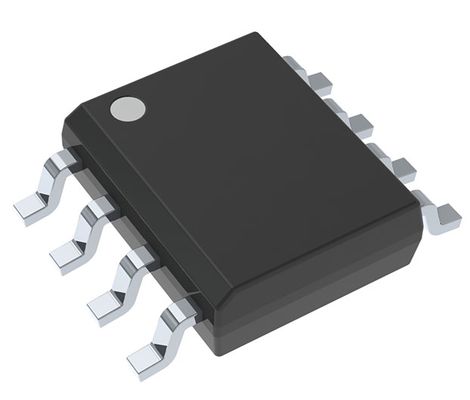

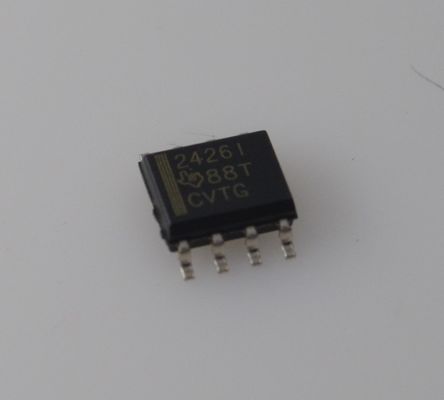

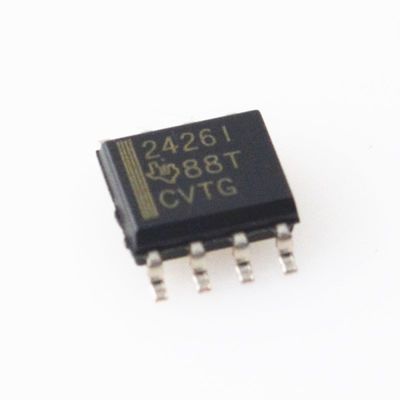

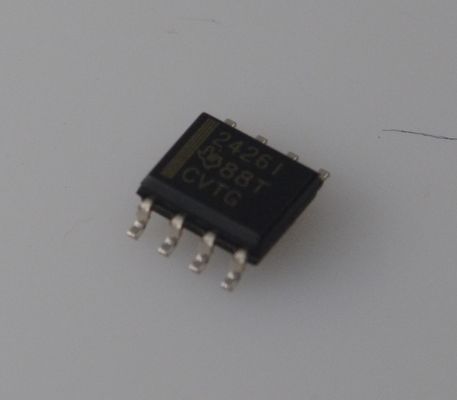

TLE2426IDR Precision Virtual Ground Reference IC với độ chính xác ±0,05% 1mA Output 1.4V đến 40V Wide Input TC thấp (35ppm/°C) và bảo vệ mạch ngắn cho các hệ thống cung cấp đơn

TLE2426IDR IC Tham chiếu đất ảo chính xác với độ chính xác ±0,05% Đầu ra 1mA Đầu vào rộng 1,4V đến 40V TC thấp (35ppm/°C) và Bảo vệ ngắn mạch cho Hệ thống một nguồn

Tính năng

Đất ảo 1/2 VI cho Hệ thống tương tự

Gói TO-226AA 3 đầu cuối độc lập

Hoạt động vi mô...170 µA Điển hình, VI = 5 V

Phạm vi VI rộng...4 V đến 40 V

Khả năng dòng điện đầu ra cao

  − Nguồn...20 mA Điển hình

  − Chìm...20 mA Điển hình

Điều chỉnh đầu ra tuyệt vời

− −45 µV Điển hình tại IO = 0 đến −10 mA

− +15 µV Điển hình tại IO = 0 đến +10 mA

Đầu ra trở kháng thấp...0,0075 Ω Điển hình

Chân giảm tiếng ồn (Chỉ có gói D, JG và P)

Ứng dụng

1. Mạch op-Amp một nguồn
Tạo ra một đất ảo (VCC/2) cho các bộ khuếch đại hoạt động một nguồn (ví dụ: TLE202x, dòng TLV), loại bỏ sự cần thiết của nguồn điện kép.
Các trường hợp sử dụng điển hình: Điều hòa tín hiệu, giao diện cảm biến, tiền khuếch đại âm thanh.

2. Hệ thống thu thập dữ liệu (DAQ)
Cung cấp một tham chiếu giữa đường ray ổn định cho các mạch ADC/DAC, cho phép dao động tín hiệu lưỡng cực (ví dụ: +2,5V từ một nguồn đơn 5V).
Các trường hợp sử dụng điển hình: Cảm biến công nghiệp, thiết bị y sinh.

3. Thiết bị di động/chạy bằng pin
Dòng điện tĩnh thấp (400uA) và dải điện áp đầu vào rộng (1,4V đến 40v) làm cho nó lý tưởng cho các ứng dụng chạy bằng pin với sự dao động điện áp.
Các trường hợp sử dụng điển hình: Đồng hồ cầm tay, nút cảm biến không dây.

4. Điện tử ô tô
Đủ điều kiện AEC-Q100 để có hiệu suất đáng tin cậy trong môi trường nhiệt độ cao và rung động cao, phù hợp với quản lý năng lượng xe và xử lý tín hiệu cảm biến.

5. Thiết bị đo lường & thử nghiệm
Độ chính xác cao (+0,05%) và trôi nhiệt độ thấp (35ppm/°C) đảm bảo các tham chiếu điện áp ổn định trong đồng hồ vạn năng, dao động ký và các thiết bị chính xác khác.

Mô tả

Trong các ứng dụng điều hòa tín hiệu sử dụng một nguồn điện duy nhất, điện áp tham chiếu bằng một nửa điện áp cung cấp là cần thiết để chấm dứt tất cả các mặt đất tín hiệu tương tự. Texas Instruments trình bày một mặt đất ảo chính xác có điện áp đầu ra luôn bằng một nửa điện áp đầu vào, TLE2426 “bộ chia đường ray.”

Sự kết hợp độc đáo của một bộ khuếch đại hoạt động vi mô hiệu suất cao và một bộ chia được cắt tỉa chính xác trên một chip silicon duy nhất dẫn đến tỷ lệ VO/VI chính xác là 0,5 trong khi chìm và cung cấp dòng điện. TLE2426 cung cấp đầu ra trở kháng thấp với khả năng chìm và cung cấp 20 mA trong khi tiêu thụ ít hơn 280µA dòng điện cung cấp trên toàn bộ dải đầu vào từ 4V đến 40V. Một nhà thiết kế không cần phải trả giá bằng không gian bảng cho một mặt đất tín hiệu thông thường bao gồm điện trở, tụ điện, bộ khuếch đại hoạt động và tham chiếu điện áp. Hiệu suất và độ chính xác của TLE2426 có sẵn trong một gói LP 3 đầu cuối tiết kiệm không gian, dễ sử dụng. Để tăng hiệu suất, các gói 8 chân tùy chọn cung cấp một chân giảm tiếng ồn. Với việc bổ sung một tụ điện bên ngoài (CNR), tiếng ồn đỉnh-đỉnh được giảm trong khi khả năng loại bỏ gợn sóng đường dây được cải thiện.

Dung sai đầu ra ban đầu cho một hệ thống 5-V hoặc 12-V duy nhất là tốt hơn 1% với 3,6% trên toàn bộ dải đầu vào 40-V. Khả năng loại bỏ gợn sóng vượt quá 12 bit độ chính xác. Cho dù ứng dụng là cho một đầu trước thu thập dữ liệu, chấm dứt tín hiệu tương tự hoặc chỉ đơn giản là một tham chiếu điện áp chính xác, TLE2426 loại bỏ một nguồn lỗi hệ thống chính.

THÔNG TIN

Bản vẽ
