Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| Làm nổi bật: | Bộ lọc triệt nhiễu EMI/RFI 142MHz,Bộ lọc tuân thủ RoHS kích thước 0805,Bộ lọc IoT không dây suy hao cao |
||

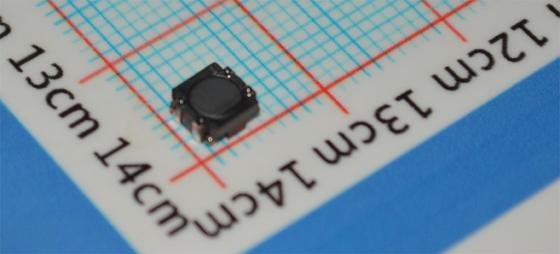

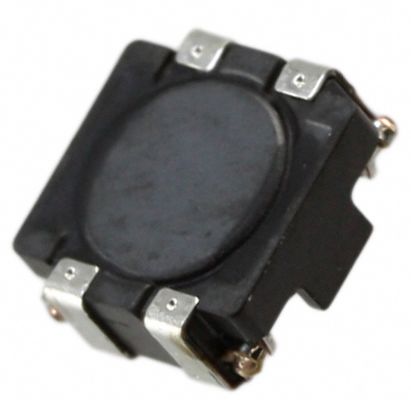

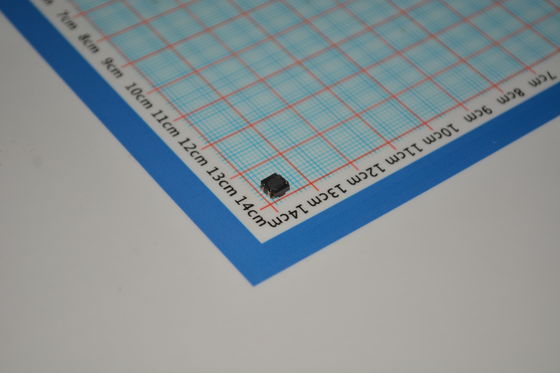

Bộ lọc ACM4520-142-2P-TL000 142MHz, suy hao chèn 2.5dB, kích thước 0805, suy giảm cao, dung sai andplusmn;0.5dB, tuân thủ RoHS, triệt nhiễu EMI/RFI, tối ưu hóa cho không dây/IoT
andnbsp;
TÍNH NĂNG
◯Bộ lọc chế độ chung chip cho các ứng dụng dòng điện lớn.
◯Đối với mỗi dòng, có trở kháng chế độ chung và triệt nhiễu tuyệt vời trong một vỏ nhỏ gọn.
◯Thiết kế mỏng và kích thước nhỏ giúp nó tối ưu để gắn bề mặt.
◯Phạm vi nhiệt độ hoạt động: -40 đến +85anddeg;C
andnbsp;
ỨNG DỤNG
◯Biện pháp đối phó với nhiễu đường dây điện cho thiết bị điện tử (DVC, máy quay DVD, DSC, v.v.).
andnbsp;
Mô tả
◯Thời hạn bảo quản trong vòng 12 tháng. Đảm bảo tuân theo các điều kiện bảo quản (nhiệt độ: 5 đến 40anddeg;C, độ ẩm: 10 đến 75% RH hoặc ít hơn). Nếu thời hạn bảo quản trôi qua, việc hàn các điện cực đầu cuối có thể bị suy giảm.
◯Không sử dụng hoặc bảo quản ở những nơi có các điều kiện như ăn mòn do khí (muối, axit, kiềm, v.v.).
◯Việc sửa chữa hàn sau khi gắn phải nằm trong phạm vi các điều kiện được xác định trong thông số kỹ thuật. Nếu quá nóng, đoản mạch, suy giảm hiệu suất hoặc rút ngắn tuổi thọ có thể xảy ra.
◯Khi nhúng một bảng mạch in nơi một chip được gắn vào một bộ, hãy đảm bảo rằng không có ứng suất dư được truyền cho chip do biến dạng tổng thể của bảng mạch in và biến dạng một phần như tại các phần siết vít.
◯Tự làm nóng (tăng nhiệt độ) xảy ra khi bật nguồn, vì vậy dung sai phải đủ cho thiết kế nhiệt của bộ.
◯Bố trí cẩn thận cuộn dây cho thiết kế bảng mạch của loại che chắn không từ tính. Sự cố có thể xảy ra do nhiễu từ.
◯Sử dụng vòng đeo tay để xả tĩnh điện trong cơ thể bạn thông qua dây nối đất.
◯Không để sản phẩm tiếp xúc với nam châm hoặc từ trường.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
TDK Corporation
|
andnbsp;
|
|
Dòng sản phẩm
|
andnbsp;
|
|
|
Đóng gói
|
Băng and Cuộn (TR)
Băng cắt (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Loại bộ lọc
|
Đường dây điện
|
andnbsp;
|
|
Số lượng đường
|
2
|
andnbsp;
|
|
Trở kháng @ Tần số
|
1.4 kOhms @ 100 MHz
|
andnbsp;
|
|
Định mức dòng điện (Tối đa)
|
1.5A
|
andnbsp;
|
|
Điện trở DC (DCR) (Tối đa)
|
80mOhm
|
andnbsp;
|
|
Điện áp định mức - DC
|
50V
|
andnbsp;
|
|
Điện áp định mức - AC
|
-
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
Xếp hạng
|
-
|
andnbsp;
|
|
Cơ quan phê duyệt
|
-
|
andnbsp;
|
|
Tính năng
|
-
|
andnbsp;
|
|
Loại gắn
|
Gắn bề mặt
|
andnbsp;
|
|
Kích thước / Kích thước
|
0.185" L x 0.177" W (4.70mm x 4.50mm)
|
andnbsp;
|
|
Chiều cao (Tối đa)
|
0.079" (2.00mm)
|
andnbsp;
|
|
Gói / Vỏ
|
Ngang, 4 miếng đệm PC
|
andnbsp;
Bản vẽ
andnbsp;
andnbsp;
