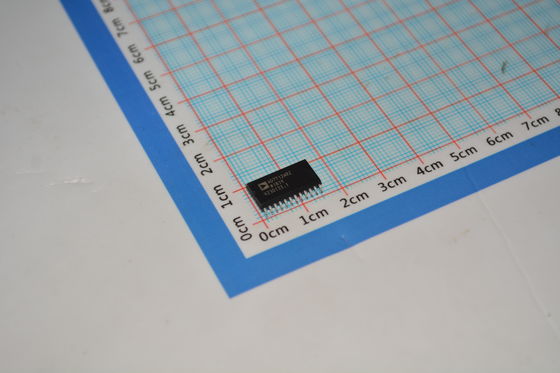

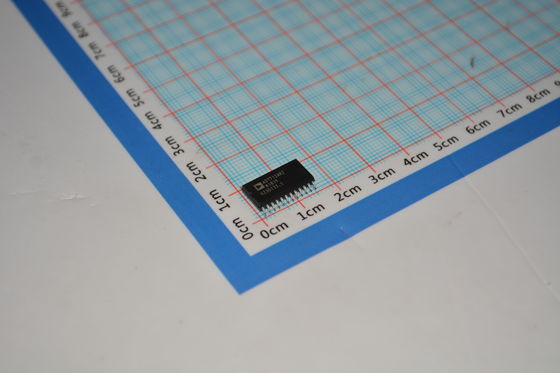

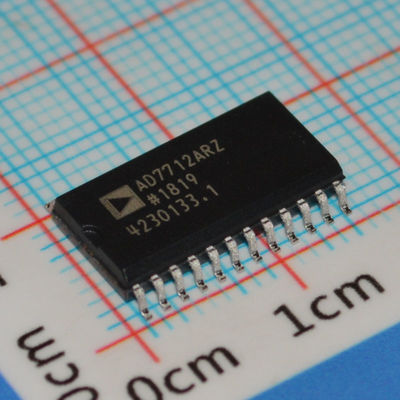

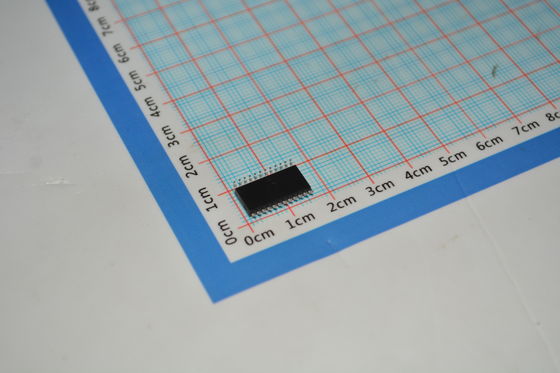

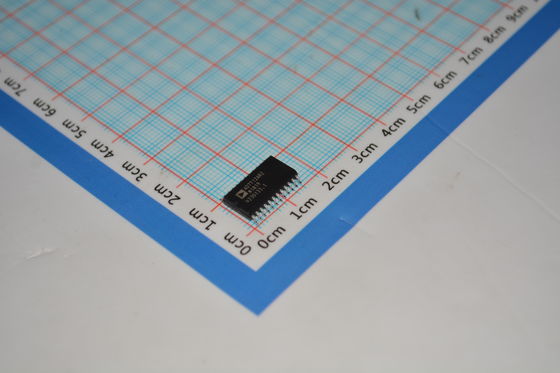

AD7712ARZ Bộ chuyển đổi ADC Σ-Δ 24-Bit với PGA tích hợp độ ồn thấp, Vận hành 5V/3V, Độ chính xác cao, Lọc linh hoạt và Công suất thấp cho Cảm biến chính xác

AD7712ARZ ADC 24-Bit Σ-Δ với PGA tích hợp độ ồn thấp, Vận hành 5V/3V, Độ chính xác cao, Lọc linh hoạt và Công suất thấp cho Cảm biến chính xác

TÍNH NĂNG

ADC cân bằng điện tích

24 bit không thiếu mã

0.0015% độ phi tuyến

Kênh đầu vào tương tự mức cao và mức thấp

Độ lợi có thể lập trình cho cả hai đầu vào

  Độ lợi từ 1 đến 128

  Đầu vào vi sai cho kênh mức thấp

Bộ lọc thông thấp với các điểm cắt bộ lọc có thể lập trình

Khả năng đọc/ghi các hệ số hiệu chuẩn

Giao diện nối tiếp vi điều khiển hai chiều

Tùy chọn tham chiếu nội/ngoại

Vận hành nguồn đơn hoặc kép

Công suất thấp (25 mW điển hình) với chế độ tắt nguồn

  (100 W điển hình)

ỨNG DỤNG

Kiểm soát quy trình

Máy phát thông minh

Thiết bị công nghiệp di động

MÔ TẢ

AD7712 là một bộ phận đầu cuối tương tự hoàn chỉnh cho các ứng dụng đo lường tần số thấp. Thiết bị có hai kênh đầu vào tương tự và chấp nhận tín hiệu mức thấp trực tiếp từ bộ chuyển đổi hoặc tín hiệu mức cao (vàplusmn;4 VREF) và xuất ra một từ kỹ thuật số nối tiếp. Nó sử dụng kỹ thuật chuyển đổi sigma-delta để đạt được hiệu suất lên đến 24 bit không thiếu mã. Tín hiệu đầu vào mức thấp được áp dụng cho một bộ phận đầu cuối độ lợi có thể lập trình độc quyền dựa trên bộ điều biến tương tự. Đầu vào tương tự mức cao được suy giảm trước khi được áp dụng cho cùng một bộ điều biến. Đầu ra bộ điều biến được xử lý bởi bộ lọc kỹ thuật số trên chip. Rãnh đầu tiên của bộ lọc kỹ thuật số này có thể được lập trình thông qua thanh ghi điều khiển trên chip, cho phép điều chỉnh điểm cắt bộ lọc và thời gian ổn định.

Thông thường, một trong các kênh sẽ được sử dụng làm kênh chính với kênh thứ hai được sử dụng làm đầu vào phụ để đo điện áp thứ hai theo định kỳ. Bộ phận này có thể được vận hành từ một nguồn cung cấp duy nhất (bằng cách nối chân VSS với AGND), với điều kiện là các tín hiệu đầu vào trên đầu vào tương tự mức thấp dương hơn vàndash;30 mV. Bằng cách lấy chân VSS âm, bộ phận này có thể chuyển đổi tín hiệu xuống vàndash;VREF trên đầu vào mức thấp này. Đầu vào mức thấp này, cũng như đầu vào tham chiếu, có khả năng đầu vào vi sai.

AD7712 lý tưởng để sử dụng trong các hệ thống thông minh, dựa trên vi điều khiển. Lựa chọn kênh đầu vào, cài đặt độ lợi và phân cực tín hiệu có thể được cấu hình trong phần mềm bằng cách sử dụng cổng nối tiếp hai chiều. AD7712 cũng chứa các tùy chọn hiệu chuẩn tự động, hiệu chuẩn hệ thống và hiệu chuẩn nền, đồng thời cho phép người dùng đọc và ghi các thanh ghi hiệu chuẩn trên chip.

Cấu trúc CMOS đảm bảo tiêu tán công suất thấp và chế độ tắt nguồn có thể lập trình phần cứng làm giảm mức tiêu thụ điện năng ở chế độ chờ xuống chỉ còn 100 vàmicro;W điển hình. Bộ phận này có sẵn trong gói kép trong dòng (DIP) bằng nhựa và kín, 24 chân, rộng 0,3 inch, cũng như gói nhỏ (SOIC) 24 chân.
