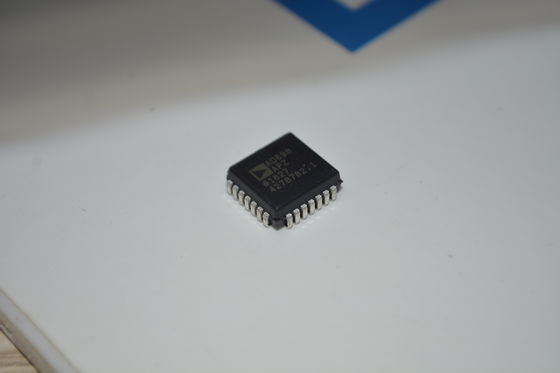

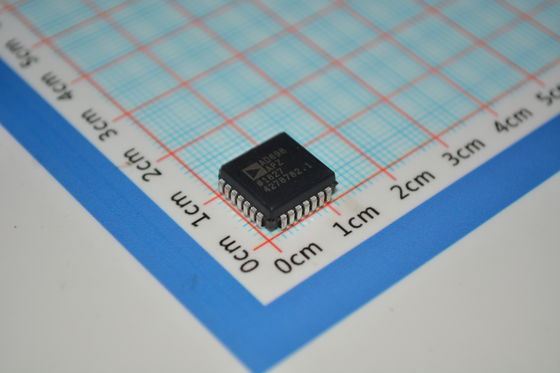

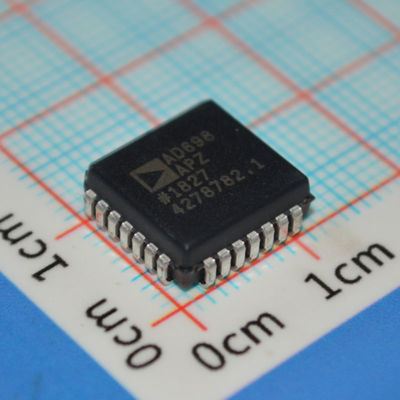

AD698APZ Điều hòa tín hiệu LVDT ± 12V đến ± 15V Hoạt động 20kHz băng thông 0,25% tuyến tính Một / hai nguồn cung cấp Phạm vi nhiệt độ công nghiệp cho cảm biến vị trí và điều khiển chuyển động

AD698APZ Bộ điều hòa tín hiệu LVDT vàplusmn;12V đến vàplusmn;15V Hoạt động Băng thông 20kHz Độ tuyến tính 0.25% Nguồn đơn/kép Phạm vi nhiệt độ công nghiệp để cảm biến vị trí vàamp; Điều khiển chuyển động

vànbsp;

TÍNH NĂNG

Giải pháp Chip đơn, Chứa bộ dao động và điện áp tham chiếu bên trong

Không cần điều chỉnh

Giao diện với Half-Bridge, LVDT 4 dây

Đầu ra DC tỷ lệ với vị trí

Dải tần số từ 20 Hz đến 20 kHz

Đầu ra đơn cực hoặc lưỡng cực

Cũng sẽ giải mã tín hiệu cầu AC

Hiệu suất vượt trội

vànbsp; Độ tuyến tính: 0.05%

vànbsp; Điện áp đầu ra: 11 V

vànbsp; Độ trôi khuếch đại: 20 ppm/C (điển hình)

vànbsp; Độ trôi bù: 5 ppm/C (điển hình)

vànbsp;

ỨNG DỤNG

Hầu hết các ứng dụng cho AD598 cũng có thể được thực hiện với AD698. Vui lòng tham khảo các ứng dụng được viết cho AD598 để biết giải thích chi tiết.

Xem bảng dữ liệu AD598 để biết:

vàndash; Vòng kiểm tra-Cân đo

vàndash; Hoạt động đồng bộ của nhiều LVDT

vàndash; Mạch vị trí-tần số độ phân giải cao

Mạch này có thể được sử dụng cho các cầu điện trở như đồng hồ đo biến dạng hoặc cho các cầu cảm ứng hoặc điện dung thường được sử dụng cho cảm biến áp suất hoặc lưu lượng. Các đầu ra tín hiệu mức thấp của các cảm biến này dễ bị nhiễu và nhiễu và là những ứng cử viên tốt cho các kỹ thuật xử lý tín hiệu ac.

vànbsp;

MÔ TẢ

AD698 là một hệ thống con điều hòa tín hiệu Biến áp vi sai tuyến tính (LVDT) hoàn chỉnh, nguyên khối. Nó được sử dụng kết hợp với LVDT để chuyển đổi vị trí cơ học của bộ chuyển đổi thành điện áp dc đơn cực hoặc lưỡng cực với độ chính xác và khả năng lặp lại cao. Tất cả các chức năng mạch đều được bao gồm trên chip. Với việc bổ sung một vài linh kiện thụ động bên ngoài để đặt tần số và độ lợi, AD698 chuyển đổi đầu ra LVDT thô thành tín hiệu dc được điều chỉnh. Thiết bị sẽ hoạt động với LVDT cầu bán phần, LVDT được kết nối trong cấu hình đối diện nối tiếp (4 dây) và RVDT.

AD698 chứa một bộ dao động sóng hình sin méo thấp để điều khiển sơ cấp LVDT. Hai kênh giải điều chế đồng bộ của AD698 được sử dụng để phát hiện biên độ sơ cấp và thứ cấp. Bộ phận chia đầu ra của thứ cấp cho biên độ của sơ cấp và nhân với một hệ số tỷ lệ. Điều này loại bỏ các lỗi hệ số tỷ lệ do sự trôi dạt trong biên độ của ổ đĩa chính, cải thiện hiệu suất nhiệt độ và độ ổn định.

AD698 sử dụng kiến ​​trúc tỷ lệ độc đáo để loại bỏ một số nhược điểm liên quan đến các phương pháp tiếp cận truyền thống để giao tiếp LVDT. Những lợi ích của mạch mới này là: không cần điều chỉnh; độ ổn định nhiệt độ được cải thiện; và khả năng hoán đổi bộ chuyển đổi được cải thiện.

vànbsp;

THÔNG TIN

vànbsp;

Bản vẽ
