Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| Làm nổi bật: | 1Máy phát đồng hồ.6GHz với điều khiển SPI,Máy phát đồng hồ LVDS/PECL cho 5G,Máy phát điện đồng hồ nhiệt độ công nghiệp <1ps jitter |
||

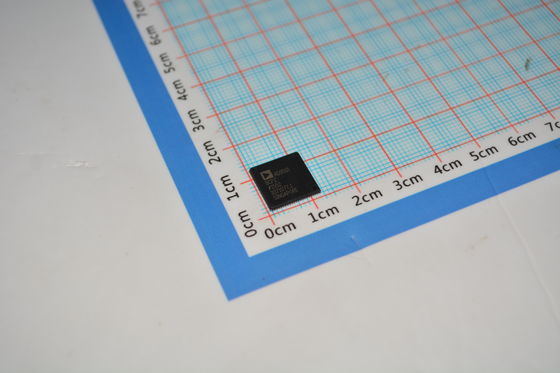

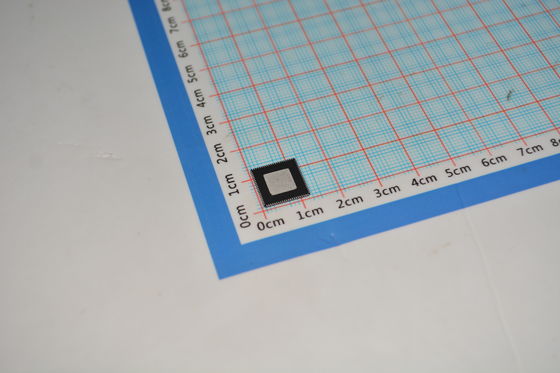

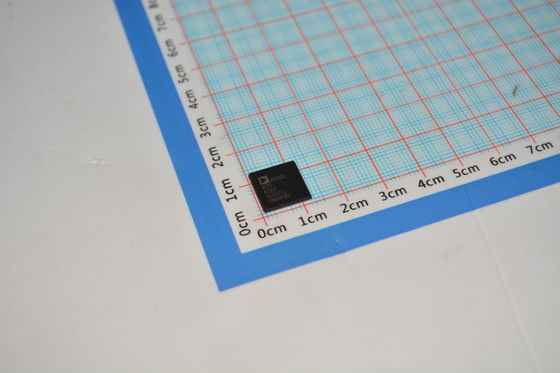

AD9531BCPZ Clock Generator 1.6GHz Output Jitter <1ps 3.3V/5V Supply SPI Control LVDS / PECL Outputs Industrial Temp cho 5G / Wireless / Networking
Các đặc điểm
3 lõi PLL / VCO tích hợp đầy đủ (PLL1, PLL2 và PLL3) Hiệu suất Jitter: 0,462 ps rms điển hình
PLL1, chế độ N phân số, băng thông 12 kHz đến 20 MHz
Mất tham chiếu và phát hiện khóa cho mỗi PLL
Chuyển đổi tần số chung có thể cấu hình bằng chân
Tự động đồng bộ hóa tất cả các đầu ra khi bật điện
Khả năng đồng bộ hóa đầu ra bằng tay
Bao gồm các bộ phận của hệ thống LFCSP
Thông tin chi tiết về PLL1
Chế độ phân số N/tổng N
VCXO bên ngoài tùy chọn
Chế độ trì hoãn cố định cho sự thay đổi pha tĩnh liên tục
2 đầu vào đồng hồ tham chiếu
Định dạng đầu vào: chênh lệch / đơn kết thúc
Phạm vi tần số: 9,5 MHz đến 260 MHz
Chuyển đổi tham chiếu: thủ công/tự động
10 đầu ra HSTL/CMOS với jitter cực thấp lên đến 400 MHz chi tiết PLL2
Chế độ số nguyên-N (1 đầu vào đồng hồ tham chiếu)
Định dạng đầu vào: chênh lệch / đơn kết thúc / tinh thể1
Phạm vi tần số: 9,5 MHz đến 250 MHz
12 đầu ra HSTL/CMOS lên đến 400 MHz
Thông tin chi tiết về PLL3
Chế độ số nguyên-N (1 đầu vào đồng hồ tham chiếu)
Định dạng đầu vào: chênh lệch / đơn kết thúc / tinh thể1
Phạm vi tần số: 9,5 MHz đến 250 MHz
12 đầu ra HSTL/CMOS lên đến 400 MHz
Thông tin chi tiết về PLL3
Chế độ số nguyên-N (1 đầu vào đồng hồ tham chiếu)
Phạm vi tần số: 9,5 MHz đến 100 MHz
Định dạng đầu vào: khác biệt / tinh thể (hỗ trợ một 25 MHz đến
50 MHz AT-cắt âm thanh tinh thể thạch anh)
2 HSTL/LVDS/CMOS đầu ra đến 400 MHz/150 MHz (sự khác biệt/CMOS)
Ứng dụng
Đồng hồ điều khiển thiết bị vô tuyến
Sản xuất và phân phối đồng hồ tiếng ồn pha thấp
Tạo và chuyển đổi đồng hồ cho SONET, 10GE, 10G FC và các giao thức 10 Gbps khác
Thẻ đường dây mạng 40 Gbps/100 Gbps, bao gồm SONET, Ethernet đồng bộ, OTU2/3/4
Chỉnh sửa lỗi về phía trước (G.710)
Máy phát sóng không dây hiệu suất cao
ATE và thiết bị đo hiệu suất cao
Cơ sở hạ tầng băng thông rộng
Thẻ đường Ethernet, chuyển mạch và bộ định tuyến
SATA và PCI-express
Mô tả
AD9531 cung cấp chức năng máy phát đồng hồ nhiều đầu ra và ba lõi vòng khóa pha (PLL) trên chip với tần số và định dạng đầu ra có thể lập trình SPI.
PLL1 cung cấp hai đầu vào tham chiếu và 10 đầu ra và bao gồm bốn cấu hình vòng được người dùng chọn.PLL có bộ lọc vòng tròn tích hợp đầy đủ chỉ yêu cầu một chất điện bên ngoài duy nhất (hoặc mạng RC hàng loạt). PLL1 cung cấp một phạm vi tần số đầu ra rộng đến 400 MHz và có khả năng hoạt động với bộ dao động tinh thể điều khiển điện áp bên ngoài (VCXO) và bộ lọc vòng lặp,thay vì bộ dao động điều khiển điện áp tích hợp (VCO) và bộ lọc vòng lặp.
PLL2 là một PLL số nguyên-N cung cấp một đầu vào tham chiếu duy nhất và 12 đầu ra.PLL2 tổng hợp tần số đầu ra lên đến 400 MHz từ nguồn REF2_x và đồng bộ hóa đồng hồ đầu ra với tham chiếu đầu vào.
PLL3 cung cấp một đầu vào tham chiếu duy nhất và hai đầu ra. PLL3 tổng hợp tần số đầu ra lên đến 400 MHz từ nguồn REF3_x và đồng bộ hóa đồng hồ đầu ra với tham chiếu đầu vào.AD9531 có sẵn trong một LFCSP 88 chì và được chỉ định trong phạm vi nhiệt độ hoạt động từ -40 °C đến +85 °C.
Trong toàn bộ trang dữ liệu này, các chân đa chức năng, chẳng hạn như LOR/M4, được đề cập bằng cả tên chân hoặc bằng một chức năng duy nhất của chân (ví dụ: LOR,khi chỉ có chức năng đó là có liên quan)Trong các trường hợp khác, văn bản và hình ảnh của trang dữ liệu này chứa tham chiếu đến kênh thay vì pin. Ví dụ, REF_A đề cập đến kênh REF_A thay vì các pin REF_AP và REF_AN.Cũng vậy., OUT3_1 đề cập đến kênh 1 của PLL3 thay vì các chân OUT3_1P và OUT3_1N. Ngoài ra, một ký hiệu rút gọn cho một cặp chân thay thế một tham chiếu rõ ràng đến mỗi chân (ví dụ:REF_Ax biểu thị các chân REF_AN và REF_AP.).
Thông tin
|
Nhóm
|
|
|
|
Nhà sản xuất
|
Analog Devices Inc.
|
|
|
Dòng
|
-
|
|
|
Bao bì
|
Thẻ
|
|
|
Tình trạng phần
|
Bị lỗi thời
|
|
|
DigiKey có thể lập trình
|
Không xác minh
|
|
|
PLL
|
Vâng.
|
|
|
Nhập
|
CMOS, LVDS, LVPECL, Crystal
|
|
|
Sản lượng
|
CMOS, HSTL, LVDS
|
|
|
Số mạch
|
3
|
|
|
Tỷ lệ - Input:Output
|
2:10, 1:12, 1:2
|
|
|
Phân biệt - Input:Output
|
Có/Có
|
|
|
Tần số - tối đa
|
400MHz
|
|
|
Phân số / nhân
|
Có/Có
|
|
|
Điện áp - Cung cấp
|
1.71V ~ 3.465V
|
|
|
Nhiệt độ hoạt động
|
-40 °C ~ 85 °C
|
|
|
Loại lắp đặt
|
Mặt đất
|
|
|
Bao bì / Vỏ
|
88-VFQFN Pad tiếp xúc, CSP
|
|
|
Bao gồm thiết bị của nhà cung cấp
|
88-LFCSP-VQ
|
|
|
Số sản phẩm cơ bản
|
Hình vẽ
![]()
