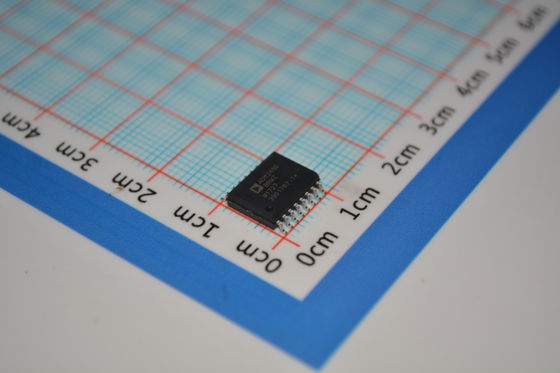

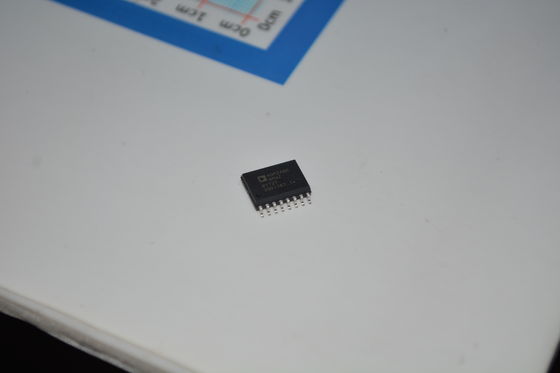

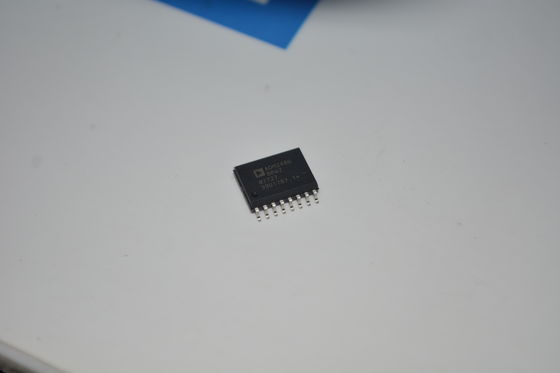

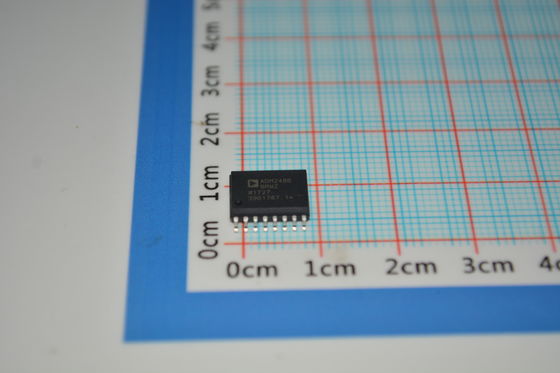

ADM2486BRWZ Máy thu RS-485 cô lập 500kbps 2.5kV cô lập ±15kV ESD 3V/5V Logic CMR Industrial Temp cao cho PLC / Motor Control

ADM2486BRWZ Bộ thu phát RS-485 cách ly 500kbps Cách ly 2.5kV andplusmn;15kV ESD Logic 3V/5V Nhiệt độ công nghiệp CMR cao cho PLC/Điều khiển động cơ

andnbsp;

TÍNH NĂNG

► Bộ thu phát RS-485 cách ly bán song công

► Tuân thủ PROFIBUSandreg;

► Tuân thủ ANSI EIA/TIA 485-A và ISO 8482: 1987(E)

► Tốc độ dữ liệu 20 Mbps

► Hoạt động 5 V hoặc 3 V (VDD1)

► Khả năng miễn nhiễm thoáng qua chế độ chung cao: >25 kV/andmu;s

► Đầu ra trạng thái DE cách ly

► Thiết kế an toàn khi hở mạch của bộ thu

► Bảo vệ tắt máy nhiệt

► 50 nút trên bus

► Phê duyệt an toàn và quy định

► UL 1577

► VISO = 2500 V rms trong 1 phút

► IEC/CSA 62368-1

► IEC/CSA 61010-1

► DIN EN IEC 60747-17 (VDE 0884-17)

► VIORM = 560 V đỉnh

► Phạm vi nhiệt độ hoạt động: andminus;40anddeg;C đến +85anddeg;C

andnbsp;

ỨNG DỤNG

► Giao diện RS-485/RS-422 cách ly

► Mạng PROFIBUS

► Mạng công nghiệp

► Hệ thống truyền dữ liệu đa điểm

andnbsp;

MÔ TẢ

Bộ thu phát bus vi sai ADM2486 là một thành phần cách ly điện tích hợp được thiết kế để giao tiếp dữ liệu hai chiều trên các đường truyền bus đa điểm. Nó được thiết kế cho các đường truyền cân bằng và tuân thủ ANSI EIA/TIA-485-A và ISO 8482: 1987(E).

Thiết bị sử dụng công nghệ iCouplerandreg; của Analog Devices để kết hợp một bộ cách ly 3 kênh, một trình điều khiển đường truyền vi sai ba trạng thái và một bộ thu đầu vào vi sai thành một gói duy nhất. Phía logic của thiết bị được cấp nguồn bằng nguồn 5 V hoặc 3 V và phía bus sử dụng nguồn 5 V cách ly.

Trình điều khiển ADM2486 có tính năng kích hoạt mức cao. Các đầu ra vi sai của trình điều khiển và các đầu vào vi sai của bộ thu được kết nối bên trong để tạo thành một cổng vào/ra vi sai, áp đặt tải tối thiểu lên bus khi trình điều khiển bị vô hiệu hóa hoặc khi VDD1 hoặc VDD2 = 0 V. Cũng cung cấp một tính năng vô hiệu hóa bộ thu mức cao khiến đầu ra thu đi vào trạng thái trở kháng cao.

Thiết bị có các tính năng giới hạn dòng điện và tắt máy nhiệt để bảo vệ chống lại đoản mạch đầu ra và các tình huống mà tranh chấp bus có thể gây ra sự tiêu tán năng lượng quá mức. Linh kiện được chỉ định đầy đủ trong phạm vi nhiệt độ công nghiệp và có sẵn trong gói SOIC 16 chân, thân rộng.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
