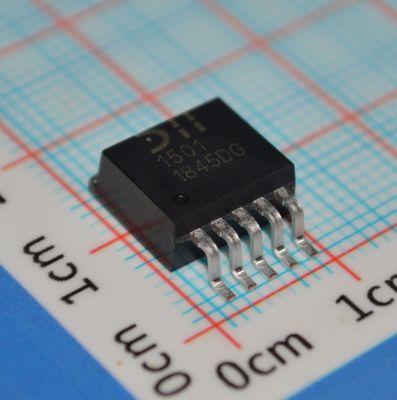

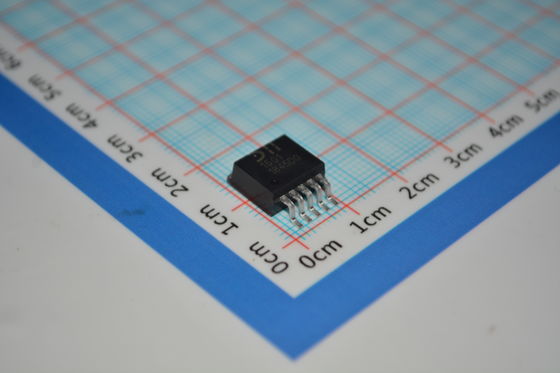

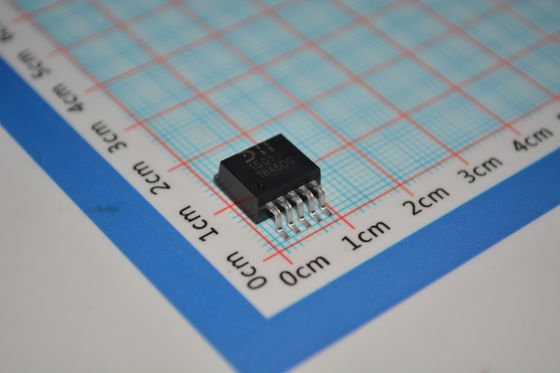

AP1501-K5G-13 5V / 3A Step-Down Converter với 4.5-40V Input 90% hiệu quả Khóa nhiệt hiện tại yên tĩnh thấp 500kHz Tần số and SOT-23 Package

AP1501-K5G-13 Bộ Chuyển Đổi Hạ Áp 5V/3A với Đầu Vào 4.5-40V Hiệu Suất 90% Dòng Điện Nghỉ Thấp Tắt Nhiệt Tần Số 500kHz and Gói SOT-23

andnbsp;

Tính năng

andbull; Điện áp đầu ra: 3.3V, 5V, 12V và Phiên bản đầu ra có thể điều chỉnh

andbull; Phạm vi điện áp đầu ra phiên bản có thể điều chỉnh, 1.23V đến 37V+4%

andbull; Tần số chuyển mạch cố định 150kHz +15%

andbull; Điều khiển PWM không đồng bộ chế độ điện áp

andbull; Bảo vệ tắt nhiệt và giới hạn dòng điện

andbull; Đầu vào điều khiển tắt/mở

andbull; Điện áp hoạt động có thể lên đến 40V

andbull; Dòng tải đầu ra: 3A

andbull; Chế độ chờ tiêu thụ điện năng thấp

andbull; Bóng bán dẫn chuyển mạch tích hợp trên chip

andbull; Gói TO263-5 và TO220-5

andbull; Hoàn toàn không chứa chì and Tuân thủ RoHS (Ghi chú 1 and 2)

andbull; Không chứa halogen và antimon. Thiết bị andldquo;Xanhandrdquo; (Ghi chú 3)

andnbsp;

Ứng dụng

andbull; Bộ điều chỉnh hạ áp hiệu suất cao đơn giản

andbull; Bộ điều chỉnh chuyển mạch trên bo mạch

andbull; Bộ chuyển đổi dương sang âm

andnbsp;

Mô tả

AP1501 là bộ chuyển đổi DC/DC hạ áp tích hợp hoàn toàn, có khả năng điều khiển tải 3A mà không cần các thành phần trình điều khiển bổ sung. AP1501 hoạt động ở tần số chuyển mạch 150kHz cho phép sử dụng các thành phần lọc kích thước nhỏ. Kết quả là, không gian bảng được giảm và chi phí BOM được giảm.

AP1501 đã tích hợp chức năng tắt cho phép kích hoạt chế độ chờ thông qua đầu vào tín hiệu logic bên ngoài. Bù bên trong tạo điều kiện cho việc điều khiển phản hồi để điều chỉnh đường truyền và tải mà không cần mạch bên ngoài. AP1501 có chức năng tắt nhiệt và giới hạn dòng điện tích hợp để ngăn ngừa hư hỏng do nhiệt độ hoạt động cao và hoạt động dòng điện cao cho công tắc đầu ra.

Các tính năng bổ sung bao gồm dung sai +/- 4% được đảm bảo trên điện áp đầu ra trong các điều kiện tải đầu vào và đầu ra được chỉ định và +/- 15% trên tần số dao động. AP1501 cung cấp cả điện áp đầu ra cố định và có thể điều chỉnh. Đối với đầu ra cố định, AP1501 hỗ trợ 3.3V, 5.0V và 12V. Các tùy chọn gói có sẵn là gói TO263 và TO220 5 chân tiêu chuẩn.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
