chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | Bộ điều chỉnh LDO đầu ra cố định 3.3V,Bộ điều chỉnh điện áp rơi thấp 3A,Bộ điều chỉnh điện áp công nghiệp gói TO-263 |
||

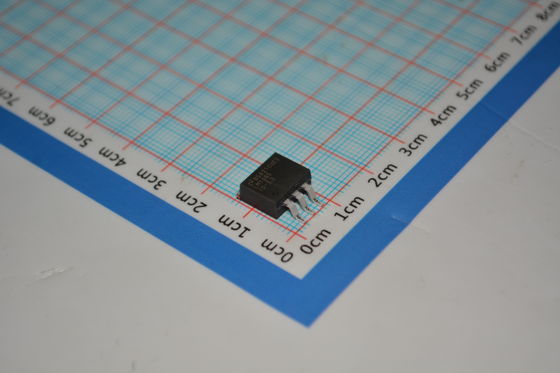

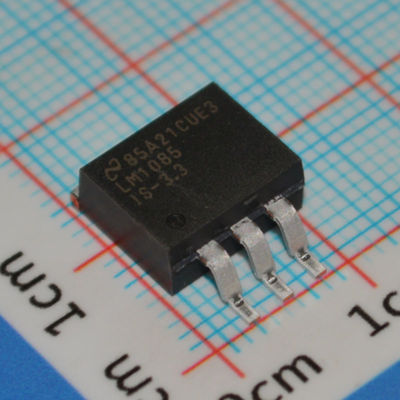

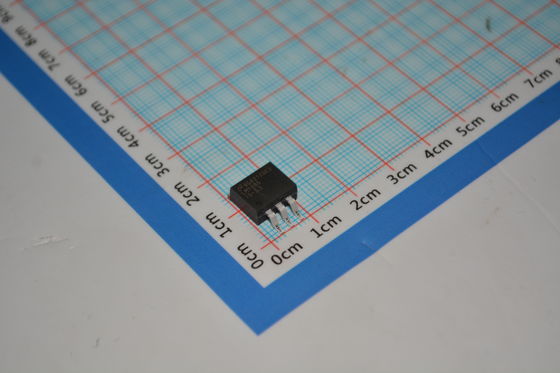

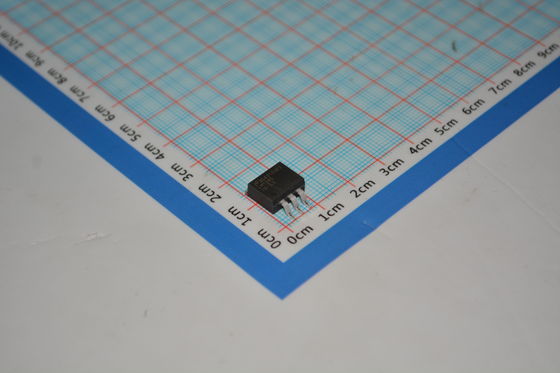

LM1085ISX-3.3 3.3V Đầu ra cố định 3A Điện áp rơi thấp (1.5V) Bảo vệ nhiệt and dòng điện Gói TO-263 4.75V-15V Đầu vào Phản hồi nhanh Nhiệt độ công nghiệp (-40anddeg;C đến +125anddeg;C)
andnbsp;
Tính năng
andbull; Có sẵn các phiên bản 3.3-V, 5.0-V, 12-V và 1 có thể điều chỉnh
andbull; Giới hạn dòng điện và bảo vệ nhiệt
andbull; Dòng điện đầu ra 3 A
andbull; Điều chỉnh đường truyền 0.015% (điển hình)
andbull; Điều chỉnh tải 0.1% (điển hình)
andnbsp;
Ứng dụng
andbull; Bộ điều chỉnh tuyến tính hiệu suất cao
andbull; Bộ sạc pin
andbull; Điều chỉnh sau cho nguồn cung cấp chuyển mạch
andbull; Bộ điều chỉnh dòng điện không đổi
andbull; Nguồn cung cấp bộ vi xử lý
andnbsp;
Mô tả
LM1085 là bộ điều chỉnh với điện áp rơi tối đa là 1.5 V ở dòng tải 3 A. Nó có cùng sơ đồ chân như LM317 tiêu chuẩn công nghiệp của TI.
Hai điện trở là cần thiết để đặt điện áp đầu ra của phiên bản điện áp đầu ra có thể điều chỉnh của LM1085. Các phiên bản điện áp đầu ra cố định tích hợp các điện trở điều chỉnh.
Mạch LM1085 bao gồm tham chiếu dải năng lượng được cắt bằng zener, giới hạn dòng điện và tắt nhiệt.
Tham khảo LM1084 cho phiên bản 5A và LM1086 cho phiên bản 1.5A.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
andnbsp;
|
|
|
Dòng
|
-
|
andnbsp;
|
|
Đóng gói
|
Băng and Cuộn (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Ngừng sản xuất
|
andnbsp;
|
|
Cấu hình đầu ra
|
andnbsp;
|
|
|
Loại đầu ra
|
andnbsp;
|
|
|
Số lượng bộ điều chỉnh
|
1
|
andnbsp;
|
|
Điện áp - Đầu vào (Tối đa)
|
27V
|
andnbsp;
|
|
Điện áp - Đầu ra (Tối thiểu/Cố định)
|
3.3V
|
andnbsp;
|
|
Điện áp - Đầu ra (Tối đa)
|
-
|
andnbsp;
|
|
Điện áp rơi (Tối đa)
|
1.5V @ 3A
|
andnbsp;
|
|
Dòng điện - Đầu ra
|
andnbsp;
|
|
|
Dòng điện - Tĩnh (Iq)
|
10 mA
|
andnbsp;
|
|
PSRR
|
72dB (120Hz)
|
andnbsp;
|
|
Tính năng điều khiển
|
-
|
andnbsp;
|
|
Tính năng bảo vệ
|
Quá dòng, Quá nhiệt
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|

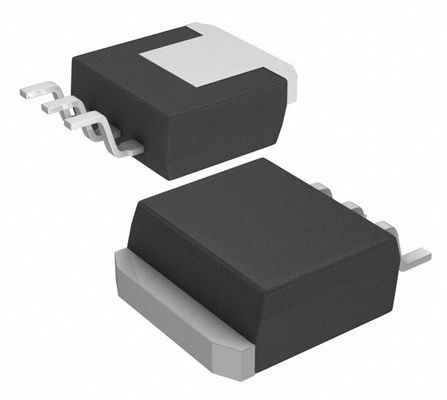

Gói / Vỏ
|
TO-263-4, D2PAK (3 Chân + Tab), TO-263AA
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
TO-263 (DDPAK-3)
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
