Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | IC bộ điều khiển buck LM25118MHX,Bộ điều khiển buck đầu vào 4.5V-42V,IC chỉnh lưu đồng bộ 500kHz-1MHz |
||

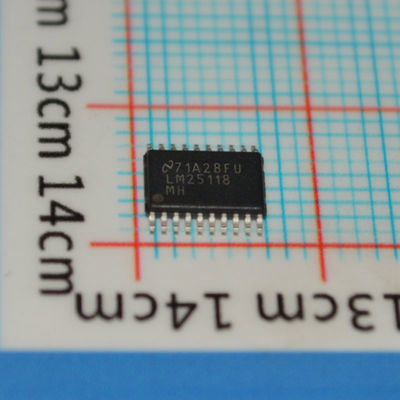

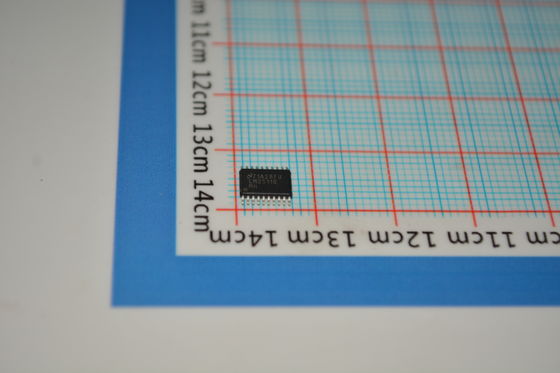

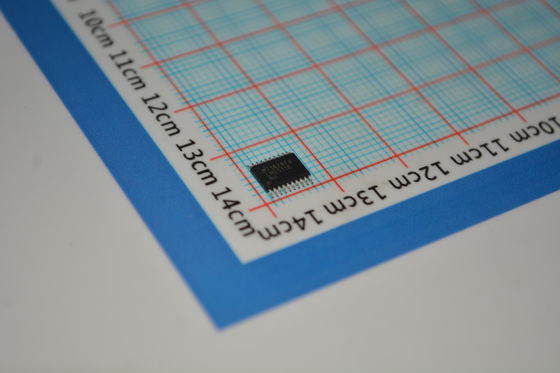

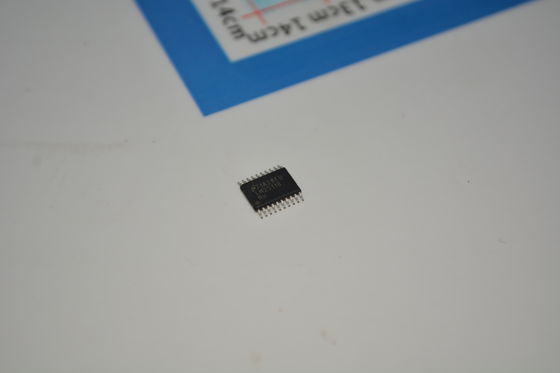

Bộ điều khiển Buck LM25118MHX/NOPB 4.5V-42V Đầu vào, Chuyển mạch 75V/5A, Đồng bộ tần số 500kHz-1MHz, Chỉnh lưu, UVLO có thể điều chỉnh, Tắt nhiệt, 20-Pin HTSSOP, Phạm vi nhiệt độ rộng
andnbsp;
Tính năng
andbull; Phạm vi hoạt động điện áp đầu vào từ 3V đến 42V
andbull; Điều khiển chế độ dòng đỉnh mô phỏng
andbull; Chuyển đổi mượt mà giữa các chế độ Step-Down và Step-Up
andbull; Tần số chuyển mạch có thể lập trình đến 500KHz
andbull; Khả năng đồng bộ hóa bộ dao động
andbull; Bộ điều chỉnh thiên áp cao áp bên trong
andbull; Trình điều khiển cổng bên cao và bên thấp tích hợp
andbull; Thời gian khởi động mềm có thể lập trình
andbull; Dòng tắt cực thấp
andbull; Đầu vào Enable
andbull; Bộ khuếch đại lỗi băng thông rộng
andbull; Độ chính xác tham chiếu phản hồi 1.5%
andbull; Tắt nhiệt
andbull; Gói: 20-Pin HTSSOP (Đệm hở)
andbull; Tạo thiết kế tùy chỉnh bằng LM25118 với WEBENCHandreg; Power Designer
andnbsp;
Ứng dụng
Nguồn Buck-Boost công nghiệp
andnbsp;
Mô tả
Bộ điều khiển chuyển mạch Buck-Boost dải điện áp rộng LM25118 có tất cả các chức năng cần thiết để triển khai bộ điều chỉnh Buck-Boost hiệu suất cao, tiết kiệm chi phí bằng cách sử dụng số lượng linh kiện bên ngoài tối thiểu. Cấu trúc liên kết Buck-Boost duy trì điều chỉnh điện áp đầu ra khi điện áp đầu vào nhỏ hơn hoặc lớn hơn điện áp đầu ra, làm cho nó đặc biệt phù hợp cho các ứng dụng ô tô. LM25118 hoạt động như một bộ điều chỉnh buck trong khi điện áp đầu vào lớn hơn đủ so với điện áp đầu ra được điều chỉnh và dần chuyển sang chế độ buck-boost khi điện áp đầu vào đến gần đầu ra. Cách tiếp cận chế độ kép này duy trì điều chỉnh trên một dải điện áp đầu vào rộng với hiệu suất chuyển đổi tối ưu ở chế độ buck và đầu ra không bị lỗi trong quá trình chuyển đổi chế độ. Bộ điều khiển dễ sử dụng này bao gồm các trình điều khiển cho MOSFET buck bên cao và MOSFET boost bên thấp. Phương pháp điều khiển của bộ điều chỉnh dựa trên điều khiển chế độ dòng điện bằng cách sử dụng dốc dòng điện mô phỏng. Điều khiển chế độ dòng điện mô phỏng làm giảm độ nhạy nhiễu của mạch điều chế độ rộng xung, cho phép điều khiển đáng tin cậy các chu kỳ làm việc rất nhỏ cần thiết trong các ứng dụng điện áp đầu vào cao. Các tính năng bảo vệ bổ sung bao gồm giới hạn dòng điện, tắt nhiệt và đầu vào enable. Thiết bị có sẵn trong gói HTSSOP 20 chân, tăng cường công suất, có miếng đệm gắn chết hở để hỗ trợ tản nhiệt.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Texas Instruments
|
andnbsp;
|
|
Dòng
|
-
|
andnbsp;
|
|
Đóng gói
|
Băng and Cuộn (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Loại đầu ra
|
Trình điều khiển bóng bán dẫn
|
andnbsp;
|
|
Chức năng
|
Step-Up, Step-Down
|
andnbsp;
|
|
Cấu hình đầu ra
|
Dương
|
andnbsp;
|
|
Cấu trúc liên kết
|
Buck, Boost
|
andnbsp;
|
|
Số lượng đầu ra
|
1
|
andnbsp;
|
|
Giai đoạn đầu ra
|
1
|
andnbsp;
|
|
Điện áp - Nguồn (Vcc/Vdd)
|
3V ~ 42V
|
andnbsp;
|
|
Tần số - Chuyển mạch
|
Lên đến 500kHz
|
andnbsp;
|
|
Chu kỳ làm việc (Tối đa)
|
75%
|
andnbsp;
|
|
Chỉnh lưu đồng bộ
|
Không
|
andnbsp;
|
|
Đồng bộ hóa đồng hồ
|
Có
|
andnbsp;
|
|
Giao diện nối tiếp
|
-
|
andnbsp;
|
|
Tính năng điều khiển
|
Enable, Điều khiển tần số, Ramp, Khởi động mềm
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
20-PowerTSSOP (0.173", 4.40mm Chiều rộng)
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
20-HTSSOP
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
