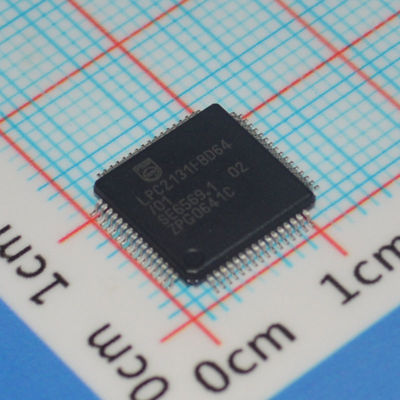

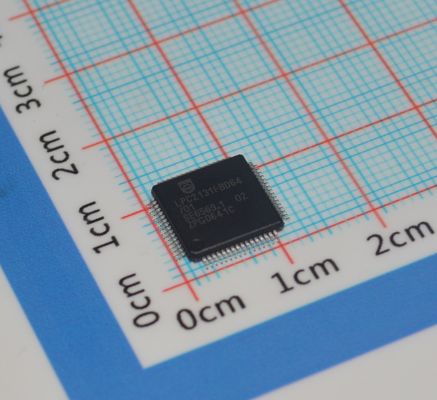

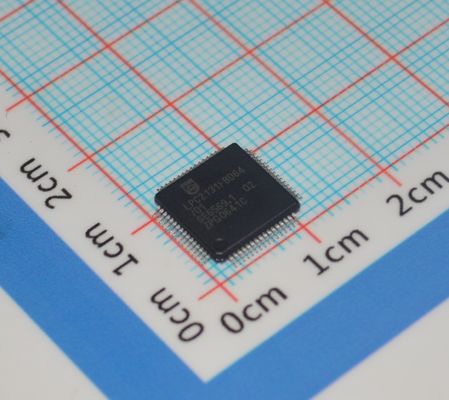

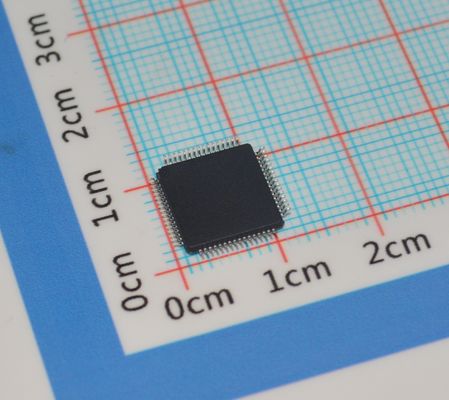

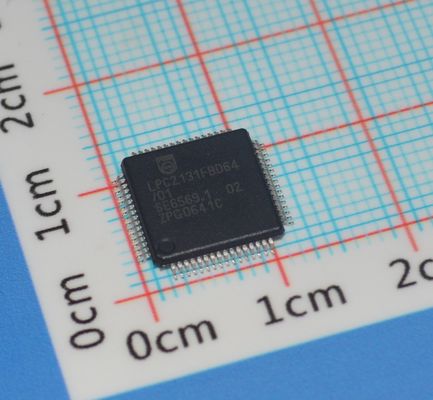

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Core 64KB Flash 16KB RAM 60MHz Tốc độ USB 2.0 2x UART 64-LQFP -40°C đến +85°C Chất lượng công nghiệp

LPC2131FBD64/01,15 MCU ARM7 32-bit RISC Core 64KB Flash 16KB RAM Tốc độ 60MHz USB 2.0 2x UART 64-LQFP -40anddeg;C đến +85anddeg;C Tiêu chuẩn công nghiệp

andnbsp;

Tính năng và lợi ích

2.1 Cải tiến do các thiết bị LPC213x/01 mang lại

 Cổng GPIO nhanh cho phép chuyển đổi chân cổng nhanh hơn tới 3.5 lần so với LPC213x gốc. Chúng cũng cho phép đọc một chân cổng bất kỳ lúc nào bất kể chức năng của nó.

 Các thanh ghi kết quả chuyên dụng cho ADC(s) làm giảm chi phí ngắt.

 UART0/1 bao gồm bộ tạo tốc độ baud phân số, khả năng tự động truyền và điều khiển luồng bắt tay được triển khai đầy đủ trong phần cứng.

 Điều khiển BOD bổ sung cho phép giảm hơn nữa mức tiêu thụ điện năng.

2.2 Các tính năng chính chung cho LPC213x và LPC213x/01

 Vi điều khiển ARM7TDMI-S 16/32-bit trong gói LQFP64 hoặc HVQFN64 nhỏ.

 8/16/32 kB RAM tĩnh trên chip và 32/64/128/256/512 kB bộ nhớ chương trình flash trên chip. Giao diện/bộ tăng tốc rộng 128-bit cho phép hoạt động tốc độ cao 60 MHz.

 Lập trình trong hệ thống/Lập trình trong ứng dụng (ISP/IAP) thông qua phần mềm bootloader trên chip. Xóa một sector flash hoặc toàn bộ chip trong 400 ms và lập trình 256 B trong 1 ms.

 Giao diện EmbeddedICE RT và Embedded Trace cung cấp gỡ lỗi thời gian thực với phần mềm RealMonitor trên chip và theo dõi tốc độ cao việc thực thi lệnh.

 Một (LPC2131/32) hoặc hai (LPC2134/36/38) ADC 10-bit 8 kênh cung cấp tổng cộng tối đa 16 đầu vào analog, với thời gian chuyển đổi chỉ 2.44

s trên mỗi kênh.

 DAC 10-bit đơn cung cấp đầu ra analog thay đổi (LPC2132/34/36/38).

 Hai bộ đếm thời gian/sự kiện bên ngoài 32-bit (với bốn kênh chụp và bốn kênh so sánh mỗi kênh), bộ PWM (sáu đầu ra) và đồng hồ giám sát.

 Đồng hồ thời gian thực công suất thấp với nguồn độc lập và đầu vào đồng hồ 32 kHz chuyên dụng.

 Nhiều giao diện nối tiếp bao gồm hai UART (16C550), hai bus I2C nhanh (400 kbit/s), SPI và SSP với khả năng đệm và độ dài dữ liệu thay đổi.

 Bộ điều khiển ngắt vectơ với các ưu tiên và địa chỉ vectơ có thể cấu hình.

 Tối đa bốn mươi bảy chân I/O đa năng chịu được 5 V trong gói LQFP64 hoặc HVQFN nhỏ.

 Có sẵn tối đa chín chân ngắt bên ngoài nhạy cạnh hoặc mức.

 Đồng hồ CPU tối đa 60MHz có sẵn từ PLL trên chip có thể lập trình với thời gian ổn định là 100 us.

 Bộ dao động tích hợp trên chip hoạt động với tinh thể bên ngoài trong khoảng từ 1 MHz đến 30 MHz và với bộ dao động bên ngoài lên đến 50 MHz.

 Các chế độ tiết kiệm điện bao gồm Chế độ chờ và Tắt nguồn.

 Bật/tắt riêng lẻ các chức năng ngoại vi cũng như giảm tỷ lệ đồng hồ ngoại vi để tối ưu hóa điện năng bổ sung.

 Bộ xử lý đánh thức từ chế độ Tắt nguồn thông qua ngắt bên ngoài hoặc BOD.

 Chip nguồn đơn với mạch POR và BOD:

 Điện áp hoạt động CPU từ 3.0 V đến 3.6 V (3.3 V andplusmn;10 %) với các miếng I/O chịu được 5 V.

andnbsp;

Mô tả chung

Bảng dữ liệu sản phẩm Các bộ vi điều khiển LPC2131/32/34/36/38 dựa trên CPU ARM7TDMI-S 16/32-bit với mô phỏng thời gian thực và hỗ trợ theo dõi nhúng, kết hợp bộ vi điều khiển với 32 kB, 64 kB, 128 kB, 256 kB và 512 kB bộ nhớ flash tốc độ cao nhúng. Giao diện bộ nhớ rộng 128-bit và kiến trúc bộ tăng tốc độc đáo cho phép thực thi mã 32-bit ở tốc độ xung nhịp tối đa. Đối với các ứng dụng kích thước mã quan trọng, chế độ Thumb 16-bit thay thế làm giảm mã hơn 30% với mức giảm hiệu suất tối thiểu.

Do kích thước nhỏ và mức tiêu thụ điện năng thấp, các bộ vi điều khiển này lý tưởng cho các ứng dụng mà thu nhỏ là yêu cầu chính, chẳng hạn như kiểm soát truy cập và điểm bán hàng. Với nhiều loại giao diện truyền thông nối tiếp và các tùy chọn SRAM trên chip là 8 kB, 16 kB và 32 kB, chúng rất phù hợp cho các cổng giao tiếp và bộ chuyển đổi giao thức, modem mềm, nhận dạng giọng nói và hình ảnh cấp thấp, cung cấp cả kích thước bộ đệm lớn và khả năng xử lý cao. Các bộ hẹn giờ 32-bit khác nhau, một hoặc hai ADC(s) 8 kênh 10-bit, DAC 10-bit, các kênh PWM và 47 đường GPIO với tối đa chín chân ngắt bên ngoài nhạy cạnh hoặc mức làm cho các bộ vi điều khiển này đặc biệt phù hợp cho các hệ thống điều khiển công nghiệp và y tế.
