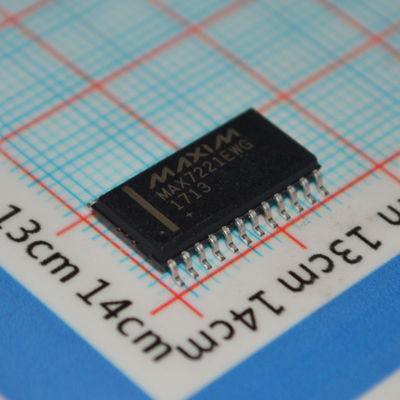

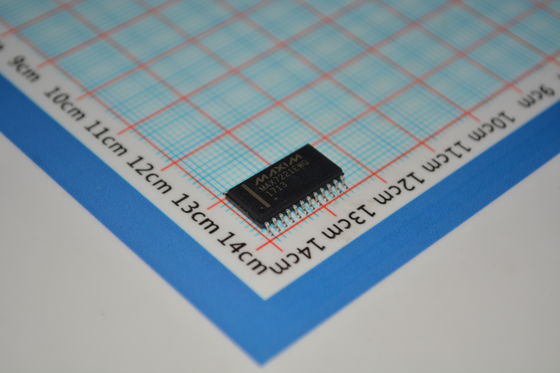

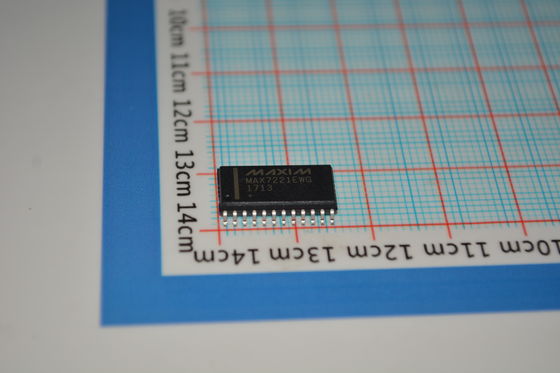

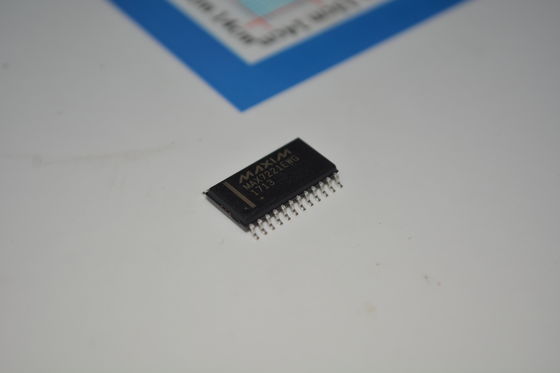

MAX7221EWG+T Trình điều khiển màn hình LED 8 chữ số với Giao diện SPI Tốc độ dữ liệu nối tiếp 10MHz Hoạt động 2.7V-5.5V Điều khiển LED riêng lẻ và Gói SOIC rộng 24 chân
andnbsp;
Tính năng
● Giao diện nối tiếp 10MHz
● Điều khiển phân đoạn LED riêng lẻ
● Lựa chọn chữ số Giải mã/Không giải mã
● Tắt nguồn tiêu thụ thấp 150andmu;A (Dữ liệu được giữ lại)
● Điều khiển độ sáng kỹ thuật số và tương tự
● Màn hình trống khi bật nguồn
● Điều khiển màn hình LED cực âm chung
● Trình điều khiển phân đoạn giới hạn tốc độ quay để giảm EMI (MAX7221)
● Giao diện nối tiếp SPI, QSPI, MICROWIRE (MAX7221)
● Gói DIP và SO 24 chân
andnbsp;
Ứng dụng
● Màn hình thanh đồ thị
● Bộ điều khiển công nghiệp
● Đồng hồ đo bảng
● Màn hình ma trận LED
andnbsp;
Mô tả
MAX7219/MAX7221 là trình điều khiển màn hình cực âm chung đầu vào/đầu ra nối tiếp nhỏ gọn, kết nối bộ vi xử lý (andmu;Ps) với màn hình LED số 7 đoạn có tối đa 8 chữ số, màn hình thanh đồ thị hoặc 64 đèn LED riêng lẻ. Bao gồm trên chip là bộ giải mã mã BCD-B, mạch quét đa kênh, trình điều khiển phân đoạn và chữ số, và RAM tĩnh 8x8 lưu trữ từng chữ số. Chỉ cần một điện trở bên ngoài để đặt dòng phân đoạn cho tất cả các đèn LED. MAX7221 tương thích với SPIandtrade;, QSPIandtrade; và MICROWIREandtrade;, và có trình điều khiển phân đoạn giới hạn tốc độ quay để giảm EMI.
Giao diện nối tiếp 4 dây tiện lợi kết nối với tất cả các andmu;Ps thông thường. Các chữ số riêng lẻ có thể được định địa chỉ và cập nhật mà không cần viết lại toàn bộ màn hình. MAX7219/MAX7221 cũng cho phép người dùng chọn giải mã mã-B hoặc không giải mã cho từng chữ số.
Các thiết bị bao gồm chế độ tắt nguồn tiêu thụ thấp 150andmu;A, điều khiển độ sáng tương tự và kỹ thuật số, một thanh ghi giới hạn quét cho phép người dùng hiển thị từ 1 đến 8 chữ số và chế độ kiểm tra buộc tất cả các đèn LED bật.
Đối với các ứng dụng yêu cầu hoạt động 3V hoặc nhấp nháy phân đoạn, hãy tham khảo bảng dữ liệu MAX6951.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Analog Devices Inc./Maxim Integrated
|
andnbsp;
|
|
Dòng sản phẩm
|
-
|
andnbsp;
|
|

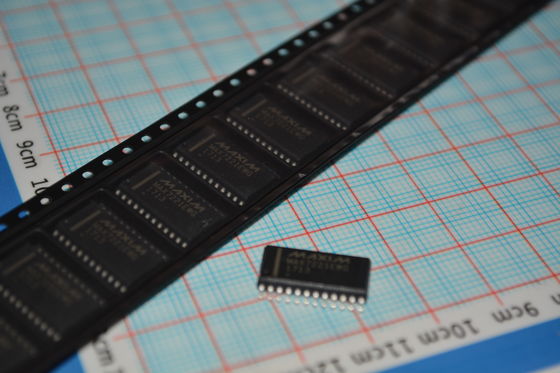

Đóng gói
|
Băng and Cuộn (TR)
Băng cắt (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Loại màn hình
|
LED
|
andnbsp;
|
|
Cấu hình
|
7 Đoạn + DP
|
andnbsp;
|
|
Giao diện
|
Nối tiếp 4 dây
|
andnbsp;
|
|
Chữ số hoặc Ký tự
|
8 Chữ số
|
andnbsp;
|
|
Dòng điện - Cung cấp
|
330 mA
|
andnbsp;
|
|
Điện áp - Cung cấp
|
4V ~ 5.5V
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
24-SOIC (0.295", Chiều rộng 7.50mm)
|
andnbsp;
|
|
Gói thiết bị của nhà cung cấp
|
24-SOIC
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
